Реферат



Использование: в области очистки поверхности воды от различных нефтепродуктов . Сущность изобретения: устройство состоит из судна, на котором смонтирован газоструйным авиадвигатель-генератор газовоздушной струи, имеющей сопловой насадок. Генератор установлен на поворотной платформе, имеюцей привод. На платформе установлен механизм угла наклона генератора. Вокруг соплового насадка смонтированы струйные форсунки, соединенные трубопроводом с насосом, который соединен трубопроводом с баком для химических веществ„ Там же установлен топливный бак с подкачивающим насосом, связанным трубопроводом с генератором. 1 ил. ч Ё

фф

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (с 1 E 02 В 15/04 МО

Мтнра.7, ВЧикц

ИОтек

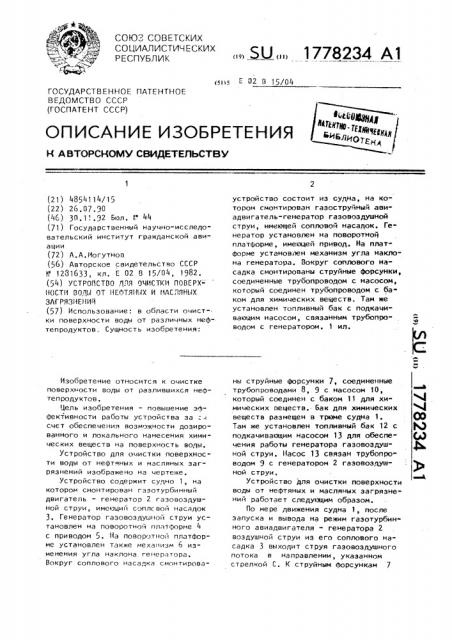

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

I»

° ю ззФ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ CCCP) К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4854114/15 (22) 26,07.90 (46) 30е11.92 Бюл. Г 44 (71) Государственный научно-исследовательский институт гражданской авиации (72) A.À.Èoãóríon (56) Авторское свидетельство СССР

Г 1231633, кл. E 02 В 15/04, 1982, (54) УСТРОЙСТВО Д.ПЯ ОЧИСТКИ ПОВЕРХ-"

НОСТИ ВОДЫ ОТ НЕФТЯНЫХ И 11АСЛЛНЫХ

ЗАГРЯЗНЕНИИ (57) Использование: в области очистки поверхности воды от различных нефтепродуктов., Сущность изобретения:

Изобретение относится к очистке поверхности воды от разлившихся нефтепродуктов.

Цель изобретения — повышение эффективности работы устройства за счет обеспечения возм зжности дозированного и локального нанесения химических веществ на поверхность воды.

Устройство для очистки поверхности воды or нефтяных и масляных загрязнений изображено на чертеже.

Устройство содержит судно 1, на котором смонтирован газотурбинный двигатель - генератор 2 газовоздушной струи, имеющий соплс вой насадок

3. Генератор газовоздуыной струи установлен на поворотной платформе 4 с приводом 5. На поворотной платформе установлен также механизм б изменения угла наклона генератора.

Вокруг соплового насадка смонтирова„, SU„„1778234 А1 устройство состоит из судна, на котором смонтирован газоструйный авиадвигатель-генератор гаэовоздушной струи, имеющей сопловой насадок. Генератор установлен на поворотной платформе, имеющей привод. Иа платформе установлен механизм угла наклона генератора. Вокруг соплового насадка смонтированы струйные форсунки, соединенные трубопроводом с насосом, который соединен трубопроводом с ба" ком для химических веществ. Там же установлен топливный бак с подкачивающим насосом, связанным трубопроводом с генератором. 1 ил. ны струйные форсунки 7, соединенные трубопроводами 8, 9 с насосом 10, ° ае Ь который соединен с баком 11 для хи- 4 мических веществ. Бак для химических веществ размещен в трюме судна 1. 00

Там же установлен топливный бак 12 с M подкачивающим насосом 13 для обеспе- (Д чения работы генератора газовоздуш- ф „ ной струи. Насос 13 связан трубопро" родом 9 с генератором 2 газоеозруш- : )р ной струи.

Устройство для очистки поверхности воды от нефтяных и масляных загрязнений работает следующим образом.

По мере движения судна 1, после запуска и вывода на режим газотурбинного авиадвигателя - генератора 2 воздушной струи из его соплового насадка 3 выходит струя гаэовоздушного потока в направлении, указанном стрелкой С. К струйным форсункам 7

1773234

Корректор З.Салко

Заказ 4168 Тираж Подписное

ВНИИПИ Государственного комитета ло изобретениям и открытиям лри ГКПТ СССР

113П3 >, Иоеква, Ж-3 >, Раушская наб., д. 4/5

Производственно-издательский коглбинат "Патент", г.ужгород, ул. Гагарина,101 насосом 10 из бака 11 нагнетается . химический реа гент, который из струйных форсунок впрыскивается в газовоздушную струю, где он распылив.-ется до аэрозольного состояния и переносится на большие расстояния.

При соприкосновении аэрозольной струи с поверхностью воды на пленке нефти осаждается тонкий слой химического реа-10 гента и вступает с ней в реакцию или изменяет ее физические свойства.

Путем изменения угла наклона струи механизмом 6 и поворота генератора на 15 платформе 4 механизмом 5 производится выбор места нанесения химического ре" агента, получается необходи>лая толщина пленки и производится потопление химических соединений нефти с наноси- () мым хилличес кисл веществом. Для зациты берегов от разлива нефти производится обработка прибрежной зоны поверхностно-активным веществом. Для повышения эффективности сбора нефти и предупреждения ее растекания производится нанесение поверхностно-активного вещества вокруг пятна нефти, Составитель A Елкин

Редактор З.Хода î à Техред 11.Моргентал формула изобретения устрсйство для очистки поверхности воды от нефтяных и масляных загрязнений, включаюцее судно с агрегатами забора нефти с поверхности воды, механизмо л отделения нефти от воды, емкостью для химических веществ, а также с насосом для негнетания химических вещество т л и ч а ю ц е е с я тем, что, с целью повышения эффективности работы устройства за счет обеспечения возможности дозированного и т локального нанесения химических веществ на поверхности воды, оно снабжено поворотной вокруг вертикальной оси платформы, смонтированной на судне, и механизмом распыления химических вецеств, установленным на поворотной платформе с возможностью поворота в вертикальной плоскости, при этом механизм распыления химических веществ выполнен в виде авиационногo газотурбинного двигателя-генератора газовоздушного потока с сопловым насадком, вокруг которого установлены струйные форсунки, соединенные трубопроводом с насосом и емкостью для химических веце ст в.
