Механизм подачи и вращения оправки стана поперечной прокатки труб

Механизм подачи и вращения оправки стана поперечной прокатки труб

Иллюстрации

Показать все

Реферат

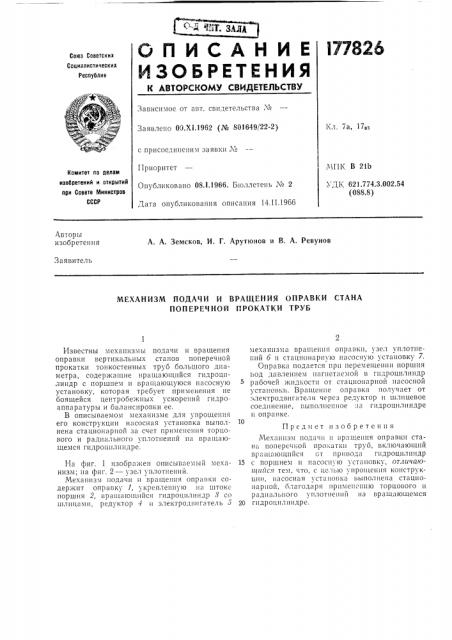

ОПИСАНИЕ

И ЗС 5 РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства !ь

Заявлено 09.Х1.1962 (№ 801649/22-2) Кл. 7а, 17оз с присоединеним заявки ¹

М!ПК В 21Ь

УДК 621.774.3.002.54 (088.8) 11риоритет

Опубликовано 08.1.1966. Б!оллетеиь М 2

Дата опубликования описания 14.11.196á

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. А. Земсков, И. Г. Арутюнов и В, А. Ревунов

Заявитель

МЕХАНИЗМ ПОДАЧИ И ВРАЩЕНИЯ ОПРАВКИ СТАНА

ПОП ЕРЕЧНОЙ ПРОКАТКИ ТРУБ

Известны механизмы подачи и вращения оправки вертикальных станов поперечной прокатки тонкостенных труб большого диаметра, содержащие вращающийся гидроцилиндр с поршнем и ьращающуюся насосную установку, которая требует применения не боящейся центробежных ускорений п!дро аппаратуры и балансировки ее.

В описываемом механизме для упрощения его конструкции насосная установка выполнена стационарной за счет применения торцового и радиального уплотиений иа вращающемся гидроцилиндре.

На фиг. 1 изображен описываемый механизм; на фиг. 2 — узел уплотнений.

Механизм подачи и вращения оправки содержит оправку 1, укрепленную иа штоке поршня 2, вращающийся гидроцилиидр 8 со шлииами, редуктор 4 и электродвигатель 5 механизма вращеш!я оправки, узел уплотне«ий б и стационарную насосную установку 7.

Оправка подается ири перемещении поршня под давлением нагнетаемой в п!дроцилиндр рабочей жидкости от стационарной насосной уста«овки. Вращение оправка получает от электродвигателя через редуктор и шлицевое соединение, выполненное:<а гидроцилиндре и оправке.

Предмет изобретения

Механизм подачи ii вращения оправки стана попереч!!ой прокатки труб, включающий !

31. ",ща!о!цийся GT нp118ода Г!!дроц!!лиидр

15 с поршнем и насосную установку, отличаюи(и!!ся тем, что, с целью упрощеш!я конструкции, насосная установка выполнена стационарной, олагодаря приме«синю торцового и радиального у«лот«сllllll на вращающемся

20 гидроцилиндре.
