Устройство для разъединения колонны труб с пакером

Устройство для разъединения колонны труб с пакером

Иллюстрации

Показать все

Реферат



Изобретение относится к области испытания нефтяных и газовых скважин, и может быть использовано в аварийных ситуациях при геофизических и гидродинамических исследованиях . Цель- - повышение надежности работы устройства в аварийном положении и упрощение обслуживания. Для этого устройство содержит полый корпус, внутри которого телескопически установлен шток с осевым каналом, имеющий резьбу в верхней части для соединения с колонной труб, втулку с осевым каналом, соосным с осевым каналом штока, установленную в полости соединенных между собой левой резьбой корпуса и переводника и связанную с ними шлицевым соединением, фиксаторы , подпружиненные пружинами относительно штока, установленные в его нижней части на осях и имеющие конические наружные поверхности и цилиндрические внутренние, образующие осевой канал,, соосный с осевым каналом штока. Втулка выполнена с внутренней конической поверхностью под конические поверхности Фиксаторов и связана срезным элементом с корпусом для предохранения ее от самопроизвольного перемещения при необходимых подвижках колонн труб. При прихвате спускают трубчатый элемент, который входит в полость штока и удерживает от поворота вокруг осей фиксаторы. Затем шток передвигают вверх, за штоком передвигают втулку, срезая элемент. При вращении штока вправо передают крутящий момент через шлицевое соединение на корпус, в результате чего происходит отсоединение корпуса от переводника. 2 ил. 4 vl 00 Ю VI О

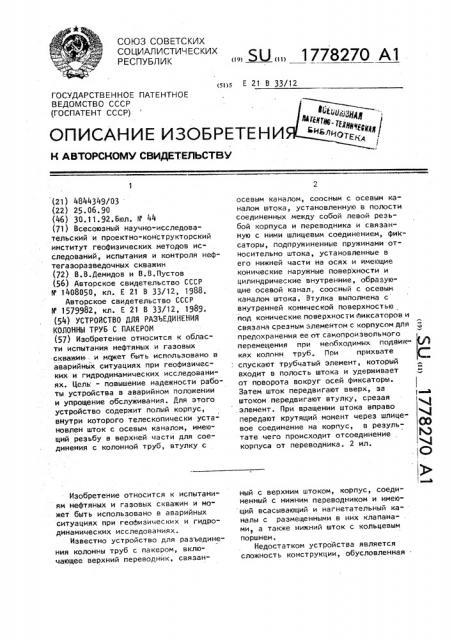

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg)» Е 21 В 33/12

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4844349/03 (22) 25 ° 06.90 (46) 30.11.92.Бюл. М 44 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт геофизических методов исследований, испытания и контроля нефтегазоразведочных скважин (72) В.В.Демидов и В.В.Пустов (56) Авторское свидетельство СССР

Я 1408050, кл. Е 21 В 33/12, 1988.

Авторское свидетельство СССР

0 1579982, кл. Е 21 В 33/12, 1989. (54) УСТРОЙСТВО ДЛЯ РАЗЪЕДИНЕНИЯ

КОЛОННЫ ТРУБ С ПАКЕРОИ (57) Изобретение относится к области испытания нефтяных и газовых скважин, и мсукет быть использовано в аварийных ситуациях при геофизических и гидродинамических исследованиях. Цель.. — повышение надежности работы устройства в аварийном положении и упрощение обслуживания. Для этого устройство содержит полый корпус, внутри которого телескопически установлен шток с осевым каналом, имеющий резьбу в верхней части для соединения с колонной труб, втулку с

Изобретение относится к испытаниям нефтяных и газовых скважин и может быть использовано s аварийных ситуациях при геофизических и гидродинамических исследованиях.

Известно устройство для разъединения колонны труб с пакером, включающее верхний переводник, связан„„SU „„1778270 А1 осевым каналом, соосным с осевым каналом штока, установленную в полости соединенных между собой левой резьбой корпуса и переводника и связанную с ними шлицевым соединением, фиксаторы, подпружиненные пружинами относительно штока, установленные в его нижней части на осях и имеющие конические наружные поверхности и цилиндрические внутренние, образующие осевой канал,, соосный с осевым каналом штока. Втулка выполнена с внутренней конической поверхностью под конические поверхности фиксаторов и связана срезным элементом с корпусом для предохранения ее от самопроизвольного перемещения при необходимых подвижках колонн труб. При прихвате спускают трубчатый элемент, который входит в полость штока и удерживает от поворота вокруг осей фиксаторы.

Затем шток передвигают вверх, за

° ей штоком передвигают втулку, срезая Д элемент. При вращении штока вправо передают крутящий момент через шлице" вое соединение на корпус, в результате чего происходит отсоединение корпуса от переводника. 2 ил., 4

jC) ный с верхним штоком, корпус, соединенный с нижним переводником и имею щий всасывающий и нагнетательный каналы с размещенными в них клапанами а также нижний шток с кольцевым

Ф поршнем.

Недостатком устройства является сложность конструкции, обусловленная

1778270 наличием гидравлической системы, снабженной длинными перепускными каналами, что приводит к повышенной сложности обслуживания данного устройства в процессе испытания скважины и, следовательно, к снижению на" дежности процесса разъединения колонны труб с пакером, Известно также устройство для разъединения колонны труб с пакером, содержащее корпус, над которым установлен верхний переводник. соединенный с размещенным в корпусе полым " штоком, установленную В корпуce втул ку. связанную шлицевым соединением с ним и нижним переводником, соединенными между собой резьбой, привод, выполненный в виде спускаемого трубчатого элемента с наружными шлицами, и промежуточную втулку, соединенную с корпусом резьбой, направление которой противоположно напралению резьбы на нижнем проводнике, и имеющую внутренние шлицы для взаимодейст-25 вия с наружными шлицами привода.

Недостатком устройства является сложность его обслуживания, приводящая к снижению надежности работы устройства, а именно при сборке уст- 1п ройства необходимо ориентировать друг относительно друга положения внутренних шлицов штока и промежуточной втулки, предназначенных для взаимодействия с наружными шлицами спускаемого привода; при сжатии пакера наружные шлицы штока выходят из зацепления с внутренними шлицами корпуса, в результате чего может произойти смещение ориентированных друг 4О относительно друга внутренних шлицов штока и промежуточной втулки; при сбрасывании привода с устья его наружные шлицы могут не совместиться с внутренними шлицами штока, s результате чего эту операцию необходимо будет повторять до тех пор, пока не произойдет точное совмещение наружных шлицов привода и внутренних шлицов штока.

Целью изобретения является повышение надежности работы устройства в аварийном положении и упрощение обслуживания. Применение изобретения . существенно упрощает обслуживание устройства и сокращает время, затрачиваемое на его срабатывание, т.е. на отсоединение в аварийных ситуациях надпакерной части инструмента от прихваченных в скважине устройств.

Поставленная цель достигается тем, что устройство снабжено фиксаторами, установленными на осях в нижней части штока, подпружиненными относительно последнего и имеющими конические наружные поверхности и цилиндрические внутренние, образующие осевой канал, соосный с осевым каналом штока, а втулка выполнена с внутренней конической поверхностью под конические поверхности фиксаторов и связана срезным элементом с корпусом, при этом трубчатый элемент установлен в аварийном положении с возможностью перекрытия внутренних поверхностей фиксаторов.

На фиг.1 изображено устройство для разъединения колонны труб с пакером до его срабатывания; на фиг.2то же, после его срабатывания.

Устройство содержит полый корпус

1, внутри которого телескопически установлен шток 2 с осевым каналом имеющий резьбу в верхней части для соединения с колонной труб, втулку

3 с осевым каналом, соосным с осевым каналом штока, установленную в полости соединенных между собой левой резьбой корпуса и переводника 4 и . связанную с ними шлицевым соедине нием, фиксаторы 5, подпружиненные пружинами б относительно штока, установленные в его ни>иней части на осях 7 и имеюц>ие конические наружные поверхности и цилиндрические внутренние, образующие осевой канал, сооснь>й с осевым каналом штока. Втулка выполнена с внутренней конической поверхностью под конические поверхности фиксаторов и связана срезным элементом 8 с корпусом для предохранения ее от самопроизвольного перемещения при необходимых подви>нках колонны труб, В осевом канале штока и втулки в аварийном положении установлен трубчатый элемент 9 с возможностью осевого перемещения для перекрытия внутренних поверхностей фиксаторов.

Для передачи крутящего момента внутренняя поверхность корпуса и наружная поверхность штока связаны между собой шлицевым соединением 10.

Устройство работает следующим образом.

При прихвате пакера спускают трубчатый вдвмвмт 9, который входит в

5 17 полость штока 2 и удерживает от поворота вокруг осей 7 фиксаторы 5, тем самым обеспечивая надежный контакт наружных конических поверхностей фиксаторов 5 с внутренней конической поверхностью втулки 3. Затем шток 2 передвигают вверх, при этом вместе с фиксаторами 5 вслед за штоком будет передвигаться втулка 3, выходя из шлицевого соединения с переводником 4 и попутно срезая элемент

8. Далее шток 2 вращают вправо, при этом через шлицевое соединение 10 крутящий момент со штока 2 передается на корпус 1, в результате чего происходит отсоединение корпуса 1 от переводника 4. Освобожденная часть . инструмента извлекается из скважины.

При работе в неаварийных ситуациях фиксаторы 5 устройства не мешают проходу глубинных приборов по сквозному осевому каналу устройства, так как их наружные конические поверхности пружинами 6 постоянно поджима— ются к внутренней коническое поверхности втулки 3, оставляя осевой канал"устройства свободным. формула изобретения

Устройство для разъединения колонны труб с пакером, содержащее полый корпус со шлицами на внутренней по78270 6 верхности, связанный резьЬовым соединением с переводником, телескопически установленный в корпусе шток с осевым каналом, шлицами на наружной поверхности под шлицы корпуса и резьбой в верхней части для соединения с колонной труб, втулку с осевым каналом, соосным с осевым каналом штока, установленную в полости корпуса и переводника и связанную с ним шлицевым соединением, и трубчатый эле, мент, установленный в осевом канале штока и втулки с возможностью осе15 ваго перемещения, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности в работе устройства в аварийном положении и упрощения обслуживания, оно снабжено фиксаторами, 20 установленными на осях в нижней части штока, подпружиненными относительно последнего и имеющими конические наружные поверхности и цилиндрические внутренние, образующие осевой канал, соосный с осевым каналом штока, а втулка выполнена с внутренней конической поверхностью под конические поверхности фиксаторов и связана срезным элементом с корпусом, 30 при этом трубчатый элемент установлен в аварийном положении с возможностью перекрытия внутренних поверхностей фиксаторов.

Составитель В.Царева
