Реферат



Использование: гидросмыв горных пород на открытых горных работу. Сущность изобретения: гидромс мтор содержит неподвижное колено 1 .соединенное с забойным трубопроводом 4 через дополнительное звено с шаровым шарниром 7,наклонной трубой 8 и патрубком 9 в форме усеченного конуса. Патрубок 9 соединен меньшим основанием с неподвижным коленом 2, а большим основание ем связан через грундбуксу 10 с шароч вым шарниром 7. На поверхности наклонной трубы 8 выполнен кольцевой упор 11. Упор 11 расположен с возможностью удержания грундбуксы 10 на поверхности шарового шарнира 7. При давлении обрушенных пород уступа на гидромонитор последний поворачивается на шаровом шарнире 8 в любом направлении. 2 ил.

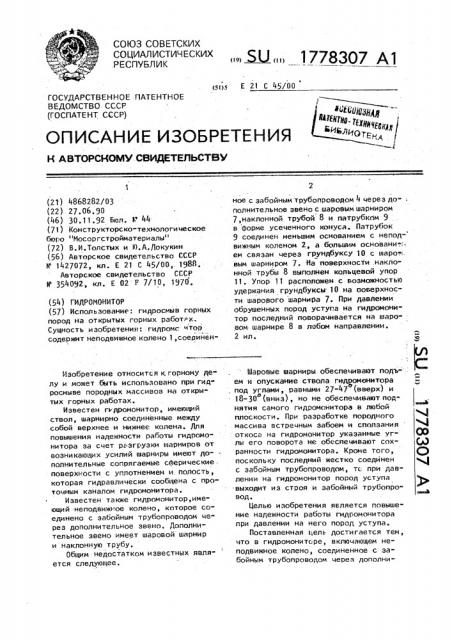

СОЮЗ СОВЕТСКИХ социалистических Ы 1 7 783О7 А1 (я)л Е 21 С 45/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) " аащ

@<

® чкскц

ИЬЛИоте

Е сд

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4868282/03 (22) 27.06.90 (46) 30.11.92 Бюл. V 44 (71) Конструкторско-технологическое бюро "Мосоргстройматериалы" (72) B.И.Толстых и lO.À.Докукин (56) Авторское свидетельство СССР

М 1427072, кл. Е 21 С 45/00,. 1988.

Авторское свидетельство СССР

Н 354092, кл. Е 02 F 7/10, 1970. (54) ГИДРОМОНИТОР (57) Использование: гидросмыв горных пород на открытых горных работ х.

Сущность изобретения: гидромс чтор содержит неподвижное колено 1,соериненИзобретение относится к горному де" лу и может быть использовано при гидросмыве породных массивов на открытых горных работах.

Известен г дромонитор, имеющий ствол, шарнирно соединенные между собой верхнее и нижнее колена. Для повышения надежности работы гидромонитора за счет разгрузки шарниров от возникающих усилий шарниры имеют до-полнительные сопрягаемые сферические . поверхности с уплотнением и. полость, которая гидравлически сообщена с проточным каналом гидромонитора °

Известен также гидромонитор,име- . ющий неподвижное колено, которое соединено с забойным трубопроводом че" рез дополнительное звено. Дополнительное звено имеет шаровой шарнир и наклонную трубу.

Общим недостатком известных является следующее. ное с забойным трубопроводом 4 через дополнительное звено с шаровым шарниром

7,наклонной трубой 8 и патрубком 9 в форме усеченного конуса. Патрубок

9 соединен меньшим основанием с непод- вижным коленом 2, а большим основани".:-. ем связан через грундбуксу 10 с шаро,. вым шарниром 7. На поверхности .наклонной трубы 8 выполнен кольцевой упор

11. Упор 11 расположен с возможностью удержания грундбуксы 10 на поверхности шарового шарнира 7. При давлении обрушенных пород уступа на гидромонитор последний поворачивается на шаро" вом шарнире 8 в любом направлении.

2 ил.

Шаровые шарниры обеспечивают подь-, ем и опускание ствола гвдроменитора под углами, равными 27-47 (вверх) и

18-30 (вниз), но не обеспечивают под" нятия самого гидромонитора в любой плоскости . При разработке породного массива встречным забоем и сползания откоса на гидромонитор указанные Ус лы его поворота не обеспечивают сохранности гидромонитора. Кроме того, поскольку последний жестко соединен с забойным трубопроводом, тс при давлении на гидромонитор пород уступа выходит из строя и забойный трубопровод.

Целью изобретения является повышение надежности работы гидромонитора при давлении на него пород уступа.

Поставленная i-;åëü достигается тем, что в гидромониторе, включающем неподвижное колено, соединенное с забойным трубопроводом через дополни177830 тельное звено с шаровым шарниром и наклонной трубой, дополнительное зве.но снабжено патрубком в форме усеченного конуса, соединенного меньшим основанием с неподвижным коленом, я большим основанием посредством грундбуксы связанного с шаровым шарниром, при этом ня поверхности наклонной трубы выполнен кольцевой упор, расположенный с возможностью удержания грунд- буксы на поверхности шарового шарнира.

На фиг.1 показан гидромонитор, общий вид; на фиг.2 - дополнительное звено. 15

Гидромонитор состоит из ствола 1, неподвижного коле:ня 2, подвижного колена 3 и дополнитель.ного звеня, расположенного между забойным трубопроводом 4 и неподвижным коленом 2.

Колена 2 и 3 соединены между собой шарниром 5 поворота гидромониторя в горизонтальной плоскости. Для поворота гидромонитора в вертикальной плоскости служит шарнир 6, 25

Дополнительное звено содержит ша- . ровой шарнир 7, наклонную трубу 8, патрубок 9. выполненный в,форме усеченного конуса, с грундбуксой 10. Р месте сочленения шарнира 7 с трубой Зр

8 выполнен круговой упор 11 для удержания грундбуксы на шарнире. Трубы 8 и 9 соединены соответственно с забойным трубопрс водом и неподвижным коленом с помощью фланцев 12. Для соединения наклонной трубы с забойным трубопроводом ее диаметр принимают равным ЙСозо(,где с1 — диаметр забойного трубопровода. Угол наклона трубы 8 к горизонту не следует прини- 4п

7 4 мять больше, чем 30, т.к. при дальнейшем его увеличении резко возраста-, ют динамические нагрузки ня пятрубак.

0 учетом этого угол ф / можно назвать показателем максимального смещения грундбуксы по шаровой поверхности, который близок к 90, т.е. достаточен: для ухода гидромонитсря из под давления, оказываемого на него движущейся породой.

При разработке уступа встречным забоем под давлением обрушенной породы, которая в основном плывет на гидромонитор и сдвигает его с места, последний поворачивается на шаровом шарнире в любом направлении, чем обеспечивается сохранность гидромонитора и забойного трубопровода.

Формула и зобретения

Гидромонитор, включающий неподвижное колено, соединенное с забойным трубопроводом через дополнительное звено с шаровым. шарниром и наклонной трубсй, отличающийся тем, что, с целью повышения надежности в работе гидромонитора при давлении на него пород уступя, дополнительное звено снабжено патрубком в форме усеченного коНуса, соединенного меньшим основанием с неподвижным коленом, а большим основанием посредством грундбуксы связанного с шаровым шарниром, при этом на поверхности наклонной трубы выполнен кольцевой упор,. расположенный с возможностью удержания грундбуксы на поверхности шарового шарнира.

1778307
