Реферат

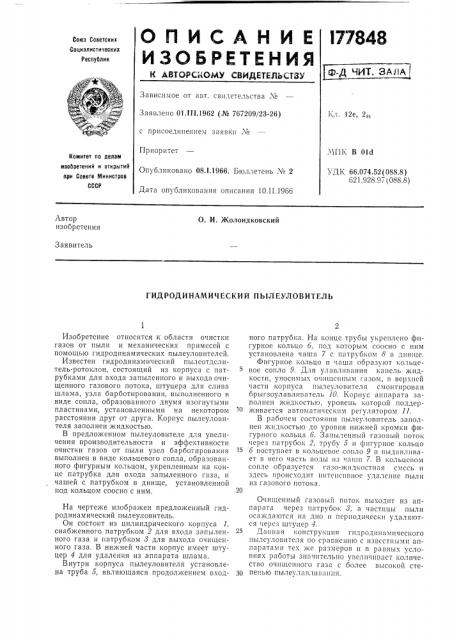

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 01.III.1962 (¹ 767209/23-26) с присоединением заявки №

Кл. 12е, 2„

Приоритет.1!ПК В Old

УДК 66.074.52(088.8)

621.928.97 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08.I.1966. Бюллетень ¹ 2

Дата опубликования описания 10.11.1966

Автор изобретения

О. И. Жолондковский

Заявитель

ГИДРОДИ НАМИЧ ЕСКИ Й ПЪ1Л ЕУЛОВИТЕЛ Ь

Изобретение относится к области очистки газов от пыли и механических примесей с помощью гидродинамических пылеуловителей.

Известен гидродинамический пылеотдслитель-ротоклон, состоящий из корпуса с патрубками для входа запыленного и выхода очищенного газового потока, штуцера для слива шлама, узла барботирования, выполненного в виде сопла, образованного двумя изогнутыми пластинами, установленными на некотором расстоянии друг от друга. Корпус пылеуловителя заполнен жидкостью.

В предложенном пылеуловителе для увеличения производительности и эффективности очистки газов от пыли узел барботирования выполнен в виде кольцевого сопла, образованного фигурным кольцом, укрепленным на конце патрубка для входа запыленного газа, и чашей с патрубком в днище, установленной под кольцом соосно с ним.

На чертеже изображен предложенный гидродинамический пылеуловитель.

Он состоит из цилиндрического корпуса 1, снабженного патрубком 2 для входа запыленного газа и патрубком 8 для выхода очищенного газа. В нижней части корпус имеет штуцер 4 для удаления из аппарата шлама.

Внутри корпуса пылеуловителя установлена труба 5, являющаяся продолжением входного патрубка. На конце трубы укреплено фигурное кольцо 6, под которым соосно с ним установлена чаша 7 с пaòðóáI oì 8 в дшпце.

Фигт PkIOP кольцо и laIlIa o6Pa3) loT ho,лицевоее сопло 9. Для улавливания капель жидкости, уносимых очищенным газом, в верхней части корпуса пылеуловителя смонтирован брыгзоулавлпватель 10. Корпус аппарата заполнен жидкостью, уровень которой поддерживается автоматическим регулятором 11.

В рабочем состоянии пылеуловитель заполнен жидкостью до уровня нижней кромки фигурного кольца 6. Запыленный газовьш поток через патрубок 2, трубу 5 и фигурное кольцо

6 поступает в кольцевое сопло 9 и выдавливает в него часть воды из чаши 7. В кольцсвохт сопле образуется l азо-жидкостная смесь и здесь происходит интенсивное удаление пыли из газового потока.

Очищенный газовый поток выходит из аппарата через патрубок у, а частицы пыли осаждаются на дно и псриоднческн удаляются через штуцер 4.

25 Данная конструкция гидродинамического пылсуловителя по сравнению с известными аппаратами тех хке размеров н в равных условиях работы значительно увеличивает количество очищенного газа с более высокой стеч0 пенью пылеулавлпвання.

I77848

Предмет изобретения

1 Эапып ннь!й газ

Очбщачный Г(73

Составитель Ю. Паткин

Редактор Т. В. Данилова Техред Л. К. Ткаченко Ко; ректорь: M. П. Ромашова и О, Б. Тюрина

Заказ 196/16 Тираж 950 Формат бум. 60X90 /8 Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д, 2

Гидродинамичсский пылеуловитель, содержащий.корпус с патрубками для входа запылснного и выхода очищенного газа, штуцер для удаления из пь1леуловителя шлама, брызгоулавливатель, узел барботирования, регулятор уровня жидкости в аппарате, отличаюи ийся тем, что, с целью увеличения производительности пылеуловителя и эффективности очистки газа от пыли, узел барботирования выполнен в виде кольцевого сопла, образованного фигурным кольцом, укрепленным на конце патрубка для входа запыленного газа, и чашей с патрубком в днище, установленной под кольцом соосно с ним.
