Осевой сепаратор
Иллюстрации
Реферат
l7785I

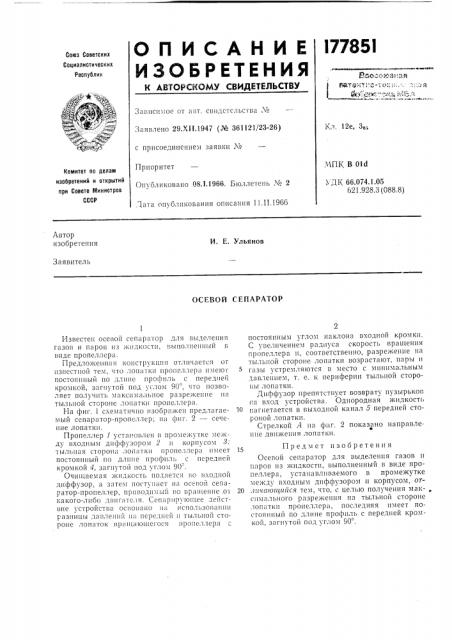

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 12е, Зо.;
Заявлено 29.Х11.1947 (¹ 361121/23-26) с присоединением заявки J¹.ЧПК В 01<1
3 ДК 66.074.1.05 б21.928.3 (088,8) Приоритет
Опубликовано 08.1.1966. Бюллетень ¹ 2 ,"3,»та опубликования описания 11.II.19бб
Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
И. Е. Ульянов
Заявитель
ОСЕВОЙ СЕПАРАТОР
Известен осевой сепаратор для вь1деления газов и паров из жидкости, «ыполиенный г> виде пропеллера.
Предло>кеиная I
i!3 I3eCTIIOII Тем, ITO 3011 1T Ile!0 l постоянный по длине профиль с передней кромкой, зап!утой под углом 90, что позволяет получить максимальное разре>кение на тыльной стороне лопатки пропеллера.
На фиг. 1 схематично изображен предлагае- 10 мый сепаратор-пропеллер; на фиг. 2 — сечение лопатки.
Пропe.lлер 1 уст»3ле!1 в промe»к > тке мe»!<ду входным диффузором 2 и корпусом 8: тыл ьи»51 cTОрон>1 .IОП !ткl! пропе, 1, 1еp 1 ll х!еет 15 постоянный по длине профиль с передней кромкой 4, зап!утой иод углом 90".
Очищаемая >кидкссть подастся во входной
ДнффУЗОР, а З»ТЕВ! ПОСТ>>!I»eT HH OCellOII СЕПаратор-пропеллер, приводимый во ьращение .01 20 какого-либо двигателя. Сепар1!рующее действие устройства основано !а использо!3»нии разницы давлений Ii»»epeдней и тыльи011 стороне лоп !TO!< 13p» и! 1! IОП1егoc51 Про!!ел, Iepа с постоянным 3, Ã:10:>i наклона Входной к(>омки.
С увеличением радиуса скорость вращения пропеллера и, соответственно, разрежение на тыльной стороне лопатки возрастают, пары и газы устремляются в место с минимальным давле1и!ем, т. е. к периферии тыльной стороны лопатки.
Диффузор препятствует возврату пузырьког, иа вход устройства. Однородная жидкость нагнетается в выходиol канал 5 передней стороной лопатки.
Стрелкой А на фиг. 2 показано направлеш1е движения лопатки.
Предмет изооретения
Осевой сепаратор для выделения газов и паров из жидкости, выполненный в виде пропеллера, устанавливаемого в промежутке между входным диффузором и корпусом, от.!Пча!Ош,и!1ся тем, что, с целью получения мак- . сималы!ого разрежения на тыльной стороне лопатки пропеллер», последняя имеет постоянный по длине профиль с передней кромкой, зап!утой под углом 90 .
177851
"-1аказ !98)I2 Тираж 950 Формат бум. 60 Q 90 /я Объем О,! изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр Сапунова, д. 2
Составитель Федорова
Редактор Н. П. Белявская Техред T. П. Курилко
/в
Корректоры: Т. Н. Костикова
Ю. М. Федулова
