Способ инициирования трещины в плоских образцах

Способ инициирования трещины в плоских образцах

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике и может быть использовано дли инициирования трещины в плоских образцах . Целью изобретения является расширение класса материала образцов за счет использования материалов с повышенной трещиностойкостью. Поставленная цель достигается тем, что в испытуемом образце материала выполняют инициирующую прорезь , в которой размещают ленточный проводник в виде петли с изоляцией между его внутренними сторонами, изоляцию выполняют в виде ленты с шириной, меньшей ширины проводника, а сам проводник взрывают импульсом тока. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 01 В 11/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

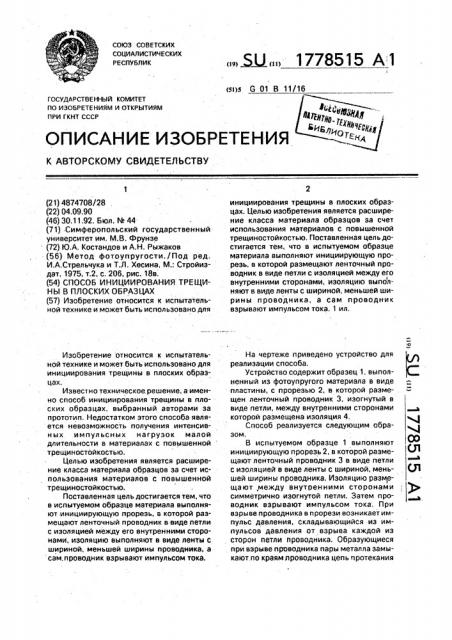

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4874708/28 (22) 04.09.90 (46) 30.11,92. Бюл. М 44 (71) Симферопольский государственный университет им. М.В. Фрунзе (72) Ю,А. Костандов и А.Н. Рыжаков (56) Метод фотоупругости./Под ред.

И,А.Стрельчука и Т.Л. Хесина, M.: Стройиздат, 1975, т.2, с, 206, рис. 18в, (54) СПОСОБ ИНИЦИИРОВАНИЯ. ТРЕЩИНЫ В ПЛОСКИХ ОБРАЗЦАХ (57) Изобретение относится к испытательной технике и может быть использована для

Изобретение относится к испытательной технике и может быть использовано для инициирования трещины в плоских образцах.

Известно техническое. решение, а именно способ инициирования трещины в плоских образцах, выбранный авторами за прототип. Недостатком этого способа является невозможность получения интенсивных импульсных нагрузок малой длительности в материалах с повышенной трещиностойкостью.

Целью изобретения является расширение класса материала образцов за счет использования материалов с повышенной трещиностойкостью.

Поставленная цель достигается тем, что в испытуемом образце материала выполняют.инициирующую прорезь, в которой размещают ленточный проводник в виде петли с изоляцией между его внутренними сторонами, изоляцию выполняют в виде ленты с шириной, меньшей ширины проводника, а сам. проводник взрывают импульсом тока.,, Ы,, 1778515 A 1 инициирования трещины в плоских образцах. Целью изобретения является расширение класса материала образцов за счет использования материалов с повышенной трещиностойкостью, Поставленная цель достигается тем, что в испытуемом образце материала выполняют инициирующую прорезь, в которой размещают ленточный проводник в виде петли с изоляцией между егo внутренними сторонами, изоляцию выпол1 няют в виде ленты с шириной, меньшей ширины проводника, а сам проводник взрывают импульсом тока. 1 ил.

На чертеже приведено устройство для реализации способа.

Устройство содержит образец 1, выполненный иэ фотоупругого материала в виде пластины, с прорезью 2, в которой разме- . щен ленточный проводник 3, изогнутый в виде петли, между внутренними сторонами д которой размещена изоляция 4. 4

Способ реализуется следующим образом.

В испытуемом образце 1 выполняют инициирующую прорезь 2, в которой размещают ленточный проводник 3 в виде петли с изоляцией в виде ленты с шириной, мень- (Я шей ширины проводника. Изоляцию размещают между внутренними сторонами симметрично изогнутой петли. Затем проводник взрывают импульсом тока, При взрыве проводника в прорези возникает импульс давления, складывающийся из импульсов давления от взрыва каждой иэ сторон петли проводника, Образующиеся при взрыве проводника пары металла замыкают по краям проводника цепь протекания

1778515

Составитель Ю.Костандов

Техред М.Моргентал Корректор П.Гереши

Редактор А,Бер

Заказ 4182 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям иоткрытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 тока, обрывая при этом ток в петле проводника 3, размещенного в прорези, что приводит к резкому снижению давления в прорези образца.

Определенные с помощью метода фотоупругости параметры импульса напряжений в образце составляли: амплитуда до 270 кг/см и длительность до 15 мкс. Под действием импульса давления в прорези образца происходит. образование трещины из вершины прорези.

Способ позволяет изучить. процессы трещинообразования при импульсных воздействиях в материалах с высокой трещиностойкостью путем интенсивного кратковременного нагружения образца.

Формула изобретения

Способ инициирования трещины в плоских образцах, по которому в испытуемом образце выполняют инициирующую прр5 резь, в которой размещают ленточный проводник в виде. петли с изоляцией между eto внутренними сторонами, и пропускают через него импульс тока, отличающийся тем, что, с целью расширения класса ма10 териала образцов эа счет использования материалов с повышенной трещиностойкостью, путем повышения интенсивности и снижения длительности импульса нагружения изоляцию выполняют в виде ленты с

15 шириной, меньшей ширины проводника, а сам проводник взрывают импульсом тока.
