Патент ссср 177854

Патент ссср 177854

Иллюстрации

Показать все

Реферат

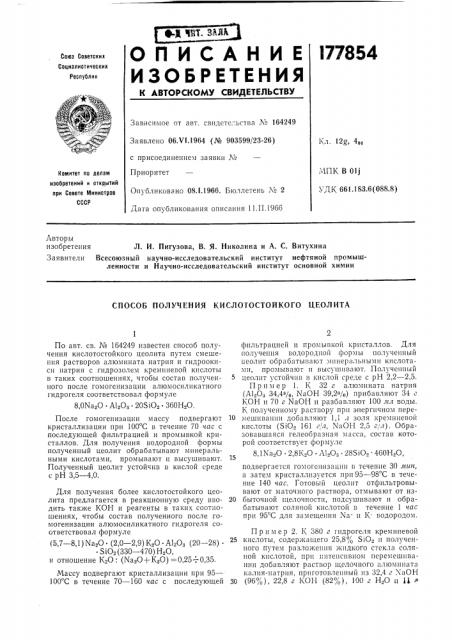

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. canäcòå.,ьства № 164249

Заявлено 06.VI.1964 (№ 903599/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 08.1.1966. Бюллетень ¹ 2

Да ra опубликования описания 11.11.1966

Кл, 12я, 4от

;1ПК В Olj

УДК 661.183.6(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Л. И. Пигузова, В. Я. Николина и А. С. Витухина

Заявители Всесоюзный научно-исследовательский институт нефтяной промышленности и Научно-исследовательский институт основной химии

СПОСОБ ПОЛУЧЕНИЯ КИСЛО FOCTOЙКОГО ЦЕОЛИТА

По авт. св. № 164249 известен способ получения кислотостойкого цеолита путем смешения растворов алюмината натрия и гидроокиси натрия с гидрозолем кремниевой кислоты в таких соотношениях, чтобы состав полученного после гомогенизации алюмосиликатного гидрогеля соответствовал формуле

8,0Л1аеО ° АlеОз ° 20$10 ° 360НвО.

После гомогенизации массу подвергают кристаллизации при 100 С в течение 70 час с последующей фильтрацией и промывкой кристаллов, Для получения водородной формы полученный цеолит обрабатывают минеральными кислотами, промывают и высушивают.

Полученный цеолит устойчив в кислой среде

« рН 3,5 — 4,0.

Для получения более кислотостойкого цеолита предлагается в реакционную среду вводить также КОН и реагенты в таких соотношениях, чтобы состав полученного после гомогенизации алюмосиликатного гидрогеля соответствовал формуле (5 7 — 8,1) Na O (2 0 — 2,9) КеО ° A120; (20 — 28) °

° SiOg(330 — 470) НеО, и отношение К20: (Na O+K O) =0,25-:0,35.

Массу подвергают кристаллизации при 95—

100 С в течение 70 — 160 час с последующей фильтрацией н промывкой кристаллов. Для получения водородной формы полученный неолит обрабатывают минеральными кислотамн> промывают н высушивают. Полученный

5 цеолпт устойчив в кислон среде с рН 2,2 — 2,5.

Пример 1. К 32 г алюмината натрия (АlеОз 34,4%, УаОН 39,20/p) прибавляют 34 г

КОН и 70 г NaOH и разбавляют 100 лтл воды.

К полученному раствору прн энергичном пере10 мешиванпи добавляют 1,1 л золя кремниевой кислоты ($10е 161 г л, NaOH 2,5 г,л). Образовавшаяся гелеобразная масса, состав которой соответствует формуле

8,1Na.О 2,8К О Al Оз 28Si0 460Н О, подвергается гомогеннзацин и течение 30 мин, а затем кристаллизуется прп 95 — -98 С в течение 140 час. Готовыи цеолит отфильтровывают от маточного раствора, отмывают от из20 быточной щелочностп, подсушивают н обрабатывают соляной кислотой в течение 1 час прн 95 С для замещения Ха и К водородом.

Пример 2. К 380 г гидрогеля кремниевой

25 кислоты, содержащего 25,8, SiO и полученного путем разложения жидкого стекла соляной кислотой, при интенсивном перемешива. нии добавляют раствор щелочного алюмината калия-натрия, приготовленный из 32,4 г ХаОН

30 (96о/p) 22,8 г КОН (82P/p) 100 г Н.О и 1в

Al (OH)3. После 2 час гомогенизации полученный алюмосиликатный гель состава

5,72Na О ° 2,46К О AI O3 ° 24SiO» ЗЗОНвО подвергают кристаллизации в герметически закрытом реакторе при 98 †1 С в течение

120 час. Полученный кристаллический продукт после фильтрации, промывки и сушки имеет состав, соответствующий формуле

0,48К О 0,45Na O ° А1вОв 6,1SIO> 5,4НзО.

Катионный обмен Na и К на водород проводится так яе, как в примере 1.

177854

Предмет изобретения

1. Способ получения кислотостойкого цеолита по авт. св. Мв 164249, отличающийся тем, что, с целью получения цеолита, устойчивого в среде рН 2,2 — 2,5, в реакционную среду вводят КОН.

2. Способ по п. 1, отличающийся тем, что

КОН вводят в количестве, обеспечивающем отношение К О: (Na O+К О) =0,25=.0,35.

Составитель И. Маштакова

Редактор T. В. Данилова Техред Т. П. Курилко Корректоры: Т. Н. Костикова

Ю. М. Федулова

Заказ 198/15 Тираж 850 Формат оум. 60 Q 90 /s Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, д. 2
