Реферат



Изобретение относится к фотографии и может быть использовано в фотоаппаратах, работа затворов которых управляется импульсами электрического тока, преимущественно в кадровых аэрофотоаппаратах. Целью изобретения является повышение точности индикации с автоматическим определением продолжительности обработки фотопленки. Изобретение позволяет решать следующие задачи: существенно повысить качество материалов аэрофотографирования за счет точного определения длины экспонированной аэрофотопленки и автоматического определения оптимальной продолжительности ее обработки; обеспечить экономию расходных средств и времени, затрачиваемого на химико-фотографическую обработку пленки, и осуществить дальнейшую автоматизацию процесса азрофотографирования. Устройство содержит фотоэлект W ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 03 В 17/00 (>,9 II

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4859257/10 (22) 14.08;90 (46) 30.11.92. Бюл, ЬЬ 44 (72) И.M,Àãååâ и Е.И.Астахова (56) Аэрофотоаппараты АФА-41/7,5; АФА41/10; АФА-41/20. Техническое описание и инструкция по эксплуатации, 1975.

Аэрофотоаппарат АФА-39. Техническое описание и инструкция по эксплуатации, 1975, Справочник по воздушному фотографированию, M.: Воениздат, 1964.

Аэрофотосьемочные работы. Справочник аэрофотосьемщика. М.; Транспорт, 1984, с. 182-190.

Авторское свидетельство СССР

N. 1278786, кл. 6 03 В 17/00, 1987. (54) УСТРОЙСТВО ИНДИКАЦИИ ПЛЕНКИ

В ЛЕНТОПРОТЯЖНОМ ТРАКТЕ ФОТОАППАРАТА

„„5U„„1778744 А1 (57) Изобретение относится к фотографии и может быть использовано в фотоаппаратах, работа затворов которых управляется импульсами электрическоготока, преимущественно в кадровых аэрофотоаппаратах.

Целью изобретения является повышение точности индикации с автоматическим определением продолжительности обработки фотопленки. Изобретение позволяет решать следующие задачи; существенно повысить качество материалов аэрофотографирования за счет точного определения длины экспанированной аэрофотопленки и автоматического определения оптимальной продолжительности ее обработки; обеспечить зкономию расходных средств и времени, затрачиваемого на химико-фотографическую обработку пленки, и осуществить дальнейшую автоматизацию процесса аэрофотографирования. Устройство содержит фотоэлект1778744 рические датчики 1,2, усилители-формирователи 3,4, делитель 5 частоты, пять электронных ключей, линию задержки, генератор импульсов, электронный переключатель, блок индикации 14, счетный блок 15, блок дешифратора 16. блок сигнализации 27 и блок арифметических действий 26, формиИзобретение относится к фотографии, а именно к конструктивным элементам фотоаппаратов, и может быть использовано в фотоаппаратах, работа затворов которых управляется импульсами электрического тока, и преимущественно в кадровых аэрофотоаппаратах.

Известно, что в зависимости от конструкции аэрофотоаппарата при определении расхода (остатка) аэрофотопленки пользуются счетчика метража экспонированной (неэкспонированной) аэрофотопленки или счетчиками экспонированных (неэкспонированных) кадров, Существующие конструкции таких счетчиков не позволяют определять длину экспонированной аэрофотопленки с достаточной точностью.

В связи с возросшими требованиями к экономии дорогостоящей аэрофотопленки встал вопрос о более точном определении ее длины, которая может быть экспонирована при азрофотографировании, Эта длина будет равна длине аэрофотопленки, заряжаемой в кассету (кассетную часть) аэрофотоаппарата, за исключением длины аэрофотопленки, расходуемой на зарядку приемной (наматывающей) катушки, íà опробывание работы азрофотоаппарата при предварительной и предполетной подготовках, перед вылетом на аэрофотографирование, при послеполетном осмотре, а также на впечатывание сенситометрических клиньев в начале и конце аэрофотоплденки и на пробное проявление при химико-фотографической обработке. Длину расходуемой при этом аэрофотоплбнки трудно. определить, Поэтому после зарядки кассеты и опробывания работы аэрофотоаппарата, как правило, неизвестна действительная длина оставшейся незкспонированной азрофотопленки. При определении длины оставшейся неэкспонированной аэрофотопленки необходимо учитывать два обстоятельства, которые могут иметь место на практике.

1. Если при зарядке кассеты ракорд не будет полностью перемотан на приемную катушку, а счетчик экспонированных кадров рователь 17 импульсов, схемы ИЛИ 18.19. схемы 20.21 сравнения, задатчики 22,23 кадров, триггер 24, счетчик 25 импульсов, задатчик 29 кюветного времени проявления и пульты 28,30 выбора индицируемой информации и управления аэрофотоаппарата, 1 ил. поставить на нулевую отметку, то длина неэкспонированной аэрофотопленки будет определяться с постоянной ошибкой, равной длине неперемотанного ракорда. В

5 этом случае возможно экспонирование неперемотанной части ракорда в начале аэрофотографирования BMecTQ аэрофотопленки.

В конце фотографирования счетчик кадров покажет, что экспонирование аэрофотоп10 ленки закончено. хотя, на самом деле, аэрофотопленка экспонирована не вся. Это мо>кет привести к тому, что в начале аэрофотографирования часть фотографируемых обьектов не изобразится на аэрофотоплен15 ке.

2, Если при зарядке кассеты, помимо ракорда, на приемную катушку будет перемотана и часть неэкспонированной аэрофотопленки, а счетчик кадров поставить на

20 нулевую отметку, то длина неэкспонированной азрофотопленки будет определяться с постоянной ошибкой, равной длине аэрофотопленки, перемотанной на приемную катушку, В конце аэрофотографирования

25 счетчик кадров покажет, что аэрофотопленка экспонирована не вся, хотя, на самом ,целе, экспонирование аэрофотопленки будет закончено. При этом возмо>кно экспонирование ракорда, соединенного с вторым

30 концом аэрофотопленки. Это может привести к тому, что в конце аэрофотографирования часть фотографируемых объектов не изобразится на аэрофотоплен ке.

Знание длины израсходованной аэро 35. фотопленки при зарядке кассеты позволило бы определить действительную длину неэкспонированной азрофотопленки,а следовательно, и количество кадров, которое может быть экспонировано при аэрофотографиро40 вании, и внести соответствующие корректи.вы в предварительно рассчитанные параметры аэрофотографирования.

Среди многочисленных факторов, влияющих на качество материалов аэрофотогра45 фирования, видное место занимает химико-фотографическая обработка экспонированных аэрофотопленок, 1778744

10

Основными процессами химико-фотографической обработки являются проявление, фиксирование и окончательная промывка. При нормальных условиях химикофотогрэфической обработки влияние каждого из процессов на качество материалов аэрофотографирования связано с продолжительностью его протекания. Продолжительность процессов, меньшая оптимальной, приводит к появлению трудно исправляемых или практически неустранимых дефектов, а продолжительность процессов, большая оптимэльной, обусловливает также появление разного рода трудно устранимых дефектов, непроизводительный расход химико-фотографических растворов, воды, электрической энергии, сил, средств и увеличение сроков обработки.

Продолжительность того или иного этапа процесса химико-фотографической обработки, в первую очередь, зависит от длины обрабатываемой аэрофотопленки. Действительную длину аэрофотопленки, подлежащую химико-фотографической обработке, трудно определить, если она составляет только часть номинальной длины заряженной аэрофотопленки, или в кассету заряжалась аэрофотопленка без ракорда.

В настоящее время определение продолжительности проявления Тпр в минутах производится, как правило, по эмпирическим формулам: — при обработке на ручных проявочных приборах для аэрофотоматериала перематывающего типа

Тпр = ткюв + 0,20(1 — 5); (1) — при обработке на полуавтоматических проявочных приборах для аэрофотоматериала перематывающего типа

Тпр = ткюв + 0,17(L — 28), (2) где ткюв — продолжительность проявления одного кадра в кювете, мин;

L — длина проявляемой аэрофотопленки, м.

Продолжительность фиксирования аэрофотопленки Тф в минутах определяется по формулам, приводимым в указаниях по обработке аэрофотопленок: — при применении ручных проявочных прибороь перематывающего типа

Тф = 0,36(L — 5) + 3; (3) — при применении полуавтоматических проявочных приборов перематывающего типа

Тф — -- 0,36(1 — 28) + 3, (4) а продолжительность окончательной промывки аэрофильма Топ в минутах определяется по следующим формулам: — при применении ручных проявочных приборов перематывающего типа

Топ = 0,36(б — 5) + 8; (5) — при применении полуавтоматических проявочных приборов перематывающего типа

Топ = 0,36(L — 28) + 8, (6) где L — длина обрабатываемой аэрофотопленки, м.

Как видно из вышеизложенного, определение оптимальной продолжительности времени проявления, фиксирования и окончательной промывки требует знания кюветного времени проявления (различного для разных типов аэрофотопленок), типа проявочного прибора, длины обрабатываемой азрофотопленки, соответствующих формул и проведения необходимых расчетов, что приводит к определенным трудностям и дополнительным затратам времени на химико-фотографическую обработку.

Известны устройства для определения длины неэкспонировэнной аэрофотопленки с использованием различных счетчиков. Наибольшее распространение получили устройства с использованием механических счетчиков метража, основными недостатками которых являются: а) зависимость показаний от толщины аэрофотопленки, заряженной в кассету; б) малая точность измерений; в) невозможность дистанционного наблюдения.

Косвенно длина неэкспонированной аэрофотопленки может быть определена по показаниям электромеханических счетчиков неэкспонировэнных кадров, основными недостатками которых являются: а) малая точность измерений; б) отсутствие сигнализации об ограниченном остатке неэкспонированной аэрофотопленки; в) показания зависят только от работы фотозатвора и не зависят от наличия аэрофотопленки и ее состояния в лентопротяжном тракте; г) отсутствие индикатора длины неэкспонированной аэрофотопленки.

Весьма существенной является информация о перемещении (перемотке) азрофотопленки в лентопротяжном тракте аэрофотоаппарата. Для указания на нормальную перемотку аэрофотопленки служат механические и электрические сигнализаторы, Наиболее совершенными техническими решениями являются электрические сигнализаторы, представляющие собой различные конструкции, замыкающие и рэзмыкзющие контакты np«перемотке азрофото плен ки. О сно вн ыми недостатками существующих сигнэлизаторов перемотки аэрофотопленки являются:

30

50 а) отсутствие индикации о недостаточной длине перемотанной аэрофотопленки, приводящей к наложению кадра на кадр при ее экспонировании; б) недостаточная информативность об обрыве (окончании) или прекращении перемотки аэрофотопленки (заедании).

При нарушении работы лентопротяжного тракта, привЬдящего к перемотке аэрофотопленки с наложением кадра на кадр, создается иллюзия нормальной работы аэрофотоаппарата. Это приводит к непроиз водител ьному расходу дорогостоя щей аэрофотопленки, средств, времени и сил на ее химико-фотографическую обработку и, в конце концов, к невыполнению задания и договорных обязательств, так как получаемые при этом материалы аэрофотографирования не представляют практической ценности из-за их низкого качества. Кроме того, при обрыве (заедании) или даже после экспонирования всей азрофотопленки создается видимость нормальной работы аэрофотоаппарата, так как в существующих их конструкциях фотозатвор и счетчик кадров продолжают работать, а лампа сигнализации перемотки будет светиться при каждом импульсе, поступающем с пульта управления аэрофотоаппарата. Срабатывание фотозатвора от электрических импульсов, поступающих с пульта управления аэрофотопленки в кассете, а также при перемотке ее с наложением кадра на кадр, приводит к преждевременному износу механизма фотозатвора и других деталей, что существенно сокращает срок службы аэрофотоап парата.

Ближайшим по технической сущности к предлагаемому изобретению (его прототипом) является устройство по авторскому свидетельству СССР N 1278786, опубликованному в 1987 r. Оно включает следующие элементы; фотоэлектрический датчик, усилитель-формирователь, делитель частоты, три электронных ключа, усилитель-формирователь, делитель частоты, три электронных ключа, схему задержки, генератор импульсов, электронный переключатель, блоки счетный и индикации, две схемы совпадения, два задатчика кадров с шифраторами и дешифратор.

Элементы и связи этого устройства позволяют подсчитывать только в кадрах расход зкспонированной и оставшейся неэкспонированной аэрофотопленки. Отсюда вытекают присущие данному устройству недостатки, основными из которых я вля ются! а) отсутствие возможности определения действительной длины оставшейся незкспонированной аэрофотопленки; б) отсутствие воэможности определения длины аэрофотопленки, израсходованной непроизводительно (впечатывание сенситометрических клиньев, перед зарядкой, зарядка кассеты и др.); в) отсутствие возможности определения действительной длины аэрофотопленки, учитываемой при химико-фотографической обработке; г) отсутствие воэможности автоматическогоопределения продол>кительности проявления, фиксирования и окончательной промывки аэрофотопленки, подлежащей химико-фотографической обработке; д) автоматическое выкл очение аэрофотоаппарата после экспонирования заданного количества кадров, что не всегда целесообразно.

Целью изобретения является повышение точности индикации с автоматическим определением продолжительности обработки фотопленки.

Цель достигается,тем, что выход первого датчика фотоэлектрического соединен с входом первого усилителя-формирователя, первый выход которого соединен с входом линии задержки и первым входом четвертого ключа электронного, второй выход — с первым входом делителя частоты, первый выход которого соединен с входом первого ключа электронного и первым входом первой схемы ИЛИ, второй выход — с первым входом блока счетного, выход первой схемы

ИЛИ последовательно соединен с входом генератора импульсов и вторым входом блока счетного, первый выход которого последовательно соединен с входами формирователя импульсов, второй схемы

ИЛИ, вторым входом делителя частоты, второй выход блока счетного соединен с первым входом блока дешифраторов, выход линии задержки соединен с третьим входом блока счетного, второй выход формирователя импульсов соединен с первыми входами переключателя электронного и блока индикации и вторым входом первой схемы ИЛИ, выход блока дешифраторов соединен со вторым входом блока индикации и первыми входами первой и второй схем сравнения, вторые входы которых соединены с выходами первого и второго задатчиков кадров соответственно, выход первой схемы сравнения последовательно соединен с входом второго ключа электронного и первым входом блока сигнализации, выход второй схемы сравнения последовательно соединен с входом третьего ключа электронного

17 8744

10

25

35

55 и вторым входом блока сигнализации, выход второго датчика фотоэлектрического соединен с входом второго усилителя-формирователя, первый выход которого последовательно соединен с входами четвертого ключа электронного, счетчика импульсов и вторыми входами блоков дешифраторов и арифметических действий, второй выход последовательно соединен с входами триггера. пятого ключа электронного, пультом управления аэрофотоаппарата и вторым входом переключателя электронного, второй выход пятого ключа электронного соединен с третьим входом блока сигнализации, выход пульта выбора индицируемой информации соединен с третьим входом блока индикации, выход первого ключа электронного соединен с третьим входом переключателя электронного, первый выход которого соединен с четвертым входом блока индикации, а второй выход— с электромагнитом затвора аэрофотоаппарата.

Отличие предлагаемого устройства от прототипа состоит в том, что дополнительно введены второй датчик фотоэлектрический, второй усилитель-формирователь, триггер, счетчик импульсов, два электронных ключа, блоки арифметических действий, сигнализации и дешифраторов, пульт выбора индицируемой информации, линия задержки, формирователь импульсов, две схемы ИЛИ и задатчик кюветного времени проявления.

Применение новых элементов и связей придает предлагаемому устройству новые свойства, приводящие к повышению точности индикации за счет определения действительной длины экспонированной или остатка неэкспонированной аэрофотопленки, автоматическому определению продолжительности ее проявления, фиксирования и окончательной промывки, а также выключению азрофотоаппарата после экспонирования всей аэрофотопленки, Повышение точности индикации аэрофотопленки в лентопротяжном тракте аэрофотоаппарата осуществляется путем определения действительной длины экспонированной или остатка неэкспонированной аэрофотопленки за счет связей дополнительно введенных в устройство еще одного фотоэлектрического датчика, второго усилителя-формирователя, электро; ного ключа, счетчика импульсов и дешифратора, обеспечивающих определение длины зкспонированной аэрофатоплен хи сразу же после прохождения склейки ракорда с аэрофотопленкой.

Определение времени проявле".èë, фиксирования и окончr>TåëьíGé пpîмывi(i аэрофотопленки обеспечивается за счет дополнительного введения в устройство задатчика кюветного времени проявления, блока арифметических действий, дешифраторов и их связей со счетчиком импульсов и блоком индикации.

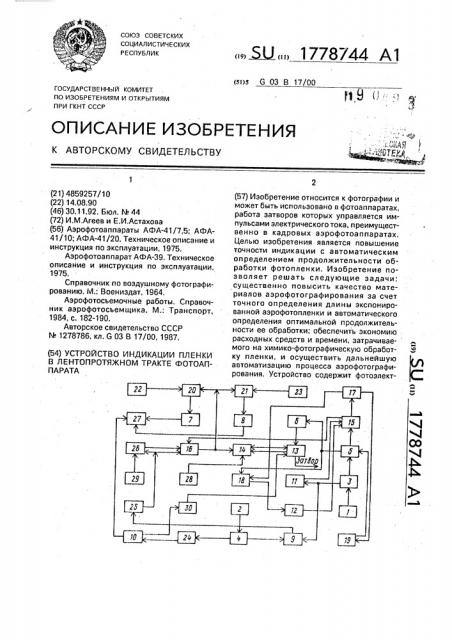

Структурная схема предлагаемого устройства представлена на чертеже. На нем цифрами обозначено:

1,2 — первый и второй датчики фотоэлектрические соответственно, 3,4 — первый и второй усилители-формирователи соответственно, 5 — делитель частоты, 6-10 — первый, второй, третий, четвертый и пятый ключи электронные соответственно, 11 — линия задержки, 12 — генератор импульсов, 13 — переключатель электронный, 14 — блок индикации, J5 — блок счетный, 16 — блок дешифраторов, 17 — формирователь импульсов, 18,19 — первая и вторая схемы ИЛИ соответственно, 20,21 — первая и вторая схемы сравнения соответственно, 22,23 — первый и второй задатчики кадров соответственно, 24 — триггер, 25 — счетчик импульсов, 26 — блок арифметических действий, 27 — блок сигнализации, 28 — пульт выбора индицируемой информации, 29 — задатчик кюветного времени проявления, 30— пульт управления аэрофотоаппарата, Первый фотоэлектрический датчик 1 предназначен для выработки электрических сигналов при перемотке аэрофотопленки.

Второй фотоэлектрический датчик 2 служит для выработки электрических сигналов при прохождении склейки ракорда с аэрофотопленкой.

Первый усилитель-формирователь 3 предназначен для формирования прямоугольных импульсов необходимой амплитуды из сигналов, поступающих с выхода первогс фотоэлектрического датчика 1.

Второй усилитель-формирователь 4 служит для усиления сигналов, псступающих с выхода второго фотоэлектрического датчика 2, до уровня, обеспечивающего срабатывание триггера 24 и четвертого электронного ключа 9.

Делитель 5 частоты предназначен для формирования одного импульса из десяти импульсов, поступающих с выхода первого усилителя-формирователя 3, Первый электронный ключ 6 служит для получения сигнала логической "1" при поступлении импульса с выхода делителя 5 частоты и подачи его на первый вход электронного переключателя 13 и далее в блок 14 инди ка ции.

Второй электронный ключ 7 предназначен для включения в блоке 27 сигнализации светодиода сранжевого цвета, сигнализиру1778744

50 ющего об ограниченном остатке кадров неэкспонированной аэрофотопленки.

Третий электронный ключ 8 служит для включения в блоке 27 сигнализации светодиода красного цвета, сигнализирующего о том, что запланированное количество кадров экспонировано.

Четвертый электронный ключ 9 предназначен для обеспечения прохождения импульсов с выхода первого усилителяформирователя 3 на счетчик 25 импульсов после прохождения склейки ракорда с аэрофотопленкой в ее начале.

Пятый электронный ключ 10 служит для обеспечения включения звуковой сигнализации в блоке 27 сигнализации при полностью зкспонированной аэрофотопленке, т.е. после прохождения второй склейки ракорда с аэрофотопленкой, и подачи сигнала в пульт 30 управления для выключения аэрофотоаппарата.

Линия 11 задержки предназначена для задержки импульсов, поступающих с выхода первого усилителя-формирователя 3, на некоторое время относительно импульсов, поступающих с выхода генератора 12 импульсов, для избежания неопределенного состояния реверсивного счетчика, находящегося в счетном блоке 15.

Генератор 12 импульсов служит для выработки импульсов, обеспечивающих рабо ту реверсивного счетчика.

Электронный переключатель 13 предназначен для управления спусковым электромагнитом фотоэатвора аэрофотоаппарата.

Блок 14 индикации служит для индицирования продолжительности процессов химико-фотографической обработки аэрофотопленки и контролирования состояния аэрофотопленки в лентопротяжном тракте фотоаппарата. В нем расположены два светодиода и четыре индикатора. Светодиод зеленого цвета сигнализирует о нормальной перемотке аэрофотопленки, а светодиод красного цвета сигнализирует о неисправностях в работе лентопротяжного тракта аэрофотоаппарата (перемотка аэрофотопленки с наложением кадра на кадр; обрыв или заедание аэрофотопленки). Один из индикаторов служит для индикации общей длины экспонированной аэрофотопленки. другой — для индикации продолжительности проявления аэрофотопленки, третий и четвертый -для индикации фиксирования и промывки аэрофильма соответственно.

Счетный блок 15 предназначен для установки общего и подсчета оставшегося ко5

40 личества неэкспонированных кадров. В нем размещены реверсивный счетчик, генератор импульсов, служащий для установки об щего количества кадров, подлежащих экспонированию, и индикатор счетчика, индицирующий текущее значение величины оставшихся неэкспонированных кадров.

Блок 16 дешифраторов служит для размещения пяти дешифраторов. Первый дешифратор служит для перевода двоичного кода сигнала, поступающего с выхода счетного блока 15, в десятичный код и подачи его на входы первой и второй схем 20,21 сравнения соответственно. Второй дешифратор предназначен для перевода двоичного кода времени проявления аэрофотопленки, поступающего с выхода блока 26 арифметических действий, в десятичный код для индикации его в блоке 14 индикации. Третий дешифратор служит для перевода двоичного кода времени фиксирования аэрофотопленки, поступающего с выхода блока 26 арифметических действий, в десятичный код для индикации его в блоке 14 индикации. Четвертый дешифратор служит для перевода двоичного кода времени окончательной промывки, поступающего с выхода блока 26 арифметических действий, в десятичный код для индикации его в блоке

14 индикации, Пятый дешифратор предназначен для преобразования двоичного кода длины израсходованной аэрофотопленки в десятичный код индикации метража в блоке

14 индикации, Формирователь 17 импульсов предназначен для формирования импульса из положительного потенциала на выходе реверсивного счетчика при неисправностях в лентопротяжном тракте аэрофотоаппарата.

Первая схема ИЛИ 18 слу>кит для управления работой генератора 12 импульсов.

Вторая схема ИЛИ 19 предназначена для управления работой делителя 5 частоты.

Первая и вторая схемы 20,21 сравнения соответственно служат для селекции десятичных чисел в соответствии с данными, установленными на первом и вторым задатчиках 22,23 кадров соответственно.

Первый задатчик 22 кадров предназначен для установки числа, соответствующего количеству кадров, при достижении которого в блоке 27 сигнализации начнет светиться светодиод оранжевого цвета, сигнализирующий об остатке ограниченного количества неэкспонированных кадров.

1778744

Второй задатчик 23 кадров служит для установки числа, соответствующего количеству кадров, при достижении которого в блоке 27 сигнализации начнет светиться светодиод красного цвета и включится звуковая сирена, сигналиэирующая о том, что запланированное число кадров экспонировано, и аэрофотографирование данным аэрофотоаппаратом необходимо прекратить.

Триггер 24 предназначен для включения пятого электронного ключа 10 при прохождении второй склейки аэрофотопленки с ракордом.

Счетчик 25 импульсов служит для подсчета количества импульсов, приходящих с выхода первого усилителя-формирователя

3, и подачи сигнала в двоичном коде, пропорционального длине израсходованной аэрофотопленки, на входы блока 26 арифметических действий и блока 16 дешифраторов.

Блок 26 арифметических действий предназначен для решения уравнений (1-6) по определению продолжительности проявления, фиксирования и окончательной промывки аэрофотопленки и подачи сигналов, пропорциональных этим величинам, в двоичном коде на вход блока 16 дешифраторов и далее на второй, третий и четвертый дешифраторы соответственно.

Блок 27 сигнализации служит для включения световой и зьуковой сигнализаций, информирующих оператора об ограниченном остатке неэкспонированной азрофотопленки, об экспонировании заданного количества кадров, об экспонировании всей аэрофотопленки и о том, что аэрофотоаппарат выключен. В блоке сигнализации размещены светодиоды, один из которых сигнализирует об ограниченном остатке неэкспонированных кадров, другой — о том, что запланированное количество кадров экспонировано, третий — о том, что экспонирована вся аэрофотопленка. B этом же блоке размещены генератор изменения длительности свечения светодиодов, звуковая сирена, сигнализирующая об экспонирования всей аэрофотопленки, и светодиод, сигнализирующий о том, что аэрофотоаппарат выключен.

Пульт 28 выбора индицируемой информации предназначен для обеспечения возможности индицирования необходимой информации (длины экспонированной аэрофотопленки, продолжительности проявления и др.) в блоке 14 индикации по желанию оператора.

Задатчик 29 кюветного времени проявления служит для установки числа, соответ5

45 ствующего времени проявления одного кадра в кювете. Здесь же устанавливаются и другие параметры, необходимые для решения уравнений (1-6), и преобразования их в двоичный код, а также переключатель типа проявочного прибора: Ручное" — "Полуавтомат".

Пульт 30 управления предназначен для управления работой и осуществления контроля аэрофотоаппарата.

Первый датчик 1 фотоэлектрический состоит из оптронной пары и модулятора, представляющего собой диск с отверстиями. Диск жестко соединен с осью мерного валика, Диаметр диска и количество отверстий в нем выбираются таким образом, чтобы при перемотке аэрофотопленки на длину, равную размеру одного кадра с межкадровым промежутком, на вход делителя 5 частоты поступало десять импульсов, Такое количество импульсов обеспечивает наиболее простое выполнение остальной части схемы.

Второй фотоэлектрический датчик 2 представляет собой оптронную пару, состоящую из светодиода, работающего в инфракрасном диапазоне, и фотодиода. При перемещении ракорда между элементами оптопары на выходе фотодиода сигнал будет отсутствовать, т.к. материал ракорда непрозрачен для инфракрасных лучей. В момент прохождения склейки ракорда с аэрофотопленкой на выходе фотодиода появится сигнал, который будет подаваться на вход второго усилителя-формирователя 4.

Остальные элементы предлагаемого устройства могут быть выполнены с- использованием стандартных микросхем, транзисторов и переключателей: — усилители-формирователи, делитель частоты, линия задержки, генератор импульсов, блоки дешифраторов, счетных и арифметических действий, схемы сравнения, триггер, счетчик импульсов, схемы ИЛИ и формирователь импульсов собираются с использованием стандартных микросхем соответствующих типов; — электронные ключи, электронный переключатель, пульт выбора индицируемой информации, задатчики кадров и кюветного времени проявления могут быть выполнены с использованием зависимых переключателей; — в качестве индикаторов длины экспонированной аэрофотопленки, продолжительности ее проявления, фиксирования и окончательной промывки могут быть использованы цифровые индикаторы типа

АЛС;

1778744

16 — пульт управления входит в комплект аэрофотоаппарата.

Рассмотренные выше элементы устройства в статическом состоянии имеют следующие связи. Выход первого датчика 1 фотоэлектрического соединен с входом первого усилителя-формирователя 3, первый выход которого соединен с входом линии 11 задержки и первым входом четвертого электронного ключа 4, второй выход — с первым входом делителя 5 частоты, первый выход которого соединен с входом первого электронного ключа 6 и первым входом первой схемы ИЛИ 18, второй выход — с первым входом сче-;ного блока 15, вход первой схемы ИЛИ 18 последовательно соединен с входом генератора 12 импульсов и вторым входом счетного блока 15, первый выход которого последовательно соединен с входами формирователя 17 импульсов, второй схемы ИЛИ 19, вторым входом делителя 5 частоты, второй выход счетного блока 15 соединен с первым входом блока 16 дешифраторов, выход линии 11 задержки соединен с третьим входом счетного блока 15, второй выход формирователя 1? импульсов соединен с первыми входами электронного переключателя 13 и блока 14 индикации и вторым входом первой схемы ИЛИ 18, выход блока 16 дешифраторов соединен с вторым входом блока 14 индикации и первыми входами первой и второй схем 20, 21 сравнения, вторые входы которых соединены с выходами первого задатчика 22 кадров и второго задатчика 23 кадров соответственно, выход первой схемы 20 сравнения последовательно соединен с входом второго ключа 7 электронного и первым входом блока 27 сигнализации, выход второй схемы 21 сравнения последовательно соединен с входом третьего ключа 8 электронного и вторым входом блока 27 сигнализации, выход второго фотоэлектрического датчика 2 соединен с входом второго усилителя-формирователя 4, первый выход которого последовательно соединен с входами четвертого электронного ключа 9, счетчика 25 импульсов и вторыми входами блоков 16 дешифраторов и 26 арифметических действий, второй выход последовательно соединен с входами триггера 24, пятого электронного ключа 10, пультом 30 управления аэрофотоаппарата и вторым входом электронного переключателя 13, второй выход пятого электронного ключа 10 соединен с третьим входом блока 27 сигнализации, выход пульта 28 выбора индицируемой информации соединен с третьим входом блока

14 индикации. выход первого электронного ключа 6 соединен с третьим входом переключателя 13 электронного, первый выход которого соединен с четвертым входом блока 14 индикации, а второй выход — с электромагнитом затвора аэрофотоаппарата, 5 Работа предлагаемого устройства осуществляется следующим образом, При проведении предполетной подготовки азрофотооборудования на задатчике

29 кюветного времени проявления устанав10 ливается число, соответствующее продолжительности проявления одного кадра аэрофотопленки, заряженной в кассету(кассетную часть) аэрофотоаппарата (эта величина указана на этикетке упаковочной

15 коробки, в которой хранилась аэрофотопленка). В зависимости от типа проявочного прибора, планируемого к применению при химико-фотографической обработке экспонированной аэрофотопленки, переключа20 тель рода работ, находящийся на лицевой панели задатчика 29 кюветного времени проявления, ставится в положение "Ручное" или "Полуавтомат".

На счетчике кадров, находящемся в

25 счетном блоке 15, устанавливается число, соответствующее количеству кадров, которое может быть экспонировано при аэрофотографировании.

На задатчике 23 кадров устанавливает30 ся число, соответствующее количеству неэкспонированных кадров, при достижении которого в блоке 27 сигнализации должна включиться звуковая сирена. Это количество складывается из числа неэкспонирован35 ных кадров, необходимых для пробного проявления при химико-фотографической обработке. аэрофотопленки, впечатывания сенситометрических клиньев после разрядки кассеты и на опробывание работы азрофото40 аппарата при проведении послеполетной подготовки.

На задатчике 22 кадров устанавливается число, соответствующее количеству кадров, при достижении которого начнет

45 светиться светодиод в блоке 27 сигнализации, информирующей об ограниченном остатке аэрофотопленки, который еще может быть экспонирован.

При зарядке кассеты аэрофотопленкой

50 внутри второго фотоэлектрического датчика 2 в начальный момент будет перемещаться ракорд. При этом сигнал в электронную схему поступать не будет, показания индикатора длины экспонирован55 ной аэрофотопленки, находящегося в блоке

14 индикации, будут равны нулю.

При включении аэрофотоаппарата в работу и нормальной перемотке аэрофотопленки импульсы с пульта управления азрофотоаппарата (ПУ АФА) через элект17

1778744

40

50 ронный переключатель 13 поступают на спусковой электромагнит фотозатвора, при срабатывании которого замыкается цепь питания электродвигателя кассеты, осуществляющего перемотку азрофотопленки через мерный валик. Вращение мерного валика передается жестко связанному с ним диску с отверстиями, модулирующими световой поток в оптоэлектронной паре первого датчика 1 фотоэлектрического, Вырабатываемые при этом в нем сигналы, количество которых пропорционально длине перематываемой аэрофотопленки, поступают на вход первого усилителя-формирователя 3, с первого выхода последнего — на первый вход четвертого ключа 9.электронного и на вход линии 1 задержки, с второго выхода — на первый вход делителя 5 частоты. После перемотки ракорда и прохождения склейки с аэрофотопленкой на выходе второго фотоэлектрического датчика 2 появится сигнал, который поступит на вход второго усилителя-формирователя 4.

Усиленный сигнал с первого выхода второго усилителя-формирователя 4 поступит на второй вход четвертого электронного ключа

9, который откроется и обеспечит прохождение импульсов, поступающих с первого выхода первого усилителя-формирователя

3, на вход счетчика 25 импульсов. С первого выхода счетчика 25 импульсов информации о длине перемотанной аэрофотопленки в двоичном коде будет поступать на вход пятого дешифратора в блоке 16 дешифраторов, с выхода которого информация в десятичном коде будет поступать на вход блока 14 индикации и далее на индикатор длины перемотанной гэрофотопленки. С этого же выхода счетчика 25 импульсов сигналы а двоичном коде будут поступать на второй вход блока 26 арифметических действий, на первый вход которого поступают сигналы в двоичном коде с задатчика 29 кюветного времени проявления. После соответствующих преобразований сигналы, пропорциональные продолжительности проявления, фиксирования и окончательной промывки аэрофильма, с выхода блока

26 арифметических действий в двоичном коде поступят на входы второго, третьего и четвертого дешифраторов в блоке 16 дешифраторов. С выходов этих жедешифраторов информация в десятичном коде о продолжительности проявления, фиксирования и окончательной промывки поступит на второй вход блока 14 индикации и далее на индикаторы продолжительности проявления, фиксирования и окончательной промывки аэрофильма.

При выполнении аэрофотосъемки для исключения свечения многочисленных индикаторов и светодиодов, приводящих к рассеиванию внимания оператора, в устройстве используется пульт 28 выбора индицируемой информации, с помощью которого обеспечивается свечение того или иного индИкатора или светодиода в блоке 14 индикации только п
