Реферат



Использование: при изготовлении и конструировании плодоовощной тары из древесно-волокнистых плит. Сущность изобретения: ящик включает дно 1. боковые стенки 2, выполненные из гнутых V-образных элементов, торцевые стенки 7 и загрузочно-выгрузочное окно 6. При этом гнутые элементы боковых стенок частично перекрывают своими полками дно и загрузочновыгрузочное окно. Ящик собирают на скобках 5 с использованием шести соединительных планок 8 из пиломатериалов. 2 ил.

СОЮЗ СОВЕТСКИ .

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (ОПИСАНИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4881208/13 (22) 11.11,90 (46) 07,12.92. Бюл. ¹ 45 (71) Свердловский научно-исследовательский институт переработки древесины (72) А.И.Шляхтер, Н.А,Брусин и B.Ä.Áåðåнов (56) ГОСТ 26014-83 "Ящики из древесины и древесных листовых материалов для грузов массой 201-20000 кг".

Авторское свидетельство СССР № 1682244, кл. В 65 D 6/00, 1988. (54) ЯЩИК Ж, 1779651 А1 (57) Использование: при изготовлении и конструировании плодоовощной тары из древесно-волокнистых плит. Сущность изобретения: ящик включает дно 1. боковые стенки 2, выполненные из гнутых V-образных элементов, торцевые стенки 7 и загрузочно-выгрузочное окно 6. При этом гнутые элементы боковых стенок частично перекрывают своими полками дно и загрузочновыгрузочное окно. Ящик собирают на скобках 5 с использованием шести соединительных планок 8 из пиломатериалов. 2 ил.

1779651

50

Изобретение относится к изготовлению и конструированию тары из древесных материалов для хранения и транспортирования плодов, овощей и других грузов агропромышленного комплекса.

Известен ящик, изготовленный из пиломатериалов на гвоздях, включающий плотное дно, вертикальные планки, к которым присоединены торцевые и боковые стенки (ГОСТ 2991-85).

Недостатком ящика является большой расход пиломатериалов и недостаточная прочность конструкции.

Известен ящик, содержащий дно и вертикальные планки из пиломатериалов, рамку и боковые стенки из древесно-волокнистой плиты, выполненные из гнутых Ч-образных элементов, расположенных вертикально в углах ящика.

Недостатком ящика является большой расход пиломатериалов и недостаточная прочность, особенно в зоне загрузочно-выгрузочного окна; Возможны поломки ящика, что снижает ее эксплуатационную надежность.

Цель изобретения — повышение эксплуатационной надежности ящика и снижение расхода пиломатериалов на его изготовление.

Поставленная цель достигается тем, что в ящике, включающем дно, боковые стенки из древесно-волокнистой плиты, выполненные из гнутых Ч-образных элементов, торцевые стенки, планки из пиломатериалов и загрузочно-выгрузочное окно, согласно изобретению гнутые элементы расположены параллельно дну и своими полками частично перекрывают дно и загрузочно-выгрузочное окно.

В прототипе гнутые элементы расположены перпендикулярно дну и это не позволяет добиться необходимой жесткости и прочности ящика в зоне загрузочно-выгрузочного окна, ящик легко деформируется и возможны его поломки. Именно по этой причине ящик усилен рамочной конструкцией из пиломатериалов.

В предлагаемой конструкции ящика гнутые элементы расположены горизонтально и перекрывают своими полками частично окно и дно. В зоне загрузочно-выгрузочного окна и дна вдоль их длинных сторон расположены жесткие гнутые элементы. Это повысило жесткость ящика и позволяет весь ящик изготовить из древесно-волокнистых плит с минимальным расходом планок из пиломатериалов.

Таким образом, при новом расположении гнутые элементы сообщают ящику новые, дополнительные свойства — они не

40 только повышаюг прочность ящика, но и повышают жесткость в зоне загрузочно-выгрузочного окна.

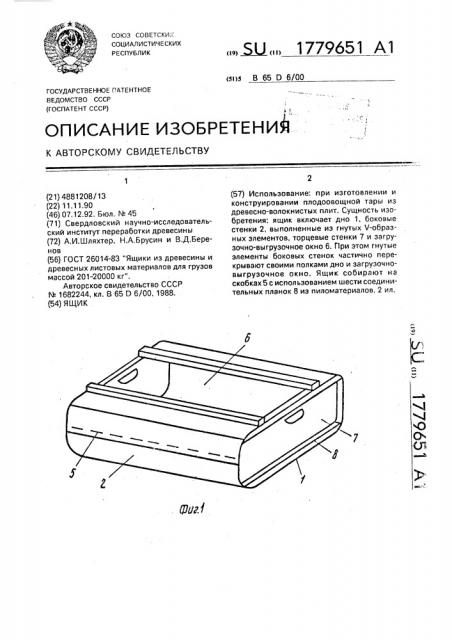

На фиг.1 показан ящик; на фиг.2 — вид со стороны торцовой стенки ящика.

Ящик включает дно 1 прямоугольной формы, изготовленное из древесно-волокнистой плиты, боковые стенки 2 из древесно-волокнистой плиты. выполненные из гнутых Ч-образных элементов 3 и 4, соединенных между собой скобками 5.

При этом полки гнутых элементов частично перекрывают дно и загрузочно-выгрузочное окно 6. Дно 1 опирается на гнутые элементы и соединено с ними скобками.

С торцов ящика расположены торцевые стенки 7 из древесно-волокнистой плиты, связанные с боковыми стенками и дном планками 8 из пиломатериалов с помощью скобок. Вдоль длинных сторон загрузочновыгрузочного окна на гнутых элементах закреплены планки 9 из пиломатериалов.

В торцевых стенках ящика выполнены отверстия 10 для переноски ящика руками.

В дне и стенках ящика могут быть выполнены вентиляционные отверстия (не показаны).

Сборку ящика осуществляют следующим образом.

На торцевые стенки 7 прибивают планки 8, а на гнутые элементы 3 — планки 9.

Затем гнутые элементы 3 и 4 соединяют между собой скобками 5. К полученным Собразным боковым стенкам прибивают дно

1, а затем вставляют торцевые стенки 7 и планками 8 соединяют их скобками или гвоздями с боковыми стенками и дном.

Поскольку гнутые элементы частично перекрывают дно и загрузочно-выгрузочное окно, то жесткость ящика, особенно в диагональных направлениях, повышается. Это особенно важно, когда при сборе, например, плодов или овощей ящики переносятся многократно с места на место и заполненные грузом не всегда занимают горизонтальное положение.

Поскольку ящик изготовлен почти полностью из древесно-волокнистой плиты, то он легкий, для его сборки необходимо только 6 планок из пиломатериалов.

Формула изобретения

Ящик, содержащий днище, боковые стенки. выполненные из гнутых древесноволокнистых плит в форме V-образных элементов, торцевые стенки, соединительные планки из пиломатериалов и загрузочноразгрузочный проем, образованный между боковыми и торцевыми стенками, отличающийся тем, что, с целью

1779651

Составитель А; Шляхтер

Техред M.Ìîðãåíòàë . Корректор М. Максимишинец

Редактор С. Кулакова

Заказ 4415 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при CKHT СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 повышения прочности и снижения материалоемкости, гнутые V-образные элементы размещены внахлест один на другом параллельно боковым кромкам днища с частичным перекрытием своими полками загрузочно-разгрузочного окна и днища.
