Рабочее оборудование одноковшового экскаватора
Иллюстрации
Показать всеРеферат
Изобретение относится к горным машинам , в частности, к одноковшовым экскаваторам . Цель - повышение долговечности рабочего оборудования одноковшового экскаватора за счет снижения динамических нагрузок при одновременной работе механизмов напора и подъема. Для этого упругодемпфирующий механизм (М) образован валом 1 с блоками 2, кронштейнами 4 и 5, пневмоцилиндрами 6 и 7 и канатами 8. При экскавации забоя в работе участвуют одновременно М 11 напора и М 13 подъема. Усилие от экскавации воспринимается осью головных блоков 9, а канаты 8 передают усилия через блоки 2 кронштейнами 4 и 5 и пневмоцилиндры 6 и 7 на двуногую стойку 3. 1 ил.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ .
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4079711/03 (22) 05.05.86 (46) 07.12.92. Бюл. ЬЬ 45 (71) Московский горный институт (72) P,Þ.Ïoäýðêè, M.P.Õðoìîé, Я.Р.Ткачук и
В.З.Ткачук (56) Авторское свидетельство СССР
%975917, кл. Е 02 F 3/38, 1981.
Авторское свидетельство СССР
N- 1720317, кл. Е 02 F 3/38, 1983.
1 (54) РАБОЧЕЕ ОБОРУДОВАНИЕ ОДНО-!
КОВШОВДГО ЭКСКАВАТОРА (57) Изобретение относится к горным машинам, в частности, к одноковшовым зкскава„., Ы,„1779715 А1 торам. Цель — повышение долговечности рабочего оборудования одноковшового экскаватора за счет снижения динамических нагрузок при одновременной работе механизмов напора и подъема. Для этого упругодемпфирующий механизм (М) образован валом 1 с блоками 2, кронштейнами 4 и 5, пневмоцилиндрами 6 и 7 и канатами 8. При экскавации забоя в работе участвуют одновременно М 11 напора и M 13 подъема.
Усилие от экскавации воспринимается осью головных блоков 9, а канаты 8 передают усилия через блоки 2 кронштейнами
4 и 5 и пневмоцилиндры 6 и 7 на двуногую стойку 3. 1 ил.
1779715
Составитель Г.Новикова
Техред M.Moðãeíòàë Корректор Н Гунько
Редактор
Заказ 4418 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035. Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
Изобретение, относится к горным машинам, в частности к одноковшовым экскаваторам типа "механическая лопата", эксплуатирующим в условиях, характеризующихся повышенной вибрацией и наличием значительных динамических нагрузок.
Целью изобретения является повышеwe его долговечности за счет снижения.динамических нагрузок при одновременной работе механизмов напора и подъема.

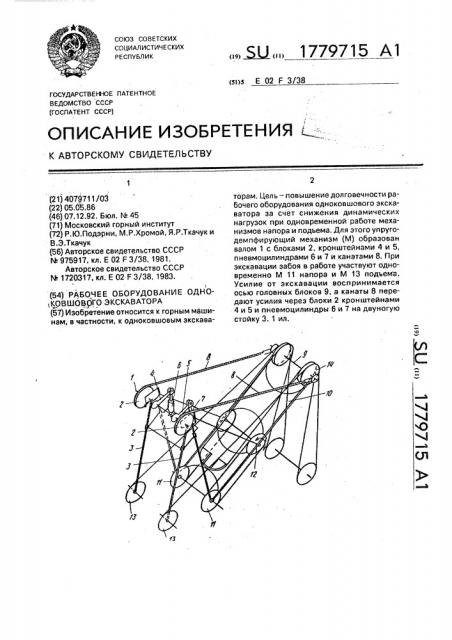

На. чертеже схематически изображено рабачее оборудование экскаватора.
Оборудование содержит вал 1 с блоками 2, установленный на двуногой стойке экскаватора 3, кронштейны 4 и 5, одни концы которых жестко прикреплены к валу 1, а другие через пневмогидроцилиндры 6 и 7 закреплены на двуногой стойке экскаватора
3. Канаты, подвески 8 жестко связывают ось головных блоков 9, закрепленных на верхней секции стрелы 10, с блоками 2, механизмы.11 напора с напорным валом 12 и механизм 13 . подъема ковша экскаватора, Вал 1 с блоками 2, кронштейнами 4 и 5, пневмагидроцилиндрами 6 и 7, канатами подвески 8 образуют упругодемпфирующий механизм.
Рабочее оборудование одноковшоваго экскаватора работает следующим образом.
При экскавации забоя в работе участвуют одновременно механизм 11 напора и механизм 13 подъема. Усилие от экскавации воспринимаются осью головных блоков 9, закрепленных на верхней секции стрелы 10, имеющей возможность совершать колвбательные движения относительно оси напорного вала 12. В свою очередь канаты передают усилия через блоки 2 кронштейнами 4 и 5 и через пневмогидроцилиндры 6 и 7 на
5 двуногую стойку экскаватора 3.
При этом энергия динамической составляющей нагрузки рассеивается при помощи упругодемпфирующего механизма, образуемого из вала 1 с блоками 2, кронштейнов 4
10 и 5, пневмогидроцилиндров 6 и 7 и канатов . подвески 8, при этом коэффициент динамичности рабочего оборудования экскаватора уменьшается за счет работы механизмов напора и подъема.
Формула изобретения
Рабочее оборудование одноковшавого экскаватора, включающее стрелу, связан20 ную с ней рукоять, двуногую стойку, головные блоки с осью. размещенные в верхней части стрелы, и упругодемпфирующий механизм с кронштейнами и установленными на них пневмогидрацилиндрами, о т л и ч а ю25 щ е е с я тем, что, с целью повышения его долговечности за счет снижения динамических нагрузок при одновременной работе механизмов напора и подъема, упругодемпфирующий механизм снабжен валом с бло30 ками, установленными на двуногой стойке, а блоки связаны с верхней частью стрелы посредством канатов, при этом одни концы кронштейнов установлены на валу, а другие пневмоцилиндрами связаны с двуногой
35 стойкой,
