1779962

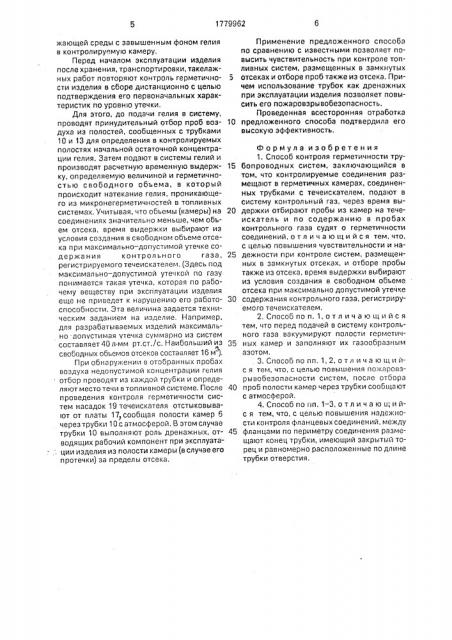

10 жающей среды с завышенным фоном гелия в контролируемую камеру.

Перед началом эксплуатации иэделия после хранения, транспортировки, такелажных работ повторяют контроль герметичности изделия в сборе дистанционно с целью подтверждения его первоначальных характеристик по уровню утечки, Для этого, до подачи гелия в систему, проводят принудительный отбор проб воздуха из полостей, сообщенных с трубками

10 и 13 для определения в контролируемых полостях начальной остаточной концентрации гелия. Затем подают в системы гелий и производят расчетную временную выдержку, определяемую величиной и герметичностью свободного объема, в который происходит натекание гелия, проникающего из микронегерметичностей в топливных системах. Учитывая, что объемы (камеры) на соединениях значительно меньше, чем объем отсека, время выдержки выбирают из условия создания в свободном объеме отсека при максимально — допустимой утечке содержания контрольного газа, регистрируемого течеискателем. (Здесь под максимально-допустимой утечкой по газу понимается такая утечка, которая по рабочему веществу при эксплуатации иэделия еще не приведет к нарушению его работоспособности. Эта величина задается техническим заданием на изделие. Например, для разрабатываемых изделий максимально допустимая утечка суммарно из систем составляет 40 л мм рт,ст./с. Наибольший из свободных объемов отсеков составляет 16 м ).

При обнаружении в отобранных пробах воздуха недопустимой концентрации гелия отбор проводят из каждой трубки и определяют место течи в топливной системе. После проведения контроля герметичности систем насадок 19 течеискателя отстыковывают от платы 17, сообщая полости камер 6 через трубки 10 с атмосферой. В этом случае трубки 10 выполняют роль дренажных, отводящих рабочий компонент при эксплуата . ции изделия из полости камеры (вслучаеего протечки) за пределы отсека.

Применение предложенного способа по сравнению с известными позволяет повысить чувствительность при контроле топливных систем, размещенных в замкнутых отсеках и отборе проб также иэ отсека, Причем использование трубок как дренажных при эксплуатации изделия позволяет повысить его пожаровзрывобезопасность.

Проведенная всесторонняя отработка предложенного способа подтвердила его высокую эффективность, Формула изобретения

1. Способ контроля герметичности трубопроводных систем, заключающийся в том, что контролируемые соединения размещают в герметичных камерах, соединенных трубками с течеискателем, подают в систему контрольный газ, через время выдержки отбирают пробы из камер на течеискатель и по содержанию B пробах контрольного газа судят о герметичности соединений, отличающийся тем, что, с целью повышения чувствительности и надежности при контроле систем, размещенных в замкнутых отсеках, и отборе пробы также из отсека, время выдержки выбирают из условия создания в свободном объеме отсека при максимально допустимой утечке содержания контрольного газа, регистрируемого течеискателем.

2. Способ по и. 1, о тл и ч а ю шийся тем, что перед подачей в систему контрольного газа вакуумируют полости герметичных камер и заполняют их газообразным азотом, . 3. Способ по пп. 1, 2, о т л и ч а ю щ и йс я тем, что, с целью повышения пожаровзрывобезопасности систем, после отбора проб полости камер через трубки сообщают с атмосферой.

4. Способ по пп. 1-3, отл и ч а ю щи йс я тем, что, с целью повышения надежности контроля фланцевых соединений, между фланцами по периметру соединения размещают конец трубки, имеющий закрытый торец и равномерно расположенные по длине трубки отверстия, 1779962
