Реферат



Использование: в сварных прямошовных трубах, работающих под давлением. Сущность изобретения; ребра жесткости выполнены в виде монолитной с основным металлом сетки рядов ромбовидной формы. 4 ил.

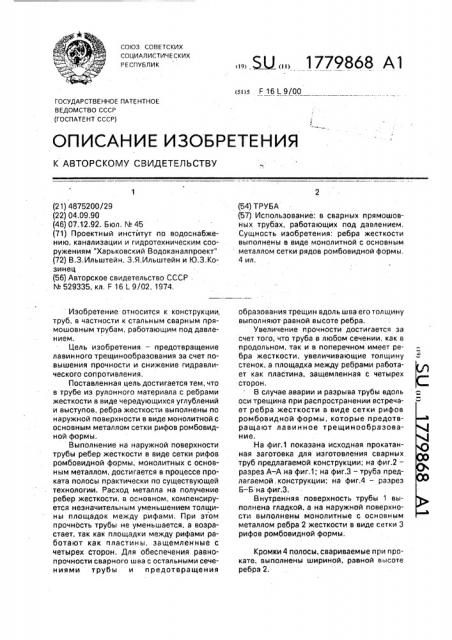

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з F 16 L 9/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4875200/29 (22) 04.09,90 (46) 07.12.92. Бюл. N 45 (71) Проектный институт по водоснабжению, канализации и гидротехническим сооружениям "Харьковский Водоканалпроект" (72) В.Ç.Ильштейн, 3.Я.Ильштейн и Ю.Ç,КозинеЦ (56) Авторское свидетельство СССР .

N. 529335, кл. F 16 L 9/02, 1974.

Изобретение относится к конструкции. труб, в частности к стальным сварным прямошовным трубам, работающим под давлением.

Цель изобретения — предотвращение лавинного трещинообразования за счет повышения прочности и снижение гидравлического сопротивления.

Поставленная цель достигается тем, что в трубе из рулонного материала с ребрами жесткости в виде чередующихся углублений и выступов, ребра жесткости выполнены по наружной поверхности в виде монолитной с основным металлом сетки рифов ромбовидной формы.

Выполнение на наружной поверхности трубы ребер жесткости в виде сетки рифов ромбовидной формы, монолитных с основным металлом, достигается в процессе проката полосы практически по существующей технологии. Расход металла на получение ребер жесткости, в основном, компенсируется незначительным уменьшением толщины площадок между рифами, При этом прочность трубы не уменьшается, а возрастает, так как площадки между рифами работают как пластины, защемленные с четырех сторон. Для обеспечения равнопрочности сварного шва с остальными сечениями трубы и предотвращения

„„SU„„1779868 А1 (54) ТРУБА (57) Использование: в сварных прямошовных трубах, работающих под давлением.

Сущность изобретения; ребра жесткости выполнены в виде монолитной с основным металлом сетки рядов ромбовидной формы, 4 ил. образования трещин вдоль шва его толщину выполняют равной высоте ребра.

Увеличение прочности достигается за счет того, что труба в любом сечении, как в продольном, так и в поперечном имеет ребра жесткости. увеличивающие толщину стенок, а площадка между ребрами работает как пластина, защемленная с четырех сторон, В случае аварии и разрыва трубы вдоль оси трещина при распространении встречает ребра жесткости в виде сетки рифов ромбовидной формы, которые предотвращают лавинное трещинообразование.

На фиг.1 показана исходная прокатанная заготовка для изготовления сварных труб предлагаемой конструкции; на фиг.2— разрез А-.А на фиг,1; на фиг.3 — труба предлагаемой. конструкции; на фиг.4 — разрез

Б-Б на фиг.3.

Внутренняя поверхность трубы 1 выполнена гладкой, а на наружной поверхности выполнены монолитные с основным металлом ребра 2 жесткости в виде сетки 3 рифов ромбовидной формы.. Кромки 4 полосы, свариваемые при прокате, выполнены шириной, равной высоте ребра 2.

1779868 фи:3

4ur. Ф

Составитель И. Салькова

Техред M.Ìîðãåíòàë Корректор H. Слободя н и к

Редактор Л. Волкова

Заказ 4426 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина. 101

Использование предлагаемого технического решения позволяет значительно увеличить надежность трубопроводов. а увеличение прочности труб на 20-30% без увеличения их материалоемкости позволяет сэкономить 10-15% веса расходуемых труб, обеспечить снижение капитальных и эксплуатационных расходов за счет предотвращения лавинного трещинообразования.

Формула изобретения

Труба с ребрами жесткости на наружной поверхности в виде чередующихся углублений и выступов, отличающаяся

5 тем, что, с целью предотвращения лавинного трещинообразования за счет повышения прочности и снижения гидравлического сопротивления, ребра жесткости выполнены в виде монолитной с основным металлом сет10 ки рифов ромбовидной формы.
