Устройство для сушки клеевого слоя при ремонте нефтепровода

Устройство для сушки клеевого слоя при ремонте нефтепровода

Иллюстрации

Показать все

Реферат



Сущность изобретения: на трубопроводе установлена накладка с системой каналов , сообщенных патрубками с приемной и нагнетательной линиями парогенератора. Накладка выполнена в виде параллельно расположенных трубок, соединенных между собой гибкими гофрированными шлангами и образующих систему каналов. Концы каждого шланга снабжены ниппелем и накидной гайкой. 2 ил.

,фф

1 (;OH13 <,()I F I(;I;l1X

СОЦИАЛИС1И lf «KlrlX

РГ- СГ1УЬЛИК

is1)s F 16 1 53/00, 55/18

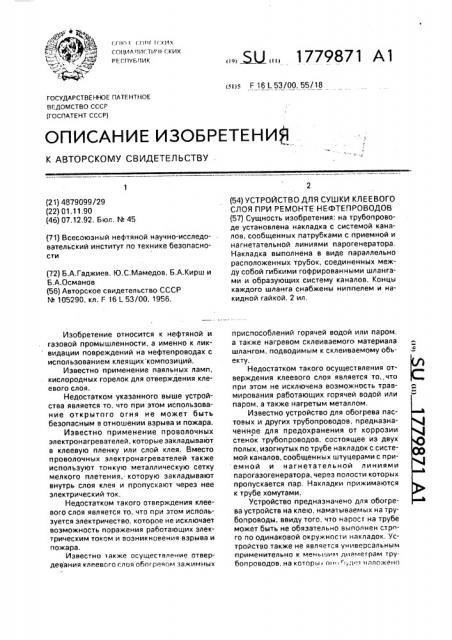

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ8

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4879099/29 (22) 01.11.90 (46) 07.12.92. Бюл. ¹ 45

6 (71) Всесоюзный нефтяной научно-исследовательский институт по технике безопасности (72) Б.А.Гаджиев, Ю.С.Мамедов, Б.А.Кирш и

Б.А.Османов (56) Авторское свидетельство СССР

¹ 105290. кл. F 16! 53/00. 1956.

Изобретение относится к нефтяной и газовой промышленности, а именно к ликвидации повреждений на нефтепроводах с использованием клеящих композиций.

Известно применение паяльных ламп, кислородных горелок для отверждения клеевого слоя.

Недостатком указанного выше устройства является то, что при этом использование открытого огня не может быть безопасным в отношении взрыва и пожара.

Известно применение проволочных электронагревателей, которые закладывают в клеевую пленку или слой клея. Вместо проволочных электронагревателей также используют тонкую металлическую сетку мелкого плетения, которую закладывают внутрь слоя клея и пропускают через нее электрический ток.

Недостатком такого отверждения клеевого слоя является то, что при этом используется электричество. которое не исключает воэможность поражения работающих электрическим током и возникновения взрыва и пожара.

Известно 1акже осуществление отвердевания клеевгго глоя обо ре ом зажимных,... Ж,, 1779871 Al (54) УСТРОЙСТВО ДЛЯ СУШКИ КЛЕЕВОГО

СЛОЯ ПРИ РЕМОНТЕ НЕФТЕПРОВОДОВ (57) Сущность изобретения: на трубопроводе установлена накладка с системой каналов, сообщенных патрубками с приемной и нагнетательной линиями парогенератора.

Накладка выполнена в виде параллельно расположенных трубок, соединенных между собой гибкими гофрированными шлангами и образующих систему каналов. Концы каждого шланга снабжены ниппелем и накидной гайкой, 2 ил. приспособлений горячей водой или паром, а также нагревом склеиваемого материала шлангом, подводимым к склеиваемому объекту.

Недостатком такого осуществления отверждения клеевого слоя является то„что при этом не исключена возможность травмирования работающих горячей водой или паром, а также нагретым металлом.

Известно устройство для обогрева пастовых и других трубопроводов, предназначенное для предохранения от коррозии стенок трубопроводов, состоящее из двух полых, изогнутых по трубе накладок с системой каналов, сообщенных штуцерами с приемной и нагнетательной линиями парогазогенератора, через полости которых пропускается пар. Накладки прижимаются к трубе хомутами. устройство предназначено для обогрева устройств на клею, наматываемых на трубопроводы, ввиду того, что нарост на трубе может быть не обязательно выполнен строго по одинаковой окружности накладок. Устройство также не является универсальным применительно к меньшим диаметрам трубопроводов, на которы, он. „дс.1 наложено

1779871 с зазором, или же на больших диаметрах, когда оно не сможет быть надетым вообще, Кроме того, наличие по два приемных и нагнетательных патрубка штуцеров усложняет конструкцию.

Цель изобретения — расширение эксплуатационныхых возможностей, Цель достигается тем, что в известном устройстве, состоящем из надеваемых на трубу накладок с системой каналов, сообщенных патрубками с приемной и нагнетательной линиями парогенератора, накладка выполнена в виде параллельно расположенных трубок, соединенных между. собой гибкими гофрированными шлангами, образующих системы каналов, при этом концы каждого шланга соединены ниппелем и накидной гайкой, Для сушки клеевого слоя устройство наматывают на поверхность ремонтируемого места. и отводы его соединяют к парогенератору. С целью защиты создаваемого тепла устройство накрывают тендом, который защищает место установки устройства от холодного воздействия окружающей среды, При этом трубочки находятся в параллельном положении к оси трубопровода.

Устройство может применяться на различных диаметрах трубопроводов, что зависит от количества трубочек в устройстве.

На фиг,1 показано устройство в развернутом виде (в одну плоскость); на фиг,2 — то же, надетое на клеевой слой на трубопроводе.

Устройство для сушки клеевого слоя при ремонте нефтепроводов состоит из дюралюминиевых параллельно расположенных трубочек 1, образующих систему каналов, концы которых соединены гибкими гофрированными шлангами 2, отводов 3 и 4, соединяющих шланги с приемной, по расположению стрелки Б и нагнетательной А, линиями парогенератора. Концы шлангов оканчиваются ниппелем 5 и накидной гаи кой 6 и соединяются друг с другом после огибания трубопровода устройством.

Параметры трубочек следующие: на5 ружный диаметр около 20 мм, внутренний

15 мм, длина около 1 м.

Устройство работает следующим образом, После окончания ремонтных работ на

10 трубопроводе описанным устройством обматывается поврежденное место трубопровода 7 так, чтобы трубочки 1 располагались параллельно оси трубопровода. Затем соединяются ниппелем 5 с накидными гайками

15 6 и его отводы 3 и 4 присоединяются к приемной Б и нагнетательной А линиями парогенератора, Создают циркуляцию в системе. В зимнее время, особенно в условиях Крайнего Севера, для исключения по20 терь тепла устройство изолируют от внешнего воздействия .

Устройство может применяться на различных диаметрах трубопровода, что зависит от количества трубочек также, т.е. чем

25 больше количество трубочек, тем больше возможности использования устройства. На больших диаметрах трубопроводов, при этом сокращаются потери теплового агента и упрощается конструкция, 30 Формула изобретения

Устройство для сушки клеевого слоя при ремонте нефтепроводов, содержащее установленную на трубопроводе накладку с системой каналов, сообщенных пьтрубками с

35 приемной и нагнетательной линиями парогенератора, о т л и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможностей, накладка выполнена в виде паФ раллельно расположенных . трубок, 40 соединенных между собой гибкими гофрированными шлангами и образующих систему каналов, при этом концы каждого шланга снабжены ниппелем и накидной гайкой.

1779071
