Реферат



Использование: испытания изделий на вибропрочность и виброустойчивость. Сущность: при испытании измеряют вибрацию в нескольких точках, расположенных вблизи мест крепления, и по сигналу контрольного виброизмерительного преобразователя (В1/1П) задают нормативную вибрацию. В случае превышения коэффициентом неравномерности распределения уровня вибрации допустимого значения изменяют жесткость приспособления для установки изделия на столе стенда. При использовании приспособления с измененной жесткостью в качестве контрольного используют ВИП, установленный в той точке, в которой до изменения жесткости упомянутый коэффициент неравномерности превышал допустимое значение. 4 ил. U

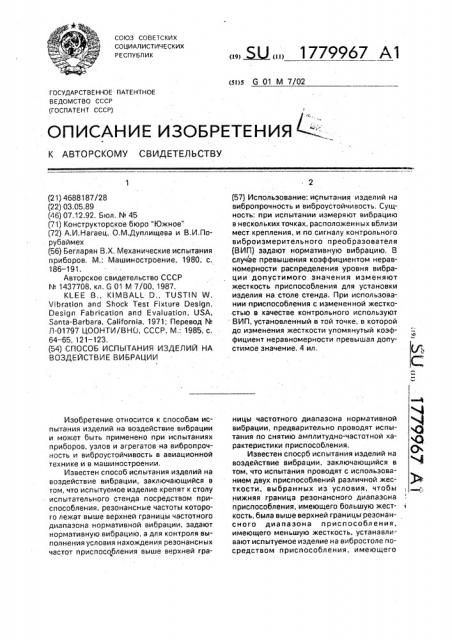

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 М 7/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4688187/28 (22) 03.05.89 (46) 07.12.92. Бюл. N - 45 (71) Конструкторское бюро "Южное" (72) А.И.Нагаец, О.М.Дуплищева и В.И.lloруба ймех (56) Бегларян B.Õ. Механические испытания приборов, M. Машиностроение, 1980, с.

186 — 191.

Авторское свидетельство СССР

N 1437708, кл. G 01 M 7/00. 1987, KLEЕ В., KIÌВА(1 О., TUST1N W.

Vibration and Shock Test Fixture Оез!9п.

Design Fabrication and Evaluation, USA, Santa-Barbara, California, 1971; Перевод М

Л-01797 ЦООНТИ/BHQ, СССР, М.: 1985, с.

64 — 65, 121 — 123, (54) СПОСОБ ИСПЫТАНИЯ ИЗДЕЛИЙ НА

ВОЗДЕЙСТВИЕ ВИБРАЦИИ

Изобретение относится к способам испытания изделий на воздействие вибрации и может быть применено при испытаниях приборов, узлов и агрегатов на вибропрочность и виброустойчивость в авиационной технике и в машиностроении.

Известен способ испытания изделий на воздействие вибрации, заключающийся в том, что испытуемое изделие крепят к столу испытательного стенда посредством приспособления, резонансные частоты которого лежат выше верхней границы частотного диапазона нормативной вибрации, задают нормативную вибрацию, а для контроля выполнения условия нахождения резонансных частот приспособления выше верхней гра„,. Ж,, 1779967 А1 (57) Использование: испытания изделий на вибропрочность и виброустойчивость. Сущность: при испытании измеряют вибрацию в нескольких точках, расположенных вблизи мест крепления, и по сигналу контрольного виброизмерительного преобразователя (ВИП) задают нормативную вибрацию. В случае превышения коэффициентом неравномерности распределения уровня вибрации допустимого значения изменяют жесткость приспособления для установки изделия на столе стенда. П ри испол ьзовании приспособления с измененной жесткостью в качестве контрольного используют ВИП, установленный в той точке. в которой до изменения жесткости упомянутый коэффициент неравномерности превышал допустимое значение. 4 ил. ницы частотного диапазона нормативной вибрации, предварительно проводят испы- @ тания по снятию амплитудно-частотной характеристики приспособления.

Известен спосрб испытания изделий на воздействие вибрации, заключающийся в 4 том, что испытания проводят с использованием двух приспособлений различной жесткости, выбранных из условия, чтобы нижняя граница резонансного диапазона приспособления, имеющего большую жесткость, была выше верхней границы резонансного диапазона приспособления, имеющего меньшую жесткость, устанавли. вают испытуемое изделие на вибростоле посредством приспособления. имеющего

1779967

30

45

55 большую жесткость, и воздействуют на него вибрацией в диапазоне частот от нижней границы нормативного частотного диапазона до нижней границы резонансного диапазона этого приспособления, затем устанавливают испытуемое изделие на вибростоле посредством приспособления, имеющего меньшую жесткость и воздействуют на него вибрацией в диапазоне частот от нижней границы резонансного диапазона приспособления, имеющего большую жесткость до верхней границы нормативного диапазона частот, Наиболее близким по технической сущности к предлагаемому изобретению является способ испытания изделий на воздействие вибрации, по которому испытуемое иэделие устанавливают на столе испытательного стенда посредством приспособления, в нескольких точках, расположенных вблизи мест крепления иэделия, размещают виброизмерительные преобразователи, по сигналу одного иэ которых, контрольного, задают нормативную вибрацию, определяют разброс уровней вибрации, и, в случае, если коэффициент неравномерности распределения уровня вибрации в какой-либо из точек установки виброизмерительных преобразователей превышает допустимое значение, изменяют жесткость приспособления и определяют разброс уровней вибрации измененного приспособления.

Недостаток способа состоит в том, что при определении разброса уровней вибрации измененного приспособления в качестве контрольного виброизмерительного преобразователя не используют виброизмерительный преобразователь, установленный в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибраций превышал допустимое значение.

Целью изобретения является повышение точности испытаний.

Поставленная цель достигается тем, что при определении разброса уровней вибрации измененного приспособления в качестве контрольного используют виброизмерительный преобразователь, устанбвленный в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибрации превышал допустимое значение, Сущность способа заключается в том, что испытуемое изделие устанавливают на столе испытательного стенда посредством приспособления, в нескольких точках, расположенных вблизи мест крепления изделия, размещают виброизмерительные преобразователи, по сигналу одного из которых, контрольного, задают нормативную вибрацию, определяют разброс уровней вибрации и, в случае, если коэффициент неравномерности распределения уровня вибрации в какой-либо иэ точек установки виброизмерительных преобразователей превышает допустимое значение, изменяют жесткость приспособления и определяют разброс уровней вибрации измененного приспособления; при этом при определении разброса уровней вибрации измененного приспособления в качестве кон трол ьно го и сп ол ьзуют ви бра и змерительный преобразователь, установленный в точке, в которой до изменения жесткости приспособления коэффициент неравномерности. распределения уровня вибраций превышал допустимое значение, Отличительными признаками изобретения является использование, в качестве контрольного, виброиэмерительного преобразователя, установленного в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибрации превышал допустимое значение.

На фиг.1 представлено приспособление с испытуемым изделием и виброизмерительными преобразователями в точках А, В

С с расположением контрольного виброизмерительного преобразователя в точке С: на фиг.2 — приспособление с измененной жесткостью и новым положением контрольного виброизмерительного преобразователя в точке Б (в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибрации превышал допустимое значение); на фиг.3— амплитудно-частотные характеристики в точках А, Б, С приспособления, изображенного на фиг,1; нэ фиг,4 — амплитудно-частотные характеристики в точках А, Б. С приспособления с измененной жесткостью и новым положением контрольного виброизмерител ьного преобразователя.

Способ осуществляют следующим образом.

Испытуемое изделие 1 (клапан) устанавливают на столе испытательного стенда 4 посредством приспособления (состоя щего из стойки 2 и призмы 3). В точке С приспособления (стойка 2) размещают контрольный виброизмерительный преобразователь 5, по которому задают нормативные вибрации, На приспособлении (призма 3) размещают дополнительные виброизмерительные преобразователи 6, 7 в местах непосредственного крепления изделия 1 к присплсоблеHMK) 1779967

55 (призма 3). Возбуждают стол испытательного стенда 4 в нормативном диапазоне частот и регистрируют показания виброизмерительных преобразователей 5, 6, 7 (фиг.3, кривые К, L M). где кривая К— амплитудно-частотная характеристика приспособления (стойки 2) в точке С; кривая L— амплитудно-частотная характеристика приспособления (призма 3) в точке А; кривая М вЂ” амплитудно-частотная характеристика приспособления (призма 3) в точке Б.

Определяют разброс уровня вибрации и коэффициент неравномерности распределения уровня вибрации в местах установки виброизмерительных преобразователей 5, 6, 7 (точки А, Б, С). Если коэффициент неравномерности распределения уровня вибрации s какой-либо из точек установки виброизмерительных преобразователей 5, 6, 7 превышает допустимое значение (фиг.3, кривая М), изменяют жесткость приспособления, используют в качестве контрольного виброизмерительный преобразователь, установленный в точке, в которой до изменения жесткости приспособления, коэффициент неравномерности распределения уровня вибрации превышал допустимое значение (точка Б, фиг.3, кривая М) ивновь проводят испытания по снятию амплитудно-частотной характеристики приспособления с измененной жесткостью (фиг.4, кривые N, P, Q). Здесь кривая N — амплитудно-частотная характеристика приспособления с измененной жесткостью в точке С; кривая P — амплитудно-частотная характеоистика приспособления с измененной жесткостью в точке А: кривая 0 амплитудно-частотная характеристика приспособления с измененной жесткостью в точке Б.

Пример. Провели испытания клапана

1 по предлагаемому способу в диапазоне частот 20 — 1280 Гц. На призме 3 в точке Б было обнаружено превышение уровня виброускорения и коэффициента неравномерности распределения уровня виброускорения по сравнению с заданным более чем в 2 раза (фиг.3, кривая M). Изменили жесткость приспособления (фиг,2): конфигурацию призмы 3 и количество мест креплений призмы 3 к стойке 2. В качестве контрольного виброиэмерительного преобразователя (по сигналу которого задают вибрацию) испольэовали виброизмерительный преобразователь 7. установленный на призме 3 в точке Б (т.е. в точке, в которой было обнаружено превышение уровня виброускорения и коэффициента неравномерности распределения уровня виброускорения по сравнению с заданным) возбуждали нормативную вибрацию в диапазоне частот

20-1280 Гц. В процессе испытаний регистрировали показания виброизмерительных преобразователей 5, 6, 7 (фиг.4, кривые N, Р, О). Определили разброс уровня вибрации и коэффициент неравномерности распределения уровня вибрации в местах установки виброизмерительных преобразователей 5, 6, 7 в точках А, Б, С приспособления с измененной жесткостью. Уровень вибрации и коэффициент неравномерности распределения уровня вибрации в местах установки виброизмерительных преобразователей не превысил заданных значений.

Изменение жесткости приспособления и расположение контрольного виброизмерительного преобразователя в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибрации превышал допустимое значение. обеспечивает более равномерное распределение воздействующих на испытуемое изделие вибраций.

Формула изобретения

Способ испытания изделий на воздействие вибрации. по которому испытуемое изделие устанавливают на столе испытательного стенда посредством приспособления, в нескольких точках, расположенных вблизи мест крепления изделия, размещают виброизмерительные преобразователи, по сигналу одного иэ которых, контрольного, задают нормативную вибрацию. определяют разброс уровней вибрации и, в спу <ае, если коэффициент неравномерности распределения уровня вибрации в какой-либо из точек установки виброизмерительных преобразователей превышает допустимое значение, изменяют жестлость приспособления и определяют разброс уровней вибрации измененного приспособления, о т л ич а ю шийся тем, что, с целью повышения точности испытаний за счет более равномерного распределения воздействующих на испытуемое изделие вибраций, при определении разброса уровней вибрации измененного приспособления в качестве контрол ьн ого испол ьзуют виброизмерительный преобразователь, установленный в точке, в которой до изменения жесткости приспособления коэффициент неравномерности распределения уровня вибраций npeBblLUBJl допустимое значение.
