Устройство для измерения потерь мощности на корону

Устройство для измерения потерь мощности на корону

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для измерения потерь мощности на корону на воздушных линиях электропередачи. Устройство содержит согласующие трансформаторы 1,12, постовые выпрямители 2,7,преобразователь 3 тока в оптическое излучение, приемник 4 оптического излучения, световод 5, усилитель 6, конденсаторы 8-10, индуктивность 11, трансформатор 13 напряжения, ваттметр 14, резисторы 15,16, трансформатор 17 тока, клеммы 19,20 для подключения к линии 18. При отсутствии короны выходные напряжения мостовых выпрямителей 2,7 равны независимо от величины тока нагрузки, при наличии короны выходное напряжение'выпрямцтеля 2 больше, чем выходное напряжение выпрямителя 7, через преобразователь 3 течек ток, пропорциональный току короны. Поскольку устройство не реагирует на изменение тока нагрузки, оно может быть использовано для измерения потерь мощности на корону как в опытных, так и в действующих линиях электропередачи. 1 ил.18.слсВН•17ч^VJ00о ою 1^

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

>s G 01 R 15/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

17 (21) 4829527/21 (22) 28.05.90 (46) 07.12,92, Бюл. N 45 (71) Институт энергетики и автоматики АН

УЗССР (72) К.К,Каунбаев, А,С.Кудратиллаев и

Д.С. Якубов (56) Авторское свидетельство СССР

N. 111068. кл. G 01 R 15/02, 1958.

Авторское свидетельство СССР

N. 1307350, кл. G 01 R 15/02. 1987. (54) УСТРОЙСТ80 ДЛЯ ИЗМЕРЕНИЯ ПОТЕРЬ МОЩНОСТИ НА КОРОНУ (57) Изобретение может быть использовано для измерения потерь мощности на корону на воздушных линиях электропередачи, Устройство содержит. согласующие трансформаторы 1,12, постовые выпрямители 2,7, » Ы 1780024 А1 преобразователь 3 тока в оптическое излучение, приемник 4 оптического излучения, световод 5, усилитель 6, конденсаторы 8 — 10, индуктивность 11, трансформатор 13 напряжения, ваттметр 14, резисторы 15,16, трансформатор 17 тока, клеммы 19,20 для подключения к линии 18. При отсутствии короны выходные напряжения мостовых выпрямителей 2,7 равны независимо от величины тока нагрузки, при наличии короны выходное напряжение выпрямителя 2 больше, чем выходное напряжение выпрямителя

7, через преобразователь 3 течек ток, пропорциональный току короны. Поскольку устройство не реагирует на изменение тока нагрузки, оно может быть использовано для измерения потерь мощности на корону как в опытных, так и в действующих линиях электропередачи. 1 ил.

1780024

Изобретение относится к энергетике и может быть использовано для измерения потерь мощности на корону на опытных и действующих воздушных линиях электропередачи, Известно устройство для измерения потерь мощности на корону в нагруженной высоковольтной линии электропередачи (1), Недостатком этого устройства является невозможность измерения потерь мощности на корону в линии в целом, поскольку оно реагирует на потери на корону, происходящие только на участке линии, находящемся над антеннами устройства.

Наиболее близким по технической сущности к изобретению является устройство для измерения потерь мощности на корону (2), содержащее согласующий трансформатор, преобразователь тока в оптическое излучение, приемник оптического излучения, мостовые выпрямители, конденсаторы.

Это устройство также не позволяет измерить потери мощности на корону на действующих линиях, поскольку изменение тока нагрузки воспринимается им как изменение потерь мощности на корону, Целью изобретения является расширение области применения устройства для измерения потерь мощности на корону.

Цель достигается тем, что в устройство, содер>кащее первый согласующий трансформатор, вторичная обмотка которого подключена ко входам переменного тока первого мостового выпрямителя, преобразователь тока в оптическое излучение, оптически соединенный с приемником оптического излучения, выход которого соединен со входом усилителя, второй мостовой выпрямитель, положительный полюс которого соединен с одноименным полюсом первого мостового выпрямителя, первый, второй и третий конденсаторы, введены катушка индуктивности, второй согласующий трансформатор, трансф >рматор напря>кения, ваттметр, первый и второй резисторы, трансформатор тока, первичная обмотка которого соединена с первыми клеммами для подключения к контролируемой линии электропередачи, а ко вторичной обмотке подключены параллельно цепь, состоящая из последовательно соединенных первого конденсатора и первичной обмотки первого согласующего трансформатора и первичной обмотки первого согласующего трансформатора, и цепь, состоящая иэ последовательно соединенных катушки индуктивности и первичной обмотки второго согласующего .трансформатора, первичная обмотка трансформатора напряжения соединена со вторыми клеммами для подклю15

40 резисторов 15 и 16, Первичная обмотка трансформатора 17

45 тока соединена с первыми клеммами 19 для

55

10

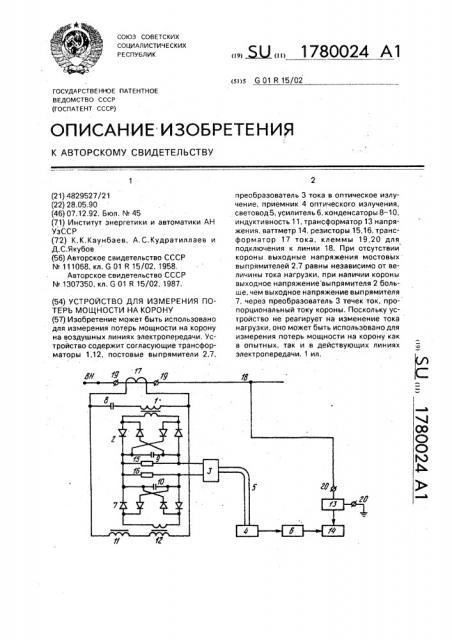

35 чения к контролируемой линии электропередачи, а вторичная обмотка подключена к первому входу ваттметра, второй вход которого подключен к выходу усилителя, первый и второй выводы преобразователя тока в оптическое излучение соединены, соответственно, с отрицательными полюсами первого и второго мостовых выпрямителей, вторичная обмотка второго согласующего трансформатора подключена ко входам переменного тока второго мостового выпрямителя, между положительным и отрицательным полюсами которого параллельно включены третий конденсатор и второй резистор, между положительным и отрицательным полюсами первого мостового выпрямителя включены параллельно первый резистор и второй конденсатор, На чертеже приведена схема предлагаемого устройства.

Устройство содер>кит первый согласующий трансформатор 1, первый мостовой выпрямитель 2, преобразователь 3 тока в оптическое излучение, приемник 4 оптиче-. ского излучения, световод 5, усилитель 6, второй мостовой выпрямитель 7, первый, второй и третий конденсаторы 8, 9 и 10, катушки индуктивности, второй согласующий трансформатор 12, трансформатор 13 напряжения, ваттметр 14, первый и второй резисторы 15 и 16, трансформатор 17 тока, первые и вторые клеммы 19 и 20для подключения к линии ",8, Номинальные значения емкости первого конденсатора 8 и катушки 11 индуктивности выбираются из условия равенства их сопротивлений Xg и Хр.току промышленной частоты. Принимают одинаковыми также коэффициенты трансформации nepEoro u второго согласующих трансформаторов 1 и

12, емкости второго и третьего конденсаторов 9 и 10, сопротивления первого и второго подключения к контролируемой линии 18 электропередачи, а ко вторичной его обмотке подключены параллельно цепь., состоящая из последовательно соединенных первого конденсатора 8 и первичной обмотки первого согласующего трансформатора

1, и цепь, состоящая из последовательно соединенных катушки 11 индуктивности и первичной обмотки второго согласующего трансформатора 12, Вторичные обмотки первого и второго согласующих трансформаторов подключены ко входам переменного тока первого и второго мостовых выпрямителей 2 и 7, К выходу, т,е, между положительным и отрицательным полюса1780024 которого подключена к входам переменного тока первого мостового выпрямителя, преобразователь тока в оптическое излучение, оптически соединенный с приемником оптического излучения, выход которого соединен с входом усилителя, второй мостовой выпрямитель, положительный полюс которого соединен с одноименным полюсом первого мостового выпрямителя, первый, второй и третий конденсаторы, о т л и ч а ющ е е с я тем, что, с целью расширения

10 области применения, в него введены катушка индуктивности, второй согласующий трансформатор, трансформатор напряже15

20 ния, ваттметр, первый и второй резисторы, трансформатор тока, первичная обмотка которого соединена с первыми клеммами для подключения к контролируемой линии электропередачи, а к вторичной обмотке подключены параллельно цепь, состоящая из последовательно соединенных первого конденсатора и первичной обмотки первого согласующего трансформатора, и цепь, состоящая из последовательно соединенных катушки индуктивности и первичной обмотки второго согласующего

25 трансформатора, первичная обмотка трансформатора напряжения соединена с вторыми клеммами для подключения к ключен к выходу усилителя, первый и второй выводы преобразователя тока в оптическое

35 излучение соединены соответственно с отрицательными полюсами первого и второго мостовых выпрямителей, вторичная обмотка второго согласующего трансформатора подключена к входам переменного тока второго мостового выпрямителя, между поло40 жительным и отрицательным полюсами которого параллельно включены третий конденсатор и второй резистор, между поФормула изобретения

Устройство для измерения потерь мощности на корону, содержащее первый согласующий трансформатор, вторичная обмотка ложительным и отрицательным полюсами первого мостового выпрямителя включены параллельно первый резистор и второй кон45 денсатор.

Составитель А. Кудратиллаев

Техред М.Моргентал КоРРектор B.Ïåòðàø

Редактор

Заказ 4434 Тираж .Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101 ми первого мостового выпрямителя 2, параллельно подключены первый резистор 15 и второй конденсатор 9, а к выходу второго мостового выпрямителя 7 параллельно подключены второй резистор 16 и третий конденсатор 10.

Первый и второй выводы преобразователя 3 тока в оптическое излучение соединены, соответственно, с отрицательными полюсами первого и второго мостовых выпрямителей 2 и 7. Преобразователь 3 тока в оптическое излучение при помощи световода 5 оптически соединен с приемником 4 оптического излучения, выход которого соединен со входом усилителя 6.

Первичная обмотка трансформатора 13 напряжения соединена с вторыми клеммами 20 для подключения к контролируемой линии электропередачи. а вторичная обмотка подключена к первОму входу ваттметрэ

14, второй вход которого подключен к выходу усилителя 6.

Устройство работает следующим образом. При отсутствии короны выходные напряжения первого и второго мостовых выпрямителей 2,7 равны, следовательно, ваттметр 14 устройства показывает отсутствие в линии потерь мощности на корону.

При наличии короны выходное напряжение второго мостового выпрямителя 7. При этом через преобразователь 3 тока протекает ток, пропорциональный току короны, который преобразуется в оптическое излучение и передается в приемник 4 оптических излучений, Выходной сигнал приемника 4 оптических излучений после усиления поступает на второй вход вэттметра 14, на первый вход которого. подано напряжение фазы контролируемой линии 18 через трансформатор 13 напряжения. При этом ваттметр 14 показывает величину потерь мощности нэ корону, происходящих в линии.

30 контролируемой линии электропередачи, а вторичная обмотка подключена к первому входу ваттметра, второй вход которого под
