Способ определения витковых замыканий в электрических обмотках и устройство для его осуществления

Способ определения витковых замыканий в электрических обмотках и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Использование: при контроле обмоток электрических машин и аппаратов. Сущность изобретения: устройство содержит колебательный контур 1, усилитель 3 автогенератора, выходной усилитель 4, устройство 5 индикации, устройство 6 подключения, умножитель 7 добротности. 2-6-7-3-4-5. 2 с.п.и 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю G 01 R 31/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) 1 г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -.К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4837013/21 (22) 04,05.90 (46) 07,12,92. Бюл, № 45

{71) Рудненский индустриальный институт (72) С.А, Родионов (56) Авторское свидетельство СССР

¹ 777603, кл. G 01 R 31/06, 1980. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ВИТКОВЫХ

3АМЫКАНИЙ В ЭЛЕКТРИЧЕСКИХ ОБМОТ. 59„„1780055 А1

КАХ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Использование: при контроле обмоток электрических машин и аппаратов. Сущность изобретения: устройство содержит колебательный контур 1, усилитель 3 автогенератора, выходной усилитель 4, устройство

5 индикации, устройство 6 подключения, умножитель 7 добротности, 2 — 6 — 7 — 3 — 4 — 5. 2 с.п.и 1 з,п.ф-лы, 3 ил, 1780055

10

4R <арХ .

Конвертор отрицательного сопро, вления включает усилитель 8, входные емкости

9, 10, резисторы 11, 12 обратной связи, оезисторы 13, 14 смещения, (Жмотки 2 подключаются к конвертору через переключатель 6 и совместно с входными емкостями 9, 10 образуют колебательный контур. Все элементы в целом образуют умножитель добротности проверяемых

5 обмото". Для проверки наличия витковых замыканий в обмотках, например трехфазных, последовательным подключением обмоток 2 к входу умножителя добротности и регулированием подстроечного резистора 0 11 -оздают режим генерации конвертора и по индикатору 5 определяют обмотку, дающую максимальную амплитуду генерации, Если такая обмотка есть, то калибровочную настройку прибора производят на этой обмотке. Тогда срыв генерации или заметное уменьшение показаний при подключении другой обмотки буде1 свидетельствовать о наличии витковых замыканий в подключаемой обмотке, Если показания индикатора при подключении других обмоток не изменяются, то эти обмотки дефектов не имеют, При наличии витковых замыканий во всех обмотках (что мало вероятно) получить режим генерации в пределах изменения рези45 стора подстройки будет трудно.

Воэможности предлагаемых способа и устройства позволяют проводить проверки электрических машин и аппаратов без разборки, Предлагаемый способ и устройство его реализации позволяет увеличить чувствительность к витковым замыканиям при сравнительной простоте устройства, 0=4йоОр/(4Ro-Ор p), 4Ro = QpXL

Изобретение относится к электротехнике, в частности к устройствам для определения повреждений электрических обмоток, и может быть использовано при контроле исправности обмоток электрических машин и аппаратов.

Цель изобретения — повышение чувствительности и упрощение устройства.

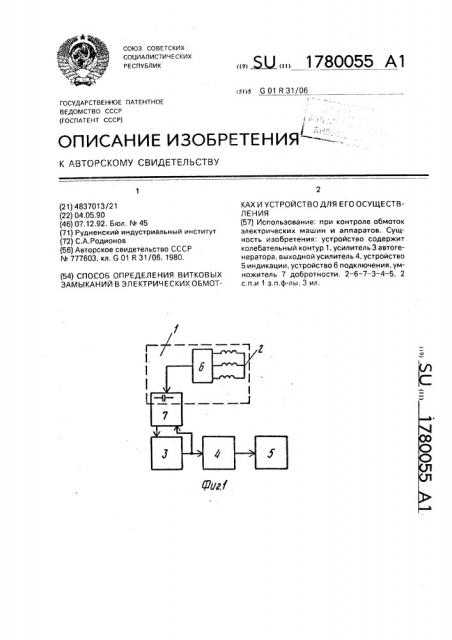

На фиг.1 приведена структурная схема устройства, реализующего предлагаемый способ; на фиг,2 и 3 — приведена структурная схема и структурно-принципиальная схема варианта устройства, реализующего предлагаемый способ.

На фиг,1-3 обозначены: 1 — колебательный контур, включающий конденсаторы и индуктивность проверяемых обмоток, 2— проверяемые обмотки, 3 — усилитель автогенератора, 4 — выходной усилитель, 5 — устройство индикации. 6 — устройство коммутации (переключения) обмоток и частотно-задающих конденсаторов, 7- конвертор отрицательного сопротивления— умножитель добротности проверяемых обмоток (колебательного контура). 8 — усилитель конвертора и автогенератора, 9, 10— входные емкости конвертора. 11, 12 — резисторы обратной связи, 13, 14 — резисторы смешения.

Способ с включением операции умножения добротности контура с проверяемой обмоткой 2 реализуется с применением конвертора 7 отрицательного сопротивления (фиг.1). При соединении конвертора 7 с индуктивностью обмотки 2 добротность контура 1 где Ro — сопротивление обратной связи 11 (фиг.3), Qp — рабочая добротность контура без умножения; р — волновое сопротивление контура с проверяемой обмоткой.

Умножение добротности контура достигается при условии

В устройстве (фиг.1), реализующем споc0Q, проверяемые обмотки 2 годключаются к конвертору 7 отрицательного сопротивления и образуют совместно с входными емкостями конвертора частотно-задающий колебательный контур для усилителя автогенератора 3 с умноженной добротностью, чем повышается чувствительность автогенератора-к витковым .замыканиям, С автогенератора 3 сигнал через выходной усилитель 4 подается на устройство 5 индикации режима автогенератора и коммутации (переключения) обмоток 2 в цепи контура 1.

Вариант выполнения конвертора отрицательного сопротивления 7 показан на фиг.3, в этом варианте устройства конвертор совмещен с автогенератором 3, что упрощает устройство. Умножитель добротности можно поставить в режим автогенерации при условии

Формула изобретения

1. Способ определения витковых за иыканий в электрических обмотках, согла:но которому измеряют режим работы GBT(генератора. включают в колебательный контур автогенератора контролируемук

1780055 обмотку, а о наличии витковых замыканий судят по изменению режима работы автогенератора, отличающийся тем, что, с целью повышения чувствительности, производят операцию умножения добротности контролируемой обмотки, и вторым выходами устройства подключения соответственно, выход автогенератора соединен через усилитель с индикатором, о т л и,ч а ю щ е е с я тем, что, с целью

5 повышения чувствительности, в него введен умножитель добротности, выход которого соединен с входом автогенератора, а вход— с третьим выходом устройства подключения.

10 3. Устройство по п.2, о т л и ч а ю щ е ес я тем, что, с целью упрощения устройства, автогенератор совмещен с умножителем добротности, 2. Устройство для определения витковых замыканий в электрических обмотках, содержащее автогенератор с колебательным контуром, усилитель, устройство подключения, индикатор, объект контроля и колебательный контур соединены с первым
