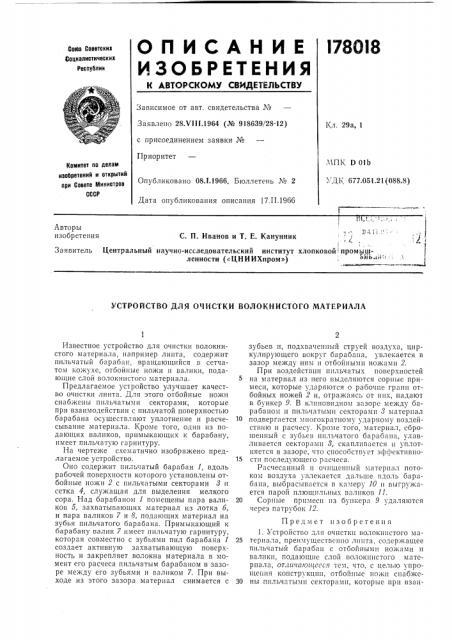

О П И С А Н И Е l78OI8

ИЗОЫ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28 т 111.1964 (№ 918639/28-12) с присоединением заявки №

Приоритет

Кл. 29а, 1

МПК D 01Ь

УД1 677.051.21(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08.11966. Бюллетень № 2

Дата опубликования описания 17.11.196á

Лвторы изобретения

С. П. Иванов и T. Е. Канунник (.(Ф,» .,1, Заявитель Центральный научно-исследовательский институт хлопковой" промышленности («ЦНИИХпром»)

Ь11 Ь.1 ч

УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЛОКНИСТОГО МАТЕРИАЛА

Известное устройство для очистки волокнистого материала, например линга, содержит пильчатый барабан, вращающийся в сетчатом кожухе, отбойные ножи и валики, подающие слой волокнистого материала.

Предлагаемое устройство улучшает качество очистки линта. Для этого отбойные ножи снабжены пильчатыми секторами, которые при взаимодействии с пильчатой поверхностью барабана осуществляют уплотнение и расчесывание материала. Кроме того, один из подающих валиков, примыкающих к барабану, имеет пильчатую гарнитуру.

На чертеже схематично изображено предлагаемое устройство.

Оно содер>кит пильчатый барабан 1, вдоль рабочей поверхности которого установлены отбойные ножи 2 с пильчатыми секторами 3 и сетка 4, служащая для выделения мелкого сора. Над барабаном 1 помещены пара валиков 5, захватывающих материал из лотка б, и пара валиков 7 и 8, подающих материал на зубья пильчатого барабана. Примыкающий к барабану валик 7 имеет пильчатую гарнитуру, которая совместно с зубьями пил барабана 1 создает активную захватывающую поверхность и закрепляет волокна материала в момент его расчеса пильчатым барабаном в зазоре между его зубьями и валиком 7. При выходе из этого зазора материал снимается с зубьев и, подхваченный струей воздуха, циркулирующего вокруг барабана, увлекается в зазор между ннм и отбойными ножами 2.

При воздействии ппльчатых поверхностей

5 на материал из него выделяются сорные примеси, которые ударяются о рабочие грани отбойных ножей 2 и, отражаясь от нпх, падают в бункер 9. В клиновидном зазоре между барабаном и пильчатымп секторами 3 материал

10 подвергается многократному ударному воздействию и расчесу. Кроме того, материал, сброшенный с зубьев ппльчатого барабана, улавливается секторамн 8, скапливается и уплотняется в зазоре, что способствует эффективно15 сти последующего расчеса.

Расчесанный и очищенный материал потоком воздуха увлекается дальше вдоль барабана, выбрасывается в камеру 10 и выгружается парой плющильных валиков 11.

20 Сорные примеси пз бункера 9 удаляются через патрубок 12.

Предмет изобретения

1. Устройство для очистки волокнистого ма25 териала, преимущественно лпнта. содер>кащее пнльчатый барабан с отбойными ножами и валики, подающие слой волокнистого материала, от,тча оцееся тем, что, с целью упрощения конструкции, отбойные ножи снабже30 ны ппльчатымн секторами, которые прп взап178018

Составитель М. М. Лиманова

Редактор В. Ф. Чулкова Техред А. А. Камышникова Корректоры: О. Б. Тюрина и Л. В. Тюняева

Заказ 209)13 Тираж 625 Формат бум. 60;к,90 /в Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 модействии с пильчатой поверхностью барабана осуществляют уплотнение и расчесывание материала.

2. Ус1ройство по и. 1, отличающееся тем, что один нз подающих валиков, примыкающих к барабану, имеет пнльчатую гарнитуру.
