Способ получения поливинилспиртовыхволокон и изделий из них

Способ получения поливинилспиртовыхволокон и изделий из них

Иллюстрации

Показать все

Реферат

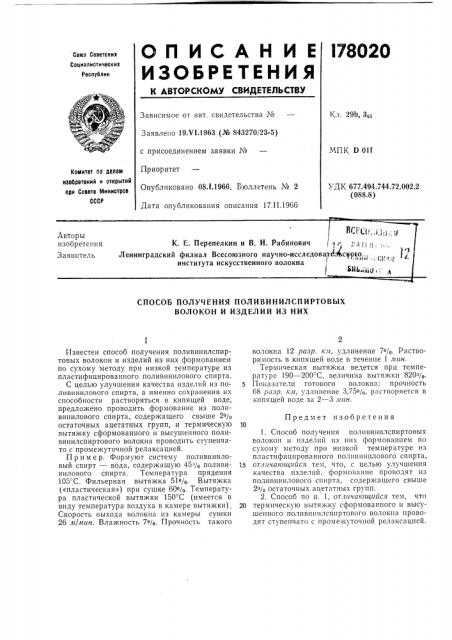

С П И С А Н И Е l78020

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Рессуолик

Зависимое от авт. свидетельства 1че

Кл. 29b, 3„;, Заявлено 19.VI.1963 (№ 843270/23-5) с присоединением заявки М

Приоритет

Опубликовано 08.1.1966. Бюллетень Хе 2

Дата опубликования описания 17.П.1966

МПК D 011

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.494.744.72.002.2 (088.8) СПОСОБ ПОЛУЧЕНИЯ ПОЛИВИНИЛСПИРТОВЫХ

ВОЛОКОН И ИЗДЕЛИЙ ИЗ НИХ

Известен способ получения поливинилспиртовых волокон и изделий из них формованием по сухому методу при низкой температуре из пластифицированного поливинилового спирта.

С целью улучшения качества изделий из поливинилового спирта, а именно сохранения их способности растворяться в кипящей воде, предложено проводить формование из поливинилового спирта, содержащего свыше 2р/р остаточных ацетатных групп, и термическую вытяжку сформованного и высушенного поливинилспиртового волокна проводить ступенчато с промежуточной релаксацией.

Пример. Формуют систему поливиниловый спирт — вода, содержащую 45>/р поливинилового спирта. Температура прядения

105" С. Фильерная вытяжка 51р/р, Вытяжка («пластическая») при сушке 60р/р. Температура пластической вытяжки 150 С (имеется в виду температура воздуха в камере вытяжки)

Скорость выхода волокна из камеры сушки

26 а/мин. Влажность 7р/р. Прочность такого волокна 12 разр. кл, удлинение 7р/р. Растворимость в кипящей воде в течение 1 лин.

Термическая вытяжка ведется при температуре 190 — 200 С, величина вытяжки 820р/,.

5 Показатели готового волокна: прочность

68 разр. к,н, удлинение 3,75р/р, растворяется в кипящей воде за 2 — 3 иин.

Предмет изобретения

1. Способ получения поливиниlспиртовых волокон и изделнй из них формованпем по сухому методу при низкой температуре из пластифицированного поливинилового спирта, 15 отличаюЩиися тем, что, с целью улучшения качества изделий, формование проводят из поливинилового спирта, содержащего свыше

2р/р остаточных ацетатных групп.

2. Способ по и. 1, отлича ощийся тем, что

20 термическую вытяжку сформованного и высушенного поливинилспиртового волокна проводят ступенчато с промежуточной релаксацией.
