Устройство для введения полимерного материала в стоматологические кюветы

Устройство для введения полимерного материала в стоматологические кюветы

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине, а именно к ортопедической стоматологии. Цель изобретения - повышение качества изготовления зубных протезов из листьевых полимерных материалов под давлением. Устройство для введения полимерного материала в стоматологические кюветы состоит из полого цилиндрического корпуса 1 с поршнем 2, который соединен со штоком 3, при этом к нижней части торца корпуса 1 присоединен дополнительный полый цилиндрический корпус 12 с дополнительным поршнем 13. Внутренние полости корпусов 1 и 12 соединены между собой циркуляционными отверстиями 16. 1 ил, сл с XJ со О сл о о ы J7 JS

СО103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИ

К ПАТЕНТУ саар,» (21) 4809896/14 (22) 06,04.90 (46) 07,12.92. Бюл. N. 45 (76) 3,А,Темкин (56) Варес Э,Я. и др, Литьевое прессование зубочелюстных протезов. 1984, с. ЗЗ вЂ” 39. (54) УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ ПОЛИМЕРНОГО МАТЕРИАЛА В CTOMATQËÎГКЧЕСКИЕ КЮВЕТЫ (57) Изобретение относится к медицине, а именно к ортопедической стоматологии.

Цель изобретения — повышение качества изготовления зубных протезов из листьевых полимерных материалов под давлением, Устройство для введения полимерного материала в стоматологические кюветы состоит из полого цилиндрического корпуса 1 с flop" шнем 2, который соединен со штоком 3, при этом к нижней части торца корпуса 1 присоединен дополнительный полый цилиндрический корпус 12 с дополнительным поршнем 13. Внутренние полости корпусов

1 и 12 соединены между собой циркуляционными отверстиями 16. 1 ил.

„„5 „„1780506 АЗ (я)5 А 61 С 13/16 // А 61 С 13/14

1780506

Изобретение относится к медицине, конкретнее — к ортопедической стоматологии, и предназначено для формирования коронок, зубных протезов и других стоматологических конструкций.

Известен шприц - пресс, содержащий полый цилиндр, поршень, шток, форму-кювету, силовую скобу (Варес Э.Я. Литьевое прессование зубочелюстных протезов.

1984, с. 33-39.

Однако данное устройство имеет ряд недостатков: невозможно проводить Формование методом литья под давлением термопластическими полимерами. Например: МСИ-У эвт.св. 286139 Ревзин и др.

Шприц рассчитан на формование одной кюветы, кроме того, он привязан к кювете до тех пор, пока пластмасса не отвердеет, невозможно создать высокое устойчивое давление в форме, т.к. форма-кювета не снабжена запорным клапаном, а шприц не снабжен бародатчиком.

Современные термопластические материалы обладают более лучшими физико-механическими . и химическими конструкционными свойствами, что повышает качество зубных протезов. Предлагаемые известные сложные устройства требуют специальных форм и больших материальных затрат, что исключает возможность массового применения литьевых термопластических полимеров, несмотря на их ценные свойства (Стоматология, 1980, М 3, с. 79).

Цель изобретения — повышение качества изготовления зубных протезов из литьевых полимерных материалов под давлением.

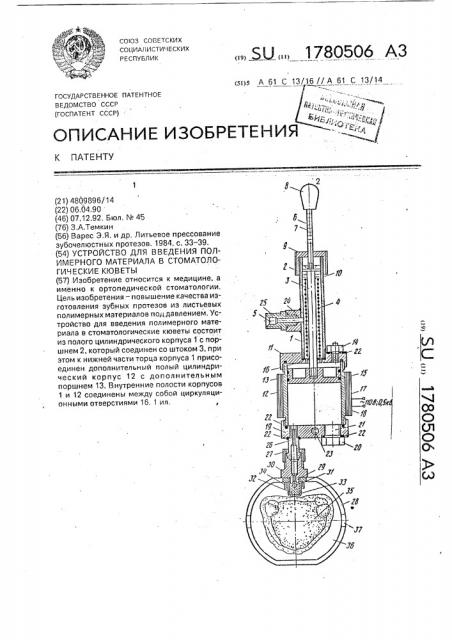

На чертеже изображено предлагаемое устройство, Устройство содержит полый цилиндрический;корпус 1, подпружиненный поршень

2, соединенный со штоком 3, подпрум<иненный пружиной 4 и сквозным каналом 5. В поршень 2 с противоположной стороны штока жестко крепится стержень 6, на котором нанесены метрические риски 7, служащие в качестве индикатора загрузки количества сырья пластмассы, В верхней части стержня 6 закреплена термоизоляционная ручка 8, а в верхней части торца полого корпуса 1 установлена гайка-крышка 9.

Пружина 4 взаимодействует с поршнем 2 через уплотнительную втулку 10. К нижней части торца полого корпуса 1, с помощью жестко прикрепленной к нему крышки 11, прикручивэется жестко торцом дополнительный полый цилиндрический корпус 12 большего диаметра. в котором размещается дополнительный поршень 13 большего диаметра, жестко соединенного с рабочим концом штока 3. В крышке 11 установлен предохранительный клапан 14, а в дополнительном поршне 13 установлены уплотни5 тельные кольца 15. Внутренние полости полых корпусов 1 и 12 соединены между собой циркуляционными отверстиями 16, выполненных в крышке 11, На наружной поверхности дополнительного полого ци10

50 линдра 12 располагается обмотка нагревательных элементов 17, закрытых злектротермоизоляционным кожухом 18. К нижнему торцу дополнительного полого цилиндра 12 прикручена крышка 19, к которой закреплены сопла 26 с накидной гайкой 27 и пробка 20 загрузочного отверстия 21. Некоторые винтовые соединения имеют уплотнительные шайбы 22, Кроме того, в крышке 19 выполнено гнездо 23 для подключения терморегулятора (не показан), С боку полого корпуса 1 приварена втулка 24 со штуцером 25 для подключения к источнику давления. Для подсоединения ортопедостоматологического шприца к разборной традиционной стандартной кювете 28 сопло

26 снабжено накидной гайкой 27. Причем в зуботехнической кювете в одном из колец сбоку выполнено сквозное отверстие 29 для литников канала,,снаружи которого укреплен приемный штуцер 30 с ответной поверхностью для сопла 26, а с внутренней стороны на отверстие 29 устанавливается подпружиненный клапан 31, который работает за счет эластичного наполнителя 32, емкости гильзы 33, укрепленной фиксаторами 34, открытый торец гильзы имеет окна для выхода в литниковую систему формы после выплавки воска (не показано). Кроме того, гильза 33, модель 35 челюсти фиксиру- ются застывшим гипсовым,наполнителем

36 свободного пространства кольца 28. Традйционная зуботехническая кювета состоит из двух колец-рамок, имеющие ответные поверхности с торца 37 для сбора формы стоматологической конструкции

Ортопедостоматологический шприц используют следующим образом.

Для целей компрессионного литьевого. формования стоматологических конструкций из технологических материалов, имеющих текучесть в холодном или в расплавленном состоянии, к штуцеру 25 подключается бронированный эластичный шланг, по которому подается текучий источник давления (не показано), Ортопедостоматологический шприц ставится соплом 26 к кверху. Через загрузочное окно 21 стенки рабочей камеры полого цилиндра 12 опрыскивают аэрозолью силиконового масла и загрух<ают полимера1780506 ми холодными текучими или термопластич- открывает подпружиненный клапан 31 и теными в виде порошков, гранул. Закрывают кучая термопластическая масса по литниокно 21 пробкой 20. Устанавливают термо- кам заполняет формы стоматологических регуляторсо шкалой до 300 С, включают в конструкций. Достигнув заданного давлеэлектросеть термоэлементы 17. Терморегу- 5 ния по тензодатчику, манометру, сбрасывалятор должен поддерживать заданную тем- ют давление в Системе до величины, пературу автоматически. удерживающей подпружиненный поршень

В традиционной стандартной кювете 28 2 и поршень 13 в неподвижном состоянии. должны быть заготовлены формы стомато- Отвинчивают сопло 26 от штуцера 30 кювелогической конструкции по известной об- 10 ты. Освобождают канал сопла 26 от застывщепринятой методике с литниками,, шей массы и переносят устройство на отходящими от запорного клапана через ок- форму-кювету, вышестоящую в силовой скона открытого торца гильзы 33. Нагретые бе, формы кюветы 28 в пределах 100-120 С в Ортопедостоматологический шприц сборе двух колец и одно снабженное штуце- 15 можно использовать при изготовлении дером 30, запорным клапаном (31-34) устанав- талей малых серий, весом до 100 г. Наприливаются (несколько кювет) вертикально íà мер, в ортопедии для изготовления разных уровнях и зажимаются прессом или индивидуальных культеприемников конечсиловой устойчивой скобой, при этом сжа; ностей, протезов кистей рук и других протие кювет фиксируется стопорной муфтой, 20 тезных индивидуальных конструкций. где гидросистема, заполненная силиконо- Формула изобретения вым маслом, может работать независимо 1. Устройство для введения полимерночерез вентиль на подачу гидравлики через го материала в стоматологические кюветы, эластичный термостойкий шланг в штуцер содержащееполыйцилиндрическийкорпус, 25 в пределах прочности шланга и формы. 25 загрузочное отверстие, шток с поршнем, После расплавления термопластиче- размещенные в корпусе сопло, установлен. ских гранул, что определяется зондирова- ное в донной части корпуса и нагревательнием через сопло, можно подать источник ный элемент, о т л и ч а ю щ е е с я тем, что, давления в полый корпус 1, через циркуля- с целью повышения качества изготовления ционное каналы 16, гидравлика давит на 30 зубных протезов из литьевых полимерных поршень 13 большего диаметра и, преодо- материалов под давлением, он снабжен долевая сопротивление подпру>киненного ма- полнительным цилиндрическим корпусом, а лого поршня 2, поршень 13 вместе со поршень дополнительного корпуса связан штоком движется по направлению к соплу со штокомocHQBHolo цилиндрическогокор26 и, сжимая сырье, вытесняет пары, воздух 35 пуса, штуцером для соединения с источнииз полого цилиндра 12, Взяв в руки термо- ком давления, размещенным на боковой изоляционные ручки шприца (не показано) стенке основного цилиндрического корпуса соплом 26 вставляют в штуцер кюветы 30 и индикаторным стержнем с рисками для изполуоборотом закрепляют жестко на четы- мерения объема. рабочей полости, закрепрехзаходной резьбе, далее можно уплот- 40 ленным на поршне дополнительного нить накидной гайкой 27, Боковое цилиндрического корпуса, при этом поррасположение сопла 26 даст натяжение на шень основного цилиндрического корпуса резьбу и уплотнение ответных поверхно- связан с полостью дополнительного корпустей за счет массы ортопедостоматологиче- са посредством циркуляционного отверского шприца, 45 стия, нагревательный элемент расположен

Пользуются индикатором объема нанаружнойбоковойповерхностидополнисырья, терморегулятором, включив насос тельного корпуса, а загрузочное отверстие гидравлики или компрессора по манометру. выполнено на его свободной поверхности.

Открывают вентиль и подают источник дав- 2. Устройство по и, l, о т л и ч а ю щ е еления на поршень 13, который выдавливает 50 с я тем, что внутренний диаметр дополнитекучую среду сырья через сопло 26 в при- тельного корпуса больше внутреннего диаемный штуцер 30, давление текучего сырья метра основного корпуса,
