Реферат



Использование1 разрушение и обезвреживание одноразовых медицинских шприцев Сущность изобретения: снабжение установки режущим устройством. Выполнение режущего устройства в виде стакана и двух поперечных пластин. Выполнение одной из пластин с внутренней режущей кромкой и соединение с механизмом перемещения. Выполнение нагревательного устройства в виде двух электроконтактов, подключенных к источнику питания. Размещение контейнера для сбора продуктов переработки под режущим и нагревательным устройствами. При работе установки режущее устройство разрушает корпус шприца, а нагревательное устройство расплавляет иглу шприца 3 ил.

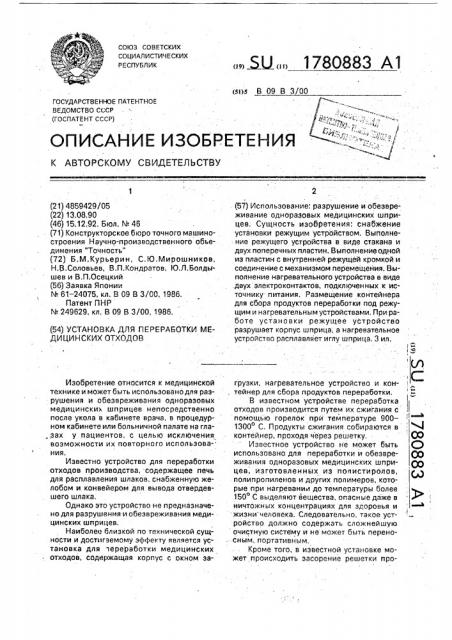

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 09 В 3/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4859429/05 (22) 13.08.90 (46) 15.12.92. Бюл. N- 46 (71) Конструкторское бюро точного машиностроения Научно-производственного объединения "Точность" (72) Б.М.Курьерин, С.Ю,Мирошников, Н.В.Соловьев, В.П.Кондратов, Ю,Л.Болдышев и В.П.Осецкий (56) Заявка Японии

¹ 61 — 24075, кл. В 09 В 3/00, 1986.

Патент ПНР

¹ 224499662299, кл. В 09 В 3/00, 1986. (54) УСТАНОВКА ДЛЯ ПЕРЕРАБОТКИ МЕДИЦИНСКИХ ОТХОДОВ

Изобретение относится к медицинской технике и может быть использовано для разрушения и обезвреживания одноразовых медицинских шприцев непосредственно после укола в кабинете врача, в процедурном кабинете или больничной палате на гла„зах у пациентов, с целью исключения возможности их повторного использования.

Известно устройство для переработки отходов производства, содержащее печь для расплавления шлаков, снабженную желобом и конвейером для вывода отвердевшего шлака.

Однако это устройство не предназначено для разрушения и обезвреживания медицинских шприцев, Наиболее близкой по технической сущности и достигаемому эффекту является установка для 1ереработки медицинских отходов, содержащая корпус с окном за„„5U„„1780883 А1 (57) Использование: разрушение и обезвреживание одноразовых медицинских шприцев. Сущность изобретения: снабжение установки режущим устройством. Выполнение режущего устройства в виде стакана и двух поперечных пластин. Выполнение одной из пластин с внутренней режущей кромкой и соединение с механизмом перемещения. Выполнение нагревательного устройства в виде двух электроконтактов, подключенных к источнику питания. Размещение контейнера для сбора продуктов переработки под режущим и нагревательным устройствами. При работе установки режущее устройство разрушает корпус шприца; а нагревательное устройство расплавляет иглу шприца. 3 ил. 0 („l)

Г: грузки, нагревательное устройство и кон, тейнер для сбора продуктов переработки.

В известном устройстве переработка отходов производится путем их сжигания с помощью горелок прй температуре 900—

1300 С, Продукты сжигания собираются в 4 контейнер, проходя через решетку, 00

Известное устройство не может быть { ) использовано для переработки и обезвре- QQ живания одноразовых медицинских шпри- { р цев, изготовленных из полистиролов, полипропиленов и других полимеров, которые при нагревании до температуры более

150 С выделяют вещества, опасные даже в ничтожных концентрациях для здоровья и жизни человека. Следовательно, такое устройство должно содержать сложнейшую очистную систему и не может быть перено. сным портативным

Кроме того, в известной установке может происходить засорение решетки про1780883 дуктами переработки медицинских шпри- Установка содержит корпус 1 с окном 2 загрузки и размещенное внутри него режуЦелью изобретения является перера- щее устройство, выполненное в виде стакаботка и обезвреживания одноразовых ме- на 3 для размещения узла крепления иглы к диц ицинских шприцев с одновременным 5 шприцусосквознымканалом4вднищедля обеспечением безопасностй эксплуатации иглы,.установленного открытым торцом 5 к окну 2, и двух поперечных пластин 6, 7.

Поставленная цель достигается тем, что Пластина 6 выполнена с соосным стакану 3 установка, содержащая корпус с окном за- отверстием 8 и толщиной "а", выбранной грузки, нагревательное устройство и кон- 10 меньше расстояния от основания иглы до тейнер для сбора продуктов переработки, торца шприца, и закреплена повйутренней снабжена режущим устройством, выполне- поверхности корпуса 1 неподвижно, Планы" в виде стакана для размещения узла стина 7 выполнена с внутренней режущей крепления иглы к шприцу со сквозным кана- кромкой 9 и размещена с возможностью лом в днище для иглы, установленного от- 15 перемещения по плоскости 10 неподвижно . крытым торцом к окну, и двух поперечных закрепленной пластины 6 и торцу 5 стакана пластин; одна из которых выполнена с со- 3 посредством соединения ее с механизмом осным стакану отверстием и толщиной, вы- перемещения, выполненным в виде электбранной меньше расстояния 07 основания ромагнитного привода 11, соединенного с иглы до торца шприца, и закреплена по 20 источником питания (не показан) через внутренней поверхности корпуса непод- трансформатор 12 посредством замыкаювижно, а другая пластина выполнена с внут- щего контакта 13 блокйровки. Механизм перенней режущей кромкой и размещена с ремещения содержит также возможностью перемещения по плоскости .микровыключатель14, в котором размещен неподвижно закрепленной пластины и тор- 25 замыкающий контакт 13 блокировки, кнопцу стакана посредством соединения ее с ки 15. реле 16 и его контакта 17, блока замеханизмом перемещения, выполненным в держки 18, виде электромагнитного привода, соеди- Установка содержит также нагревательненного с источником питания посредством ное устройство, выполненное в виде первозамыкающего контакта блокировки, при 30 ro 19 и второго 20 последовательно этом нагревательное устройство выполнено. размещенных электроконтактов, соединенв виде двух последовательно размещенных ных с источником питания через трансфорэлектроконтактов,.соединенных с источни- матор 12 посредством замыкающего ком питания посредством замыкающего контакта 13 блокировки, Электроконтакт19 контакта блокировки, первый электрокон- 35 выполнен со сквозным каналом 12 для иглы такт выполнен со сквозным каналом для иг- шприца,соосным каналу 4 днища стакана 3, . лы шприца, соосным каналу днища стакана,и и закреплен неподвижно по наружной позакреплен неподвижно по наружной повер- верхности дна стакана 3. хности дна стакана, а второй электрокон-, Электроконтакт 20 закреплен на плече такт закреплен на одном плече двуплечего 40 22 двуплечего рычага, установленного на рычага, установленного на оси вращения, оси 23 вращения, закрепленной на внутрензакрепленной на внутренней поверхности ней поверхности корпуса 1,другое плечо24 корпуса,другоеплечодвуплечегорычагасо- двуплечего рычага соединено с замыкаюединено с замыкающим контактом блоки- щим контактом 13 блокировки посредством ровки посредством пружины, причем 45 пружины 25,соединяющейэтоплечомикростакан и электроконтакты размещены в кор- выключателем 14. пусе наклонно к горизонтальной плоскости, ось вращения рычага размещена перпенди- Причем стакан 3 и электроконтакты 19 и кулярно плоскости, проходящей через про- 20 размещены в корпусе 1 наклонно к горидольные оси стакана и электромагнитного 50 зонтальной плоскости, à ось 23 вращения привода, а в нижней части стакана и непод- рычага 22 размещена. перпендикулярно вижного контакта выполнена радиальная плоскости, проходящей через продольную прорезь для удаления продуктов. перера- ось 26 стакана 3 и продольную ось 27. элекботки и контейнерустановлен под стаканом тромагнитного привода 11, и электроконтактами, 55 В нижней части корпуса 1 установлен контейнер 28, размещенный под стаканом 3

На фиг. 1 изображен общий вид уста- иэлектроконтактами19,20. ПриэтомвнижHoBKN на фиг. 2 — режущее устройство с ней части стакана 3 и контакта 19 выполнена

I размещенным в нем узлом крепления иглы радиальная прорезь 29 для удаления прок шприцу; на фиг. 3 — сечение А-А на фиг, 2, дуктов переработки.

1780883

20

30

40 ты

50

Установка работает следующим образом.

Установка подключается к электросети (источнику питания). Шприц 30 через окно 2 корпуса 1,отверстие 8 пластины 6 вводится узлом соединения иглы в полость стакайэ 3 и упирается торцем в пластину 7. Игла 31 шприца 30 проходит через канал 4 дна стакана 3, канал 21 электроконтакта 19 и упирается концом в контакт 20, поворачивая при этом рычаг вокруг оси 23. Плечо 24 рычага отходит от выключателя 14; исключающего включение механизма перемещения при отсутствии шприца 30 с иглой 31 в стакане 3, При этом контакт 13 выключателя 14 замыкается, после чего установка готова к срабатыванию, Нажатием на пусковую кнопку 15 через трансформатор 12 выключается -реле 16, контакт 17 которого замыкается до окончания рабочего цикла. Подается напряжение нэ плавящие иглу 31 электроконтакты 19 и

20. После сгорания иглы 31 через блок задержки 18 включается электромагнитный привод 11, перемещая ножевую пластину 7.

При перемещении пластина 7 наезжает своей режущей кромкой 9 на присоединительный конус шприца 31 и срезает его.

Срезанный узел присоединения иглы 31 к шприцу 30 и продукты сгорания иглы выпадают через радиальные прорези 29 стакана

З,и неподвижного контакта 19 в контейнер

28, а рычаг с подвижным контактом 19 под действие пружины 25 возвращается в исходное положение, Якорь электромагнитного привода 11 вместе с пластиной 7 под действием пружины 25 также возвращается в исходное положение.

Установка готова к новому циклу рабоТаким образом, данная установка разрушает и обезвреживает отработанные одноразовые медицинские шприцы в месте йроведения процедуры, исключая их rioвторное использование и возможное последующее заражение через них опасными для жизни болезнями и пациентов и самого медицинского персонала, Причем конструктивное выполнение установки позволило сделать ее малогабаритной и портативной.

Ее можно легко переносить из кабинета в кабинет.

Габариты установки — 260 х 185 х 150 мм; масса 5 кг.

Формула изобретения

Установка для переработки медицинских отходов, содержащая корпус с окном загрузки, нагревательное устройство и контейнер для сбора продуктов переработки, отличающаяся тем, что. с целью переработки и обезвреживания медицинских шприцев с одновременньпл обеспечением безопасности в эксплуатации установки, она снабжена режущим устройством, выполненным в виде стакана для размещения узла крепления иглы к шприцу со сквозным каналом в дйище для иглы, установленного открытым торцом к окну, и двух поперечных пластин, одна из которых выполнена с соосным с стаканом отверстием и толщиной, выбранной меньше, расстояния от основания иглы до торца шприца, и закреплена по внутренней поверхности корпуса неподвижно, а другая пластина выполнена с внутренней режущей кромкой и размещена с воэможностью перемещения по:плоскости неподвижно Закрепленной пластины и торцу стакана посредством соединения ее с механизмом перемещения, выполненным в виде электромагнитного привода, соединенного с источником питания, посредством замыкающего контакта блокировки, при этом нагревательное устройство выполнено в виде двух последовательно размещенных электроконтактов, соединенных с источником питания посредством замыкающего контакта .блокировки, 35 первый электроконтакт выполнен со сквозным каналом для иглы шприца, соосным с каналом днища, и закреплен неподвижно по наружной поверхности дна стакана, а второй электроконтакт закреплен на одном плече двуплечего рычага, установленного на оси вращения, закрепленной на внутренней поверхйости корпуса, другое плечо двуплечего рычага соединено с замыкающим контактом блокировки посредством пружины, причем стакан и злектроконтакты размещены в корпусе наклонно к горизонтальнои плоскости, ось вращения рычага размещена перпендикулярно плоскости, проходящей через продольные оси стакана и электромагнитного привода, а в нижней части стакана и неподвижного контакта выполнена радиальная прорезь для удаления продуктов переработки и контейнер установлен под стаканом и электроконтактами.
