Магнитная плита
Иллюстрации
Реферат
Использование: машиностроение, для закрепления деталей при их обработке на металлорежущих станках. Сущность изобретения: плита содержит основание, перемагничиваемые постоянные магниты, чередующиеся с проставками и полюсники с чередующимися полярностями. Основание и проставки выполнены из магнитомягкого материала. Полюсники изолированы друг от друга немагнитным материалом. Перемагничиваемые магниты снабжены катушками управления 3 и установлены Изобретение относится к станкостроению и общему машиностроению и может быть использовано для закрепления ферромагнитных деталей с широким диапазоном размеров, включая мелкие и тонкие, при их обработке на металлорежущих станках. Известна магнитная плита типа катушка-полюс , содержащая основание из магнитомягкого материала, обечайку из магнитомягкого материала, адаптер, состоящий из плиты из магнитомягкого материала и полюсников из магнитомягкого материала, закрепленных в ее поперечных одноименными полюсами на основании, а другими полюсами контактируют с полюсникаМи одной полярности. При этом полюсники другой полярности контактируют с торцами проставок. Между полюсниками установлены с чередующимися полярностями неперемагничиваемые постоянные магниты , которые контактируют своими полюсами с боковыми поверхностями полюсников . Полюсники расположены поперек перемагничиваемых магнитов и проставок. На рабочих торцах полюсников выполнены пазы, заполненные немагнитным материалом. А на противоположных торцах полюсников выполнены впадины чередующиеся с выступами, которые контёктируют с перемагничиваемыми магнитами и проставками. При соответствующем включении катушек управления магнитные потоки либо замыкаются внутри магнитной плиты, не выходя на ее рабочую поверхность , либо проходят через деталь и закрепляют ее на рабочей поверхности. 1 з. п. ф-лы, 8 ил. сл С сквозных замкнутых пазах немагнитным материалом , и расположенные внутри обечайки между основанием и адаптером с чередующимися полярностями сердечники, снабженные катушками, и контактирующие нижними торцами с верхней поверхностью основания, а верхними торцами с нижними торцами полюсников адаптера. Однако на данной плите нельзя обеспечить достаточно высокую безопасность работы , поскольку в момент аварийного отключения электроэнергии из-за отсутствия тока в катушках, установленные на ее VI 00 о о 00 сл

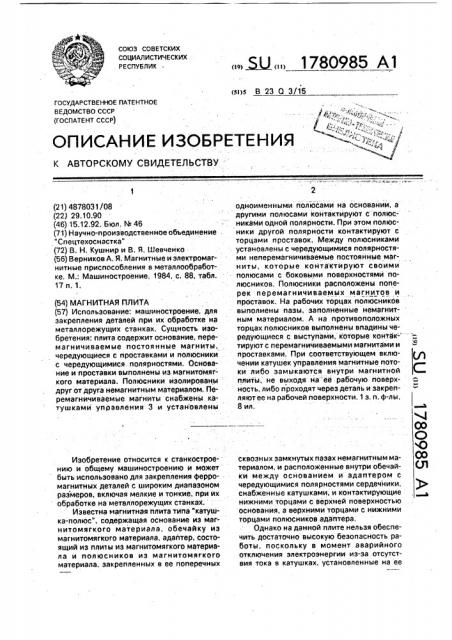

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУВЛИК (н)5 В 23 0 3/15
ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ
ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4878031/08 (22) 29.10.90 (46) 15.12.92. Бюл, М 46 (71) Научно-производственное обьединение нСпецтехоснасткан (72) В. Н. Кушнир и В. A. Шевченко (56) Верников А. Я. Магнитные и электромагнитные приспособления в металлообработке. М.: Машиностроение, 1984, с. 88, табл.
17п.1, (54) МАГНИТНАЯ ПЛИТА (57) Использование: машиностроение, для закрепления деталей при их обработке на металлорежущих станках. Сущность изобретения: плита содержит основание, перемагничиваемые постоянные магниты, чередующиеся с проставками и полюсники с чередующимися полярностями. Основание и проставки выполнены из магнитомягкого материала. Полюсники изолированы друг от друга немагнитным материалом, Перемагничиваемые магниты снабжены катушками управления 3 и установлены
Изобретение относится к станкостроению и общему машиностроению и может быть использовано для закрепления ферромагнитных деталей с широким диапазоном размеров, включая мелкие и тонкие, при их обработке на метвллорежущих станках.
Известна магнитная плита типа "катушка-полюс", содержащая основание иэ магнитомягкого материала, обечайку иэ магнитомягкого материала, адаптер, состоящий из плиты из магнитомягкого материала и полюсников из магнитомягкого материала, закрепленных в ее поперечных!
Ы, 1780985 А1 одноименными полюсами на основании, а другими полюсами контактируют с полюсникаМи одной полярности. При этом полюсники другой полярности контактируют с торцами проставок. Между полюсниками установлены с чередующимися полярностями неперемагничиваемые постоянные магниты, которые контактируют своими полюсами с боковыми поверхностями полюсников. Полюсники расположены поперек перемагничиваемых магнитов и проставок. На рабочих торцах полюсников выполнены пазы, заполненные немагнитным материалом. А на противоположных торцах полюсников выполнены впадины чередующиеся с выступами, которые контак - тируют с перемагничиваемыми магнитами и проставками. При соответствующем вклю- у чении катушек управления магнитные потоки либо замыкаются внутри магнитной плиты, не выходя на ее рабочую поверхность, либо проходят через деталь и закрепляют ее на рабочей поверхности. 1 з. и. ф-лы, 8 ил, 1
С)
О сквозных замкнутых пазах немагнитным ма- 00 териалом, и расположенные внутри обечай- (Л ки между основанием и адаптером с чередующимися полярностями сердечники, снабженные катушками, и контактирующие, д нижними торцами с верхней поверхностью основания, а верхними торцами с нижними торцами полюсников адаптера;
Однако на данной плите нельзя обеспечить достаточно высокую безопасность работы, поскольку в момент аварийного отключения электроэнергии из-за отсутствия тока в катушках, установленные на ее
1780985
10 адаптерную плиту, содержащую располо- 20 женные в поперечном направлении полюсники; изолированные немагйитным и тонких деталей в связи с наличием значительного межполюСного расстояйия.
Кроме того, часть энергии будет теряться из-за того, что полярность основания, 30 .: проставок и контактирующих с проставками полюсников адаптера будет одного знака, а полярность полюсников которые контактируют с перемагничиваемыми магнитами будет противоположного знака. 35
Другими словами потери магйитной энергйи этой плиты связаны с наличием ее источников только одного знака.
Наличие в указанной плите только однйх постоянных перемагничиваемйх магни- 40 тов услОжняет процесс управленйя йлитой, поскольку ее включение производят путем подачи и обмотки катушек управления по- . стоянных перемагничиваемых магнитов импульса постоянного тока, намагничиваю- 45
" щего эти магниты, а ее отключение производят путем подачи в обмотки катушек управления постоянных перемагничиваемых.
- магнитов серии размагничивающих импульсов постоянного тока с постепенно убываю- 50 щей амплйтудой, после чего укаэанные . магниты размагничиваются.
Для работы такой плиты необходимо иметь мощную и дорогостоящую электронную систему управления. 55
Целью изобретения является повышение надежности закрепления ферромагнитных деталей с широким диапазоном размеров, включая мелкие и тонкие, и упрощения процесса управления. рабочую поверхность детали ежу не будут удерживаться.
К числу других недостатков данной плиты следует отнести нагрев за счет тепла, выделяемого катушками, и необходимость постоянного подвода электроэнергии.
Кроме того, на данной плите нельзя достичь высокой надежности закрепления и удержания мелких и тонких деталей.
Известна магнитная плита, содержащая основание из магнитомягкого материала, постоянные вертикальйо направленные перемагничиваемые магниты, снабженные катушками управления и установленнйе на основание одноименными полюсами между проставками из магнитомягкого материала, закрепленными на основании и контактирующими нижними торцами с его верхней поверхностью, и установленную сверху материалом.
Недостаток этой плиты заключается в том, что она не обеспечивает высокую надежность закрепления и удержания мелких
Это достигается тем, что в магнитной плите, содержащей основание из магнитомягкого материала, постоянные вертикально направленные перемагничиваемые
5 магниты, снабженные катушками управления и установленные на основание одноименными полюсами между проставками из магнитомягкого материала, закрепленными на основании и контактирующими нижними торцами с его верхней поверхностью, в продольном направлении расположены с чередующимися полярностями полюсники из магнитомягкого материала, изолированные друг от друга немагнитным материалом, од5 ни из которых нижними торцами выступов контактируют с верхними торцами проставок, а вторые нижними торцами выступов контактируют с верхними полюсами постоянных вертикально направленных"перемагничиваемых магнитов, при этом между полюсниками расположены с чередующимися полярностями постоянные горизонтально направленные неперемагничиваемые магниты, примыкающие полюсами к бо5 ковым поверхностям полюсников, со стороны верхних торцов которых выполнены пазы, заполненные немагнитным материалом.
Для уменьшения потерь магнитной энергии основание установлено на плиту из немагнитного материала.
На фйг. 1 показана плита, общий вид; на фиг, 2 — вид А на фиг.1; на фиг.3 — вид Б на фиг. 1; на фиг. 4 — разрез  — В на фиг. 3 (положение "ОТКЛЮЧЕНО" ); на фиг.5 — то же (положение "ВКЛЮЧЕНО" ), на фиг.6 —. разрез Г-Г на фиг,З (положение
"ОТКЛЮЧЕНО "}; на фиг,7 — разрез Д-Д на фиг.1. положение "ОТКЛ ЮЧЕНО; на фиг.8— то же, положение "ВКЛЮЧЕНО", Магнитная плита содержит основание 1 из магнитомягкого материала, постоянные вертикально направленные перемагничиваемые магниты 2, снабженные катушками управления 3 и установленные на основание 1 одноименными полюсами между проставками 4 и 5 из магнитомягкого материала, закрепленными на основании и контактирующими нижними торцами с его верхней поверхностью, а в продольном направлении расположены с чередующимися полярностями полюсники 6, 7 и 8, изолиро-. ванные друг от друга немагнитным материалом 9. При этом полюсник 6 контактирует нижними торцами выступов с верхними торцами проставок 4, полюсники 7 контактируют нИжними торцами выступов с верхними торцами проставок 4 и 5, а полюсники 8 контактируют нижними торцами выступов с верхними полюсами постоянных вертикаль1780985 но направленных перемэгничиваемых магнитов 2.
Между пол юсниками 6, 7 и 8 расположены с чередующимися полярностями постоянные горизонтально направленные неперемагничиваемые магниты 10, примыкающие полюсами к их боковым поверхностям, а со стороны верхних торцов полюсников 6, 7 и 8 выполнены пазы, заполненные немагнитным материалом 9. При этом основание 1 установлено на плиту 11 из немагнитного материала.
Магнитная плита работает следующим образом, В исходном (нерабочем) состоянии основание 1, проставки 4 и 5 разнополярны относительно полюсников 6 и 7. При этом магнитные потоки Ф1 и Фг замкнутся через полюсник 8, магнит 10, полюсник 6, проставки 4, основание 1 и магнит 2.
В результате магнитные потоки Ф1 и Фг замыкаются внутри магнитной плиты не выходя на рабочую поверхность 12 плиты, а установленная на ней деталь 13 будет раскреплена.
Включение плиты осуществляется путем подачи в обмотки катушек управления 3 магнитов 2 импульса постоянного тока с полярностью, нэмагничивающего их таким образом, чтобы основание 1 и простэвки 4 и 5 были однополярны относительно полюсников 6 и 7. Тогда магнитные потоки Фз и Фа замкнутся через основание 1, проставки 4, полюсник 6, деталь 13, полюсник 8 и магнит
2, а магнитный поток Ф5 замкнется через полюсник 6, деталь 13, полюсник 8 и магнит
10.
Таким образом магнитные потоки Фз, Ф4 иФ5, проходя через деталь 13, крепят ее на рабочей поверхности 12 плиты.
Отключение плиты осуществляется путем подачи в обмотки катушек управления 3 магнитов 2 импульса постоянного тока с полярностью, намагничивающего их таким образом, чтобы основание 1, проставки 4 и 5 были разнополярны относительно полюсников 6 и 7. Тогда магнитные потоки Ф1 и
Фг замкнутся через полюсник 8, магнит 10, полюсник 6, проставки 4, основание 1 и магнит 2, B результате магнитные потоки Ф t и Фг замыкаются вну ри магнитной плиты, не вы5 ходя на рабочую поверхность 12 плиты, а установленная на ней деталь 13 раскрепится. ....После отключения плита будет готова к очередному циклу работы.
10 Изобретение обеспечивает возможность создания плит, позволяющих надежно закреплять ферромагнитные детали с широким диапазоном размеров, включая мелкие и тонкие, с более простым процес15 сом управления, Формула изобретения
1. Магнитная плита, содержащая основание, установленные на нем проставки, че- редующиеся с перемагничиваемыми
20 постоянными магнитами, снабженными катушками управления, и полюсники с чередующимися полярностями, изолированные друг от друга немагнитным материалом, причем перемагничиваемые магниты одно25 именными полюсами установлены на основании, а другими полюсами контактируют с полюсниками одной полярности, при этом полюсники другой полярности контактируют с торцами проставок, а основание и про30 ставки выполнены из магнитомягкого материала, отличающаяся тем, что, с целью повышения надежности в работе, она снабжена неперемагничиваемыми постоянными магнитами, установленными с череду35 ющимися полярностями между полюсникэми и контактирующими своими полюсами с боковыми поверхностями полюсников, причем полюсники расположены поперек перемагничивэемых магнйтов и проставок, 40 а на рабочих торцах полюсников выполнены пазы, заполненные немагнитным материалом, прй этом на"противоположных торцах полюсников выполнейы впадины чередующиеся с выступами, контактирующими с пе45 ремагничиваемыми магнитами и проставками.
2. Плитапо п,1,отличающаяся тем, что основание установлено на плиту из немагнитного материала, 1780985
