Устройство для обработки резиновых изделий

Устройство для обработки резиновых изделий

Иллюстрации

Показать все

Реферат

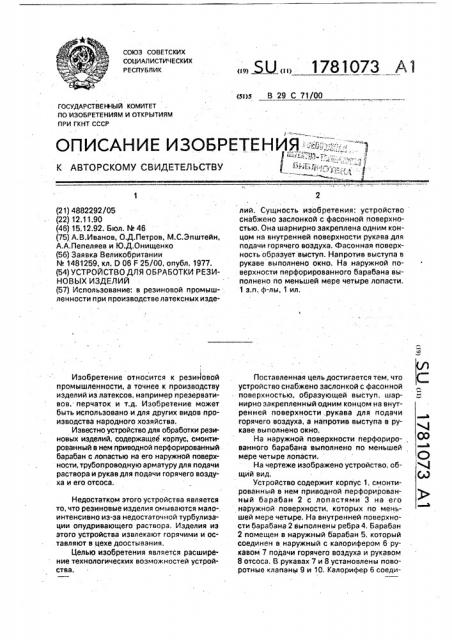

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э В 29 С 71/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, --0".:;-,, --)

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ - 4Е-.д:::.-,--;.-,,:- ", Ч

00 ,О 4 (А) (21) 4882292/05 (22) 12,11,90 (46) 15.12.92. Бюл. hk 46 (75) А.В.Иванов, О.Д.Петров, М.С.Эпштейн, А.А,Пепеляев и Ю.Д.Онищенко (56) Заявка Великобритании

М 1481259, кл. D 06 F 25/00, опубл. 1977. (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ РЕЗИНОВЫХ ИЗДЕЛИЙ (57) Использование: в резиновой промыш- . ленности при производстве латексных иэдеИзобретение относится к резиновой промышленности, а точнее к производству изделий из латексов, например презервативов,. перчаток и т.д. Изобретение может быть использовано и для других видов производства народного хозяйства.

Известно устройство для обработки резиновых изделий, содержащее корпус, смонтированный в нем приводной перфорированный барабан с лопастью на его наружной поверхности, трубопроводную арматуру для подачи раствора и рукав для подачи горячего воздуха и его отсоса.

Недостатком этого устройства является то, что резиновые изделия омываются малоинтенсивно из-эа недостаточной турбулизации опудривающего раствора, Изделия из этого устройства извлекают горячими и оставляют в цехе доостывания.

Целью изобретения является расширение технологических возможностей устройства.,; ЯЦ, „1781073 А1 лий. Сущность изобретения: устройство снабжено заслонкой с фасонной поверхностью, Она шарнирно закреплена одним концом на внутренней поверхности рукава для подачи горячего воздуха, Фасонная поверхность образует выступ. Напротив выступа в рукаве выполнено окно, На наружной поверхности перфорированного барабана выполнено по меньшей мере четыре лопасти.

1 з.п. ф-лы, 1 ил.

Поставленная цель достигается тем, что устройство снабжено заслонкой с фасон ной поверхностью, образующей выступ, шарнирно закрепленный одним концом на внутренней поверхности, рукава для подачи горячего воздуха, а напротив выступа в рукаве выполнено окно.

На наружной поверхности перфорированного барабана выполнено по меньшей мере четыре лопасти.

На чертеже изображено устройство, общий вид, Устройство содержит корпус 1, смонтированный в нем приводной перфорированный барабан 2 с лопастями 3 на его наружной поверхности, которых по меньшей мере четыре. На внутренней поверхности барабана 2 выполнены ребра 4, Барабан

2 помещен в наружный барабан 5, который соединен в наружный с калорифером 6 рукавом 7 подачи горячего воздуха и рукавом

8 отсоса. В рукавах 7 и 8 установлены поворотные клапаны 9 и 10, Калорифер 6 соеди1781073 нен с вентилятором 11, установленным в верхней части корпуса 1. Барабан 2 связан с приводом 12. Барабан 5 связан трубопроводами с линией подачи раствора 13 и его слива 14.

На внутренней поверхности рукава 9 шарнирно закреплена одним концом заслонка 15. Заслонка 15 имеет фасонную поверхность, образующую выступ 16, Напротив выступа 16 выполнено в рукаве 9 окно 17.

Устройство работает следующим образом.

Латексные изделия загружаются в перфорированный барабан 2. Клапаны и заслонка 9, 10, 15 закрыты, причем заслонка

15 свободно висит. По трубопроводу 13 в ,наружный барабан 5 подается раствор (например, суспензия биосорба). Начинает вращаться перфорированный барабан 2, обрабатывая изделия раствором. После обработки раствор сливается через трубопровод 14.

Открываются клапаны 9, 10, начинает работать сушильная установка. Горячий воздух от вентилятора 11 через калорифер

6 поступает rio рукаву 7 между наружным 5 и вращающимся перфорированным барабаном 2 и отсасывается через рукав 8. Наличие лопастей 3 нэ перфорированном барабане

2 обеспечивает отсечку отдельных порций воздуха и проталкивание его через перфорацию внутрь барабана 2, После окончания сушки подача горячего воздуха прекращается, клапан 9 закрывается. Поскольку отсос воздуха продолжается, внутри объема, ограниченного наружным

5 барабаном 2 и рукавами 7,8, создается разрежение, заслонка 15 под напором воздуха из цеха откидывается внутрь, давая ему доступ. Таким образом обеспечивается автоматическое срабатывание заслонки 15

10 через наличие какого-либо привода. После — охлэждейия изделия извлекаются из перфорированного барабана. Далее цикл повторяется.

Формула изобретения

15 1. Устройство для обработки резиновых изделий, содержащее корпус, смонтированный в нем приводной перфорированный барабан с лопастью на его наружной поверхности, трубопроводную арматуру для

20 подачи раствора и рукав для подачи горячего воздуха и его отсоса; о т л и ч а ю щ е е с я. тем, что; с целью расширения технологических возможностей устройства, оно снабжено заслонкой с фасонной поверхностью, 25 образующей выступ, шарнирйо закрепленной одним концом на внутренней поверхности рукава для подачи горячего воздуха, а напротив выступа в рукаве выполнено окно.

30 2.Устройство поп.1, отл ича ю щеес я тем, что на наружной поверхности перфорированного барабана выполнено по меньшей мере четыре лопасти, 1781073
