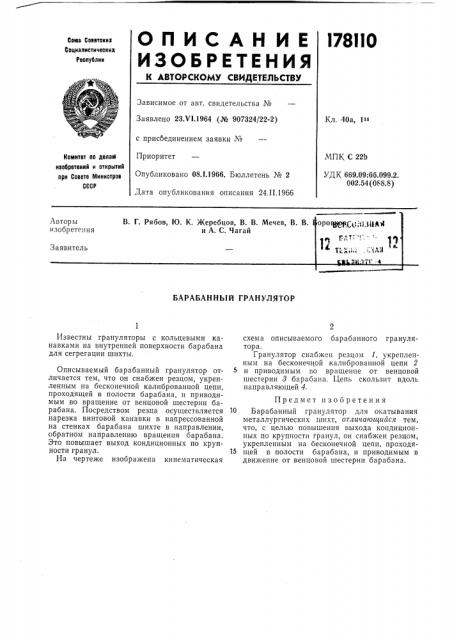

ОПИСАН ИЕ l78IIO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетския

Социалистические

Республик

Зависимое от авт. свидетельства ¹

Заявлено 23.Ч1.1964 (№ 907324/22-2) Кл. 40а, 11 с присбединением заявки ¹

Приоритет

Опубликовано 08.1.1966. Бюллетень № 2

Дата опубликования описания 24.П.19бб

МПК С 22b

УДК 669.09:66.099.2.

002.54 (088.8) Комитет по делаМ изобретений и открытий при Совете Министров

СССР

БАРАБАННЫИ ГРАНУЛЯТОР

Известны грануляторы с кольцевыми канавками на внутренней поверхности барабана для сегрегации шихты.

Описываемый барабанный гранулятор отличается тем, что он снабжен резцом, укрепленным на бесконечной калиброванной цепи, проходящей в полости барабана, и приводимым во вращение от венцовой шестерни барабана. Посредством резца осуществляется нарезка винтовой канавки в напрессованной на стенках барабана шихте в направлении, обратном направлению вращения барабана.

Это повышает выход кондиционных по крупности гранул.

На чертеже изображена кинематическая схема описываемого барабанного гранулятора.

Гранулятор снабжен резцом 1, укрепленным на бесконечной калиброванной цепи 2 и приводимым во вращение от венцовой шестерни 8 барабана. Цепь скользит вдоль направляющей 4.

Предмет изобретения

10 Барабанный гранулятор для окатывания металлургических шихт, отличающийся тем, что, с целью повышения выхода кондиционных по крупности гранул, он снабжен резцом, укрепленным на бесконечной цепи, проходя15 щей в полости барабана, и приводимым в движение от венцовой шестерни барабана.
