Реферат



Использование: изобретение относится к таре и может использоваться в различных отраслях промышленности для хранения штучных грузов. Сущность изобретения: тара для хранения деталей содержит корпус, с открытой стороньГкотброго на жестко закрепленной горизонтальной оси установлен запорный элемент в виде коромыслаГодно плечо коромысла 6 исх оДОТо м положении перекрывает открытую сторону корпуса за счет смещения центра тяжести коромысла к указанному его плечу, и указатель заполненности тары, выполненный в виде пластины, расположенной под прямым углом к другому плечу коромысла. Запорный элемент расположен внутри корпуса. Указатель заполненности тары прикреплен к коромыслу таким образом, что в исходном положении он направлен наружу с возможностью перекрывания открытой стороны корпуса при заполнении тары. 4 ил.

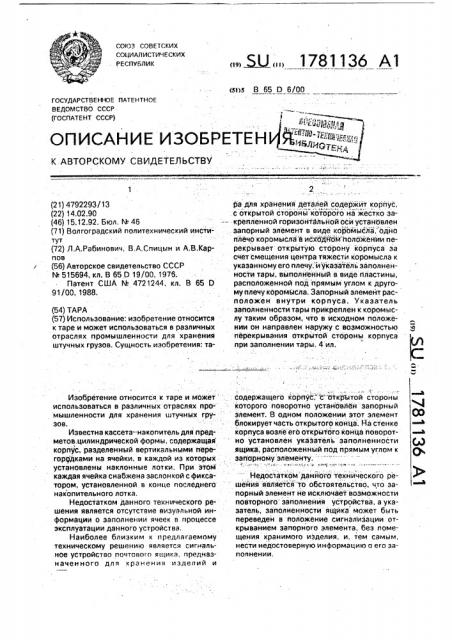

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (SI)5 В 65 D 6/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4792293/13 (22) 14.02.90 (46) 15.12.92. Бюл, N. 46 (71) Волгоградский политехнический институт (72) Л,А.Рабинович, В,А,Спицын и А.B,Êaðпов (56) Авторское свидетельство СССР

% 515694, кл. В 65 0 19/00, 1976.

Патент США М 4721244, кл. В 65 0

91/00, 1988. (54) ТАРА (57) Использование: изобретение относится к таре и может использоваться в различных отраслях промышленности для хранения штучных грузов. Сущность изобретения: таИзобретение относится к таре и может использоваться в различных отраслях промышленности для хранения штучных грузов.

Известна кассета-накопитель для предметов, цилиндрической формы, содержащая корпус, разделенный вертикальными перЬгорфцками на ячейки, в каждой из которых установлены наклонные лотки. При этом каждая ячейка снабжена заслонкой с фиксатором, установленной в конце последнего накопительного лотка.

Недостатком данного технического решения является отсутствие визуальной информации о заполнении ячеек в процессе эксплуатации данного устройства.

Наиболее близким к предлагаемому техническому решению является сигнальное устройство почтового ящикэ, предназначенного для хранения изделий и. Ж, 1781136 А1

2 ра для хранения деталей содержит корпус, с открытой стороньгкоторого на жестко за-- крепленной горизонтальйой оси установлен запорный элемент в аиде коромысла. адно плечо коромысла и исходйом"положейии перекрывает открытую сторону корпуса за счет смещения центра тяжести коромысла к указанному его плечу" .и указатель заполненности тары, вйполненный в виде пластины, расположенной под"прямым углом к другому плечу коромысла, Запорный элемент расположен внутри корпуса. Указатель заполненности тары прикреплен к коромыслу таким образом, что в исходном положении он направлен наружу с возможностью перекрывания открйтой стороны корпуса при заполнении тары. 4 ил. содержащего корпус, с DTKpbITQA стороны которого поворотно устанОвлбн запорный элемент. 8 одном положении этот элемент блокирует часть открытого койца. На стенке корпуса возле его открытого конца поворотно установлен указатель заполненности ящика, расположенный под прямым углом к эайорному элементу.

Недостатком данного технического решейия является то обстоятельство, что запорный элемент не исключает возможности повторного заполнения устройства, а указатель, заполненности ящика может быть переведен в положение сигнализации открыванием запорного элемента. без помещения хранимого изделия, и, тем самым, нести недостоверную информацию о его заполнении.

1781136

Целью изобретения является исключение ложной информации о заполненности тары.

Поставленная цель достигается тем, что в таре, содержащей корпус, с открытой сто- 5 роны которого на жестко закрепленной горизонтальной оси установлен запорный элемент в виде коромысла, одно плечо которого в исходном положении перекрывает открытую сторону корпуса за счет смеще- 10 ния центра тяжести коромысла. к указанному его плечу. и указатель заполненности тары, выполненный k виде пластины, расположенный под прямым углом к другому плечу коромысла, запорный элемент 15 расположен внутри корпуса, указатель заполненности тары прикреплен к коромыслу таким образом, что в исходном положении он направлен наружу с возможностью перекрывания открытой стороны корпуса при за- 20 полнении тары.

На фиг. 1 показана тара с деталью, общий вид; на фиг. 2-тара бездетали, общий . вид; на фиг. 3 — сечение А-А на фиг. 1; на фиг. 4 — сечение Б —.Б на фиг. 2. 25

Тара для хранения деталей состоит из корпуса 1 (фиг. 1) с открытой стороны которого установлен запорный элемент в виде коромысла 2 (фиг. 3, 4). На одном плече 3 коромысла 2 под прямым углом закреплен 30 указатель заполненности тары 4, выполненный в аиде пластины. Центр тяжести (Ц. Т.) коромысла 2 расположен на другом его плече 5. который перекрывает открытую сторону корпуСа 1. Опорой коромысла 2 является 35 жестко закрепленная горизонтальная ось 6.

Она расположена таким образом, что плечо

5 коромысла 2, перекрывающее открытую сторону корпуса 1, взаимодействует с деталью 7 при ее поступлении и наличии в 40 корпусе 1 (фиг. 3).

Эксплуатация тары осуществляется следующим образом.

В исходном состоянии под действием силы тяжести коромысло 2 (фиг. 4) занимает 45 вертикальное . положение, являющееся положенйем равновесия, при этом плечо 5 перекрывает открытую сторону корпуса 1.

Деталь 7, помещаемая в корпус 1, взаимодействуетс плечом 5 коромысла 2 и вызыва- 50 ет его поворот относительно горизонтальной оси 6 и перекрытие открытой стороны корпуса 1 указателем заполненности тары

4, закрепленным на плече 3 коромысла 2, и, тем самым, не позволяет повторно заполнить тару. При отклонении коромысла 2 от положения равновесия возникает вращательный момент, имеющий такое направление, что стремится вернуть его в первоначальное положение. Деталь 7 (фиг.

3), находящаяся в корпусе 1, препятствует этому и удерживает коромысло 2 в отклоненном положении, при этом указатель заполненности тары 4, закрывающий открытую сторону корпуса 1, сигнализирует о заполнении тары.

При извлечении из корпуса 1 детали 7, последняя освобождает коромысло 2, которое под действием вращательного момента переходит в исходное положение, а указатель заполненности тары 4 открывает корпус 1, сигнализируя, тем самым, об освобождении тары.

По сравнению с прототипом предлагаемое техническое решение позволяет исключить ложную информацию о заполненности тары и обеспечить запирание последней при поступлении детали, что предотвращает ее повторное заполнение.

Формула изобретения

Тара, содержащая корпус, с открытой стороны которого на жестко закрепленной горизонтальной оси установлен запорный элемент в виде коромысла, одно плечо которого в исходном положении перекрывает открытую сторону корпуса за счет смещения центра тяжести коромысла к указанному его плечу, и указатель заполненности тары, выполненный в виде пластины, расположенной. под прямым углом к другому плечу коромысла, отличающаяся тем, что. с целью исключения ложной информации о заполненности тары, запорный элемент расположен внутри корпуса, указатель заполненности тары жестко прикреплен к коромыслу таким образом, что в исходном положении он направлен наружу с воэможностью перекрывания открытой стороны корпуса при заполнении тары.
