Реферат



Использование: складское хозяйство, в частности стеллажи для хранения штучных грузов, имеющих вертикальные шахты загрузки и выгрузки. Сущность изобретения: стеллаж содержит расположенные друг над другом, закрепленные на стойках полки, связанные с подъемно-опускными планками . На последних выполнены зубчатые рейки на горизонтальных беях стоек жестко закреплены шестерни, взаимодействующие с рейками. Полки закреплены на стойках с возможностью перемещения горизонтальной плоскости и выполнены с зубчатыми рейками для взаимодействия с дополнительными шестернями, установленными на горизонтальных осях стоек. Подъемно-опускные планки в нижней части жестко связаны поперечиной, соединенной с основанием упругой связью. 6 ил.

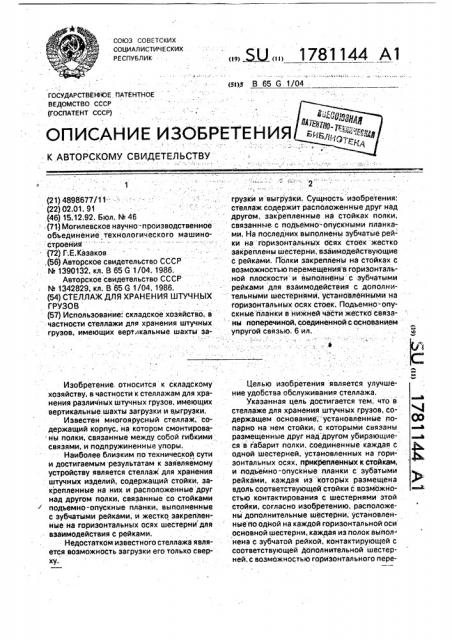

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕ,ЦОМСТВО СССР (ГОСПАТЕНТ СССР) (я)й В 65 G 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4898677/11(22) 02.01, 91 (46) 15.12.92. Бюл. М 46 (71) Могилевское научно-производственное объединение технологического машиностроения (72) Г;Е,Казаков ,(56) Авторское свидетельство СССР

М 1390132, кл. В 65 G 1/04, 1986.

Авторское свидетельство СССР

ЬЬ 1342829, кл. В 65 G 1/04, 1986. (54) СТЕЛЛАЖ ДЛЯ ХРАНЕНИЯ ШТУЧНЫХ

ГРУЗОВ (57) Использование. складское хозяйство, в частности стеллажи для хранения штучных. грузов, имеющих вертикальные шахты заИзобретение. относится к складскому хозяйству, в частности к стеллажам для хранения различных штучных грузов, имеющих вертикальные шахты загрузки и выгрузки.

Известен многоярусный стеллаж, содержащий корпус. на котором смонтированы полки, связанные между собой гибкими связями, и подпружиненные упоры.

Наиболее близким по технической сути и достигаемым результатам к заявляемому устройству является стеллаж для хранения штучных иэделий, содержащий стойки, закрепленные на них и расположенные друг над другом полки, связанные со стойками подъемно-опускные планки, выполненные с зубчатыми рейками, и жестко закрепленные на горизонтальных осях шестерни для взаимодействия с рейками.

Недостатком известного стеллажа является возможность загрузки его только сверху.,,5g„, 1781144 А1

2 грузки и выгрузки, Сущность изобретения: стеллаж содержит расположенйые друг над другом, закрепленные на стойках полки, связанные- с подъемно-опускными планками. На последних выполнены зубчатые рейки на"горизонтальных осях стоек жестко закреплены шестерни; взаимодействующие с рейками. Полки закреплены на стойках с возможностью перемещения в горизонталь.,ной плоскости и выполнены с зубчатыми рейками для взаимодействия с дополнительными шестернями, установлейными на горизонтальных осях стоек. Подъемно-опускные-планки в нижней части жестко связаны поперечиной, соединенной с основанием упругой связью. 6 ил.

Целью изобретения является улучшение удобства обслуживания стеллажа.

Указанная цель достигается тем, что в стеллаже для хранения штучных грузов, со- Ч держащем основание;-установленные по- QO парно на нем стойки; с которыми связаны и размещенные друг над другом убирающие- ъ ся в габарит полки. соединенные каждая с одной шестерней, установленных на горизонтальных осях, прикрепленных к стойкам, и подъемно-опускные планки с зубатыми рейками, каждая из KOTopblx размещена вдоль соответствующей стойки с возможностью контактирования с шестернями этой стойки, согласно изобретению, расположены дополнительные шестерни, установленные по одной на каждой горизонтальной оси основной шестерни, каждая из полок выпол. нена с зубчатой рейкой, контактирующей с соответствующей дополнительной шестерней, с возможностью горизонтального пере1781144 мещения, а подъемно-опускные планки каждой пары стоек нижними концами соединены между собой поперечной связью, связанной с основанием упругим органом.

На фиг. 1 показан общий вид стеллажа; 5 на фиг. 2 — то же, с установленными грузами; на фиг. 3 — то же, беэ дополнительного груза; на фиг. 4- вид А на фиг. 1; на фиг. 5- вид

Б на фиг. 4; на фиг. 6- вид В на фиг. 4.

Стеллаж содержит основание, на кото- 10 ром поднарно установлены вертикальные стойки 1 с выдвижными в горизонтальной плоскости полками2. Механизм перемещения полок содержит жестко установленные на осях 3 шестерни 4 и вертикальные подь- 15 емно-опускные зубчатые рейки 5, соедингнные внизу горизонтальными связями 6, на которые устанавливается груз. Между oc" нованием и поперечными связями установлен упругий орган 8. На осях 3 со 20 скользящей посадкой, например, через пластмассовую втулку, установлены дополнительные шестерни 7, взаимодействующие с полками 2. Груз 9 и дополнительный груз 10 могут быть подняты или установлены лю- 25 бым подъемным средством (не показано).

Стеллаж работает следующим образом.

Груз 8 поднимают над нужными полками 2. установленными на стойках 1; Дополнительный груз 10 устанавливают на 30 горизонтальные связи 6, зубчатые рейки 5 опускаются под воздействием груза 10, поворачивают шестерни 4, оси 3 и шестерни 7, которые выдвигают полки 2. Груз 9 опускают и устанавливают Ма полки 2, Дополни- 35 тельный груз убирают, Связи 6 поднимаются под воздействием упругого органа 8, полки 2 возвращаются в исходное положение. Полка под грузом 9 удерживается силой трения, которая больше силы трения, воздействующей на шестерню 7 на оси

3. Ось 3 вращается, шестерня 7 остается неподвижной, Загрузка других полок происходит аналогичным образом. При дальнейшей загрузке стеллажа груз 9 приподнимают, дополнительный груз 10 опускают, одновременно полка 2 выдвигается и убирается, не препятствуя подъему или опусканию груза.

Формула изобретения

Стеллаж для хранения штучных грузов, содержащий основание, установленные попарно на последнем стойки, с которыми связаны размещенные друг над другом убирающиеся в габарит стоек полки, соединенные каждая с одной из шестерней, установленных на горизонтальных осях, прикрепленных к стойкам, и подъемно - опускные планки с зуочатыми рейками, каждая из которых размещена вдоль соответствующей стойки с возможностью контактирования с шестернями этой стойки, о т л и ч а юшийся тем, что, с целью повышения удобства эксплуатации, он снабжен допол-, нительными шестернями, установленными по одной на каждой горизонтальной оси основной шестерни, каждая полка выполнена с зубчатой рейкой, контактирующей с соответствующей дополнительной шестерней, с возможностью горизонтального перемещения, а подъемно-опускные планки каждой пары стоек нижними концами соединены между собой поперечной связью, связанной с основанием упругим органом.

1781144 дид4

Составитель О,Иванина

Техред М.Моргентал Корректор Т,Палий

Редактор

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 4248 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нэб., 4/5
