Клеевая композиция

Клеевая композиция

Иллюстрации

Показать все

Реферат



Использование: склеивание полйэтиленов, пластиков, стеклопластиков, древесины как между собой, так и в сочетании друг с другом. Сущность изобретения: клеевая композиция включает, вес.ч.: смолу э поксиднодиановую ЭД-20 60,0-64,0, смолу низкомолекулярную Л-20 38,0-40,0, ди-(2-этилгексил)-фталат 9,0-11,0, порошок цинка или окись цинка 3,0-5,0, порошок кремния или окись кремния 20,0-25,0. Композицию получают перемешиванием исходных компонентов. 1 табл.

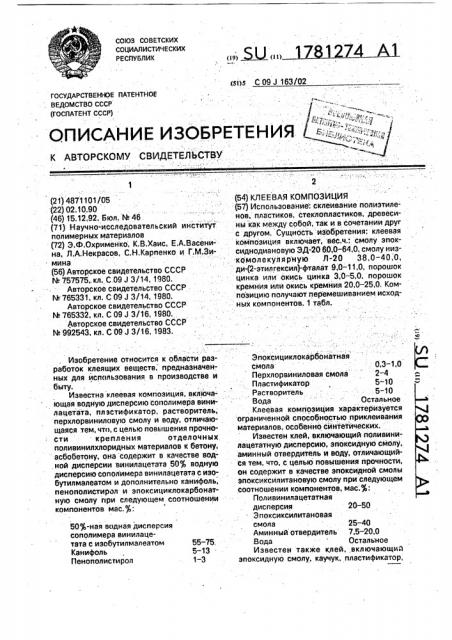

(19) (1 1) (si)s С 09 J 163/02 союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

50%-ная водная дисперсия сополимера винилацетата с изобутилмалеатом

Канифоль

Пенополистирол

55-75

-13

1-3

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4871101/05 (22) 02.10.90 (46) 15.12,92. Бюл. М 46 . (71) Научно-исследовательский институт полимерных материалов (72) Э.Ф.Охрименко, К.В.Хаис, E.À.Âàñåíèна, Л.А.Некрасов, С.Н.Карпенко и Г.М.Зи. мина (56) Авторское свидетельство СССР

N. 757575,. кл. С.09 J 3/14, 1980..

Авторское свидетельство СССР

N- 765331, кл. С 09 J 3/14, 1980.

Авторское свидетельство СССР

N. 765332, кл. С 09 J 3/16, 1980.

Авторское свидетельство СССР

N 992543, кл. С 09 J 3/16, 1983.

Изобретение относится к области pasработок клеящих веществ, предназначенных для использования в производстве и быту.

Известна клеевая композиция, включающая водную дисперсию сополимера винилацетата, пластификатор, растворитель, перхлорвиниловую смолу и воду, отличающаяся тем, что, с целью повышения прочности крепления отделочных поливинилхлоридных материалов к бетону, асбобетону, она содержит в качестве водной дисперсии винилацетата 507 водную дисперсию сополимера винилацетата с изобутилмалеатом и дополнительно канифоль, пенополистирол и эпоксициклокарбонатную смолу при следующем соотношении компонентов мас.%; (54) КЛЕЕВАЯ КОМПОЗИЦИЯ (57) Использование . склеивание полиэтиленов, пластиков, стеклопластиков, древесины как между собой; так и в сочетании друг с другом. Сущность изобретения: клеевая композиция включает, вес.ч.: смолу эпоксиднодиановую ЭД-20 60,0-64,0, смолу низкомолекулярную Л-20 38,0-40;О, ди-(2-этил гексил)-фталат 9,0-11,0, порошок цинка или окись цинка 3,0-5,0, порошок кремния или окись кремния 20,0-25,0, Композицию получают перемешиванием исходных компонентов, 1 табл.

Эпоксициклокарбонатйа я смола 0,3-1,0

Перхлорвиниловая смола 2-4

Пластификатор 5 — 10

Растворитель .:- .: 5-10

Вода Остальное

Клеевая композиция характеризуется ограниченной способностью приклеивания материалов, особенно синтетических.

Известен клей, включающий поливинилацетатную дисперсию, эпоксидную смолу, аминный отвердитель и воду, отличающийся тем, что, с целью повышения прочности, он содержит в качестве эпоксидной смолы эпоксиксилитановую смолу при следующем соотношении компонентов, мас. :

Поливинилацетатная дисперсия 20-50

Эпоксиксилитановая смола . 25-40

Аминный отвердитель 7.5 — 20,0 .Вода Остальное

Известен также клей, включающий эпоксидную смолу, каучук, пластификатор, 1781274 наполнитель и аминный отвердитель, отличающийся тем, что, с целью увеличения прочности склеивания и огнестойкости композиции, она содержит в качестве каучука бутадиеннитрильный каучук или его аддукт с алкилфеноло-формальдегидной смолой и дополнительный аддукт. М-метил-с-пирролидона-2 с бромом при следующем соотношении компонентов, мас., :

Бутадиеннитрильный каучук или его аддукт с алкилфеноло-формальдегидно.смолой 3,0-7,4 Пластификатор 7,3 — 13,4.

Наполнитель .: 9,0-9,4

Аминный отвердитель 18,0-18,6

Аддукт И-метил-й-пиролидона-2 с бромом 2,4-13,9

Эпоксидная смола 37,3-60,3

Они склеивают металлы, стекло, полиамиды, стеклопластики, но не клеят полиэтилены, пластики и дру(ие "инертные материалы".

По технической сущности наиболее . близкой к предлагаемой является клеевая композиция, ".îäåðæàùàÿ эпоксидиановую смолу ЭД-20, низкомолекулярную попиамидную см(м M Л-20 и ппастификатор. Данная клеевая композиция также как и указанная выше не обеспечивает достаточной прочности склеивания йолимерных материалов и полимерных материалов с деревом.

Целью данного изобретения является повышение прочности склеивания полимерных материалов и полимерных материалов с деревом.

Поставленная цель досгигается. за счет того, что клеевая композиция, включающая эпоксидно-диановую смолу ЭД-20. низкомолекулярную полиамидную смолу Л-20 и пластификатор, в качестве гластификатора содержит ди-(2-этилгексил)-фталат и допол38-40

40 нительно — порошок цинка или окись цинка, h0polll0K кремния или окись кремния при следующем соотношении компонентов, ма с.ч.:

5 . Смола эпоксидно-диановая ЭД-20 60,0-64,0

Смола низкомолекулярная полиамидная

Л-20, 38,0-40,0

10 Ди-(2-атил гексил)фталат .9,0-11,0

Порошок цинка или окись цинка 3,0-5,0

Порошок кремния или

15 ..окись кремния 20,0 — 25,0

В таблице приведены конкретные клеевые композиции и их основные характеристики ho склеиванию различных полимерных материалов. Прочность склеи20 вания оценивается результатами испытаний при сдвиге на разрывной машине М-10.

Формула изобретения

Клеевая композиция, включающая эпоксидно-диановую смолу ЭД-20, низко25 молекулярную полиамидную смолу Л 24 и ппастификатор. отличающаяся тем, что, с целью повышения прочности склеива. ния полимерных материалов и полимерных материалов с деревом, в качестве пластифи30 катора она содержит ди-(2-этилгексил)-фталат и дополнительйо. — порошок цинка или окись цинка, порошок кремния или окись кремния при следующем соотношений компонентов, мас.ч.;

35 Эпоксидно-диановая, смола ЭД- 20 60-64 йизкомолекулярная полиамидная смола. Л-20

Ди-(2-этил гексил)фталат 9-11

Порошок цинке или окись цинка 3-5 .Порошок кремния или окись кремния 20-25

1781274

Техническая Известная документация компоэнция

Показатель

A нме ы

Состав. мас.ч:.

Смола эпоксидно-дианоеая неотвержденная

ЭД-20

Ди {2-зтилгексил) фталат

Порошок цинка

Окись цинка Порошок кремния

Окись кремния

Смола ниэкомолекуля ная. полиамиднвя Л 20

Эксплуатвционныр свой.:ства:

Прочность клеевого шва при сдвиге, МПа

Фанера-пластик ABC

Стеклопластик-полилтилен ПЯД

Фане еклоплвстик

ГОСТ 10587-84

ГОСТ 8728-88

ГОСТ 12601-76

ГОСТ 10272-62

ГОСТ 2169-84

ГОСТ 9428-60

ТУ

6-05-1123-74

4

24

11

12

18

11

5

27

1.5

2.9, TY 847509103.249-89

1.4 .

2,8

2,4

2.9

0.9

2,0

0.8-0.9

1.6

0.8

1.5!.В

106 12%

6,6-7.0

12.0

13.0

4.1

Продолжение таблицы

l

Составитель 3, Комова

Редактор В. Трубченко. Техред М.Моргентал Корректор Н. Бучок

Заказ 4255: Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113(35. Москва, Ж-Зб, Раушская наб., 4/б

Производственно-издательский комбинат "Патент", г. Ужгэрод, уп.Гагарина, 101
