Реферат



Изобретение относится к направленному бурению скважин. Цель изобретения - расширение области применения, а также снижение интенсивности увеличения диаметра ствола скважины при бурении в мягких горных породах. Способ реализуется компоновкой, включающей забойный двигатель , отклонитель и бурильные трубы. Бурение искривленного участка ствола скважины осуществляют при невращающейся бурильной колонне. При проводке прямолинейного участка скважины бурильную колонну поворачивают на угол 45-90° через каждые 0,5-1,0 м яроходки.

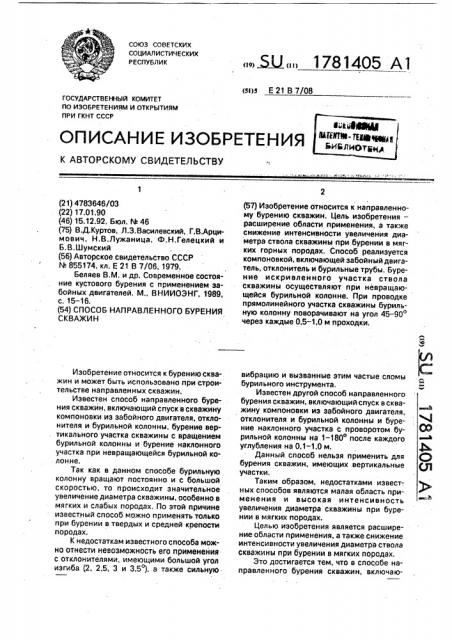

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s Е 21 В 7/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4783646/03 (22) 17.01.90 (46) 15.12.92, Бюл. М 46 (75) В.Д.Куртов, Л.Ç.Василевский, Г,В.Арцимович, Н.В.Лужаница, Ф.H.Ãåëåöêèé и

Б.В.Шумский (56) Авторское свидетельство СССР

N 855174, кл. Е 21 В 7/06, 1979.

Беляев В.М. и др. Современное состояние кустового бурения с применением забойных двигателей, M., ВНИИОЭНГ, 1989, с, 15-16. (54) СПОСОБ НАПРАВЛЕННОГО БУРЕНИЯ

СКВАЖИН

Изобретение относится к бурению скважин и может быть использовано при строительстве направленных скважин.

Известен способ направленного бурения скважин, включающий спуск в скважину компоновки из забойного двигателя, отклонителя и бурильной колонны, бурение вертикального участка скважины с вращением бурильной колонны и бурение наклонного участка при невращающейся бурильной колонне.

Так как в данном способе бурильную колонну вращают постоянно и с большой скоростью, то происходит значительное увеличение диаметра скважины, особенно в мягких и слабых породах. По этой причине известный способ можно применять только при бурении в твердых и средней крепости породах.

К недостаткам известного способа можно отнести невозможность его применения с отклонителями, имеющими большой угол изгиба (2, 2,5, 3 и 3,5 ), а также сильную (57) Изобретение относится к направленному бурению скважин. Цель изобретения— расширение области применения, а также снижение интенсивности увеличения диаметра ствола скважины при бурении в мягких горных породах. Способ реализуется компоновкой, включающей забойный двигатель, отклонитель и бурильные трубы. Бурение искривленного участка ствола скважины осуществляют при невращающейся бурильной колонне. При проводке прямолинейного участка скважины бурильную колонну поворачивают на угол 45-90 через каждые 0,5-1,0 м проходки. вибрацию и вызванные этим частые сломы бурильного инструмента.

Известен другой способ направленного бурения скважин, включающий спуск в скважину компоновки из забойного двигателя, отклонителя и бурильной колонны и бурение наклонного участка с проворотом бу- О© рильной колонны на 1-180 после каждого углубления на 0,1-1,0 м, фь

Данный способ нельзя применить для С бурения скважин, имеющих вертикальные (Я участки.

Таким образом, недостатками извест-. ных способов являются малая область применения и высокая интенсивность увеличения диаметра скважины при бурении в мягких породах.

Целью изобретения является расширение области применения, а также снижение интенсивности увеличения диаметра ствола скважины при бурении в мягких породах.

Это достигается тем, что в способе направленного бурения скважин, включаюФормула изобретения

Составитель В.Куртов

Техред М.Моргентал Корректор О.Кравцова

Редактор

Заказ 4261 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 щем спуск в скважину компоновки из забойного двигателя, отклонителя и бурильной колонны, бурение вертикального участка с вращением бурильной колонны и бурение наклойфого участка при невращающейся 5 бурильной колонне, вращение бурильной колонны при бурении вертикального участка скважины осуществляют путем периодического- йроворота бурильной колонны на

Щ . ., лс угол 45- 0 после каждого углубления сква- 10 жины на 0,5-1,0" м. "

Способ осуществляют следующим образом. В скважину спускают компоновку из забойного двигателя, отклонителя и буриль- 15 ной колонны, Ведущую бурильную трубу размечают по высоте на 0,5-1,0 м, устанавливают в ротор квадратные вкладыши и начинают бурение вертикального участка ствола скважины. После углубления на 1,0 м 20 бурильную колонну проворачивают на 90О.

Если разбивка ведущей трубы была сделана через 0,5 м, то ротором проворачивают на

45 через каждые 0,5 м. Такое периодическое проворачивание ведут постоянно при 25 бурении всего вертикального участка.

После окончания бурения вертикального участка отклонитель выставляют в нужном направлении, ротор застопаривают и начинают бурение наклонного участка ство- 30 ла скважины, Бурение этого участка ведут при невращающейся бурильной колонне.

Пример. Применение способа при бурении скважины М 3531 куста t4 11 Убинского месторождения (Тюменская область). 35

Данные по скважине: интервал вертикального участка 0-50 м, интервал наклонного участка 50-2058 м, глубина спуска кондуктора 350 м.

Для бурения скважины спускают следу- 40 ющую компоновку: долото "Ш295.3ГНУР37", калибратор "КЛС295.3", турбобур

"Т12РТ-240", отклонитель кривой переводник с углом изгиба Зо, УБТ178-9 м и бурильная колонна. 45

Так как бурение ведется в мягких породах, то ведущая труба разбивается через 1,0 м. После навинчивания ведущей бурильной трубы приступают к бурению вертикального участка при невращающемся бурильном инструменте. Пробурив 1 м, ротором проворачивают бурильный инструмент на 90 и, не прерывая процесс углубления скважины, продолжают бурение. Окончив бурение следующего метра, снова проворачивают на

90О. Чередуя таким образом, заканчивают бурение вертикального участка на глубину

50 м;

После этого отклонитель устанавливают в нужном направлении, стопорят ротор и начинают бурение наклонного участка ствола скважины. Бурение этого участка ведут по обычной технологии. После достижения глубины спуска кондуктора (350 м) бурение наклонного участка прекращают. Таким образом применение предлагаемого способа позволяет при бурении под кондуктор сэкономить один рейс долота, Это сокращает затраты на бурение наклонно направленной скважины. I

Способ направленного бурения скважин, включающий спуск в скважину компоновки из забойного двигателя, отклонителя и бурильной колонны. бурение вертикального участка скважины с вращением бурильной колонны и бурение наклонного участка при невращающейся бурильной колонне, отличающийся тем, что, с целью расширения области применения, а также снижения интенсивности увеличения диаметра ствола скважины при бурении в мягких горных породах, вращение бурильной колонны при бурении вертикального участка ствола скважины осуществляют путем периодического проворота бурильной колонны на угол 45-90О после каждого углубления скважины на 0,5 — 1,0 м.
