Способ ультразвукового контроля клеевых соединений многослойных резиновых изделий

Способ ультразвукового контроля клеевых соединений многослойных резиновых изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к диагностике качества склеивания многослойных резиновых изделий. Цель изобретения - упрощение и повышение эффективности контроля клеевых соединений многослойных резиновых изделий - достигается тем, что места слабой адгезии раскрывают с помощью механических присосок, а о качестве клеевых соединений судят по результатам, полученным методом эхо-импульсной ультразвуковой дефектоскопии, 1 ил.

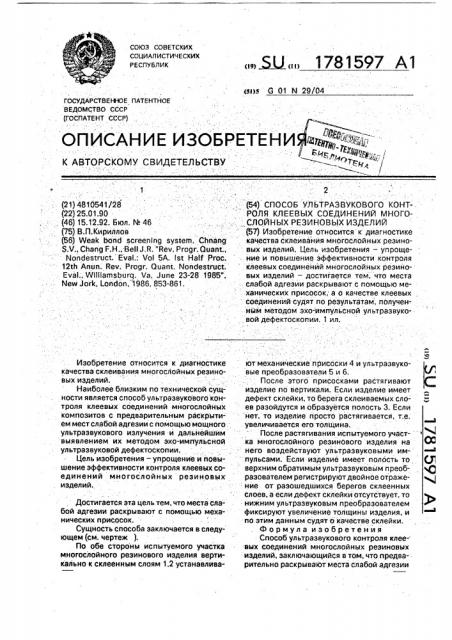

„„5U„„1781597 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st>s G 01 N 29/04

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР)

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ABГОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (54) СПОСОБ УЛЬТРАЗВУКОВОГО КОНТРОЛЯ КЛЕЕВЫХ СОЕДИНЕНИЙ МНОГО, СЛОЙНЫХ РЕЗИНОВЪ|Х ИЗДЕЛИЙ (57) Изобретение относится к диагностике качества склеивания многослойных резиновых иэделий. Цель изобретения — упроще. ние и повышение эффективности контроля клеевых соединенйй многослойных резиновых изделий — достигается тем, что места слабой адгезии раскрывают с помощью механических присосок; а о качестве клеевых соединений судят по результатам, полученным методом эхо-импульсной ультразвуковой дефектоскопии, 1 ил.

1 (21) 4810541/28 (22) 25.01.90 (46) 15.12.92. Бюл. N. 46 (75) В.П.Кириллов (56) Weak bond screening system. Chnang

S.×., Chang F.Н., Bell J.Я. "Rev. Prog r. Оцапс, Nondestruct. Eval.: Vol 5А. lst Half Proc.

12й Anun. Rev. Progr. Quant. Nondestruct.

Eval;, Williamsburq, Va, June 23-28 1985", New Jork, London, 1986, 853-861, Изобретение относится к диагностике ют механические присоски 4 и ультразвукокачества склеивания многослойных резина- вые преобразователи 5 и 6. ! вых иэделий. . " ..: После этого присосками растягивают

Наиболее близким по технической сущ- изделие по вертикали, Если изделие имеет ности является способ ультразвукового кон- дефект склейки, то берега склеиваемых слотроля клеевых соединений многослойных ев разойдутся и образуется полость 3. Если композитов с предварительным раскрыти- нет, то изделйе просто растягивается, т;е; авй ем мест слабой адгезии с помощью мощного. увеличивается его толщина. ультразвукового излучения -и дальнейшим После растягивания испытуемого участвыявлением их методом эхо-импульсной ка многослойного резинового изделия на ультразвуковой дефектоскопии.. него воздействуют ультразвуковыми имЦель изобретения — упрощение и повы- пульсами. Если изделие имеет полость то Ut шение эффективности контроля клеевых со- верхним обратимым ультразвуковым преоб-, с© единений мно госл ой н ых резиновых разователем регистрируют двойное отраже- с4 . изделий. : ние от разошедшихся берегов склеенных слоев, а если дефект склейки отсутствует, то

Достигается эта цель тем, что места сла- нижним ультразвуковым преобразователем бой адгезии раскрывают с помощью меха- фиксируют увеличение толщины изделия, и нических присосок.. . по этим данным судят о качестве склейки.

Сущностьспособа заключается в следу- . Ф о р м ул а и з о б р е т е í и я ющем(см. чертеж ). Способ ультразвукового контроля клее-

По обе стороны испытуемого участка вых соединений многослойных резиновых многослойного резинового изделия верти- изделий, заключающийся в том, что предвакально к склеенным слоям 1,2 устанавлйва- рительно раскрывают места слабой адгезии

1781597

Составитель А.Гулида

Техред M.Ìîðãåíòàë

Корректор А.Коэориз

Редактор

Заказ 4270 Тираж . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 и выявляют их методом эхо-импульсной ультразвуковой дефектоскопии, о т л и ч а ю щ и йс я тем, что, с целью упрощения и эффективности контроля клеевых соединений много. слойных резиновых изделий, места слабой адгезии раскрывают с помощью механических присосок, присоски располагают по обе стороны склеенных изделий в перпендикулярном положении.
