Реферат

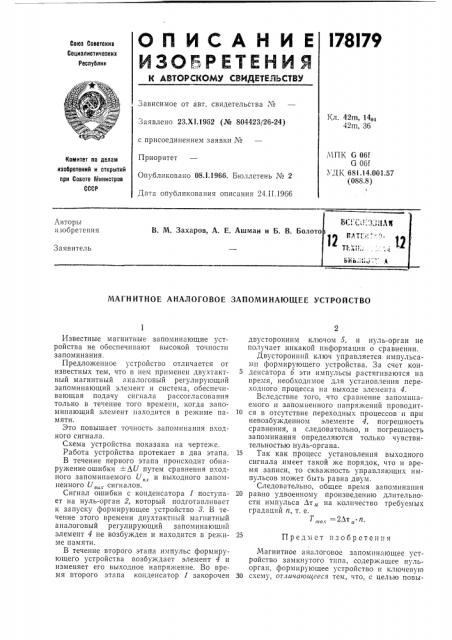

О П И С А Н И Е l78I79

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советсиил

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42m, 14с4

42т, 36

Заявлено 23.Х1.1962 (¹ 804423/26-24) с присоединением заявки ¹

МПК 6 06f

G 06( ДК 681.14.001.57 (088.8) 1

Приоритет

Опубликовано 08.1.1966. Бюллетень № 2

Дата опубликования описания 24.II.1966

Комитет по делаи изобретеиий и открытий при Соеоте Мииистрое

СССР

Авторы изобретения

В. М. Захаров, Заявитель

МАГНИТНОЕ АНАЛОГОВОЕ ЗАПОМИНАЮЩЕЕ УСТРОИСТВО

Предмет изобретения

Известные магнитные запоминающие устройства не обеспечивают высокой точности запоминания.

Предложенное устройство отличается от известных тем, что в нем применен двухтактный магнитный аналоговый регулирующий запоминающий элемент и система, обеспечивающая подачу сигнала рассогласования только в течение того времени, когда запоминающий элемент находится в режиме памяти.

Это повышает точность запоминания входного сигнала.

Схема устройства показана на чертеже.

Работа устройства протекает в два этапа.

В течение первого этапа происходит обнаружениеошибки:AU путем сравнения входного запоминаемого U„. и выходного запомненного U,, сигналов.

Сигнал ошибки с конденсатора 1 поступает на нуль-орган 2, который подготавливает к запуску формирующее устройство 8. В течение этого времени двухтактный магнитный аналоговый регулирующий запоминающий элемент 4 не возбужден и находится в режиме памяти.

В течение второго этапа импульс формирующего устройства возбуждает элемент 4 и изменяет его выходное напряжение. Во время второго этапа конденсатор 1 закорочен двусторонним ключом 5, и нуль-орган не получает никакой информации о сравнении.

Двусторонний ключ управляется импульсамп формирующего устройства. За счет конденсатора 6 эти импульсы растягиваются на время, необходимое для установления переходного процесса иа выходе элемента 4.

Вследствие того, что сравнение запоминаемого и запомненного напряжений проводит 0 ся в отсутствие переходных процессов и при невозбужденном элементе 4, погрешность сравнения, а следовательно, и погрешность запоминания определяются только чувствительностью нуль-органа.

15 Так как процесс установления выходного сигнала имеет такой же порядок, что и время записи, то скважность управляющих импульсов может быть равна двум.

Следовательно, общее время запоминания

20 равно удвоенному произведению длительности импульса Лт„на количество требуемых градаций и, т. е.

Т,,„,. =2Лт„тт.

Магнитное аналоговое запоминающее устройство замкнутого типа, содержащее нульорган, формирующее устройство и ключевую

30 схему, отличающееся тем, что, с целью повы178179

Составитель В. А. Киселев

Рс.тактор Л. А. Утехина Техреду, Л. К. Ткаченко

Корректоры: Л. Е, Марисич и T. В. Муллина. ак13 2!8,9 Тираж 1000 Формат бум, 60)(30 /в Обьем 0,13 изб. л. Пол косное

Ц!1ИИПИ Ко нтста по делам пзобретсннй и открытий кри Совете Минн тров СССР 1осква, 11снтр, кр. Серова, д. 1.

Типография, нр. Сап нова, д. 2 шения точности и надежности, устройство, формирующее сигнал рассогласования, связано через двусторонний ключ с нуль-органом и формирователем импульсов, имеющим два входа, один из которых подключен к ключевой схеме, а другой соединен с двухтактным магнитным запоминающим элементом.
