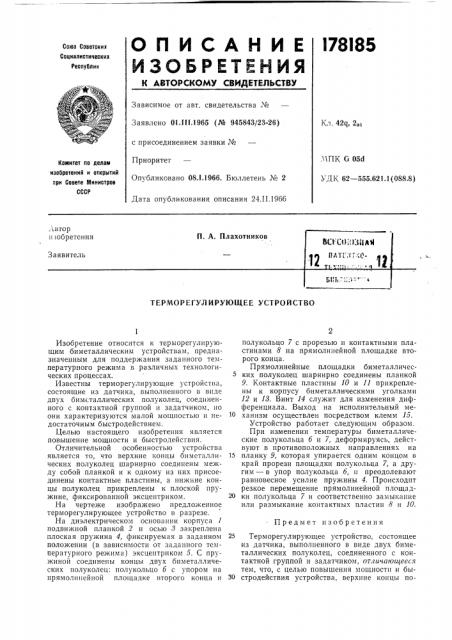

О П И С А Н И Е l78I85

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01. Ill,1965 (№ 945843/23-26) Кл. 42q, 2оз с присоединением заявки №

Приоритет

Опубликовано 08.I.1966. Бюллетень № 2.ЧПК С 05d

УДК 62 — 555.621.1(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 24.11.1966

ТЕРМОРЕГУЛ ИРУЮЩЕЕ УСТРОЙСТВО

Предмет изобретения

Изобретение относится к терморегулирующим биметаллическим устройствам, предназначенным для поддержания заданного температурного режима в различных технологических процессах.

Известны терморегулирующие устройства, состоящие из датчика, выполненного в виде двух биметаллических полуколец, соединенного с контактной группой и задатчиком, но они характеризуются малой мощностью и недостаточным быстродействием.

Целью настоящего изобретения является повышение мощности и быстродействия.

Отличительной особенностью устройства является то, что верхние концы биметаллических полуколец шарнирно соединены между собой планкой и к одному из них присоединены контактные пластины, а нижние концы полуколец прикреплены к плоской пружине, фиксированной эксцентриком.

На чертеже изображено предложенное терморегулирующее устройство в разрезе.

На диэлектрическом основании корпуса 1 подвижной планкой 2 и осью 3 закреплена плоская пружина 4, фиксируемая в заданном положении (в зависимости от заданного температурного режима) эксцентриком 5. С пружиной соединены концы двух биметаллических полуколец: полукольцо б с упором на прямолинейной площадке второго конца и полукольцо 7 с прорезью и контактными пластинами 8 на прямолинейной площадке второго конца.

Прямолинейные площадки биметаллических полуколец шарнирно соединены планкой

9. Контактные пластины 10 и 11 прикреплены к корпусу биметаллическими уголками

12 и 18. Винт 14 служит для изменения дифференциала. Выход на исполнительный механизм осуществлен посредством клемм 15.

Устройство работает следующим образом.

При изменении температуры биметаллические полукольца б и 7, деформируясь, действуют в противоположных направлениях на

15 планку 9, которая упирается одним концом в край прорези площадки полукольца 7, а другим — в упор полукольца б, и преодолевают равновесное усилие пружины 4. Происходит резкое перемещение прямолинейной площад20 ки полукольца 7 и соответственно замыкание или размыкание контактных пластин 8 и 10.

25 Терморегулирующее устройство, состоящее из датчика, выполненного в виде двух биметаллических полуколец, соединенного с контактной группой и задатчиком, от.тичающееея тем, что, с целью повышения мощности и бы30 стродействия устройства, верхние концы по178185

Составитель Н. Г. Пронько

Редактор Л. К. Ушакова Техред Л. К. Ткаченко Корректоры: М. П. Ромашова и Т. В. Муллина наказ 218/14 Тираж 1375 Формат бум. 60 90 /8 Объем 0,13 изд. л. Г1одписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, д, 2 луколец шарнирно соединены между собой планкой и к одному из них присоединены контактные пластины, а нижние концы полуколец прикреплены к плоской пружине, фиксированной посредством, например, вксцентрика.
