Реферат



l78l96

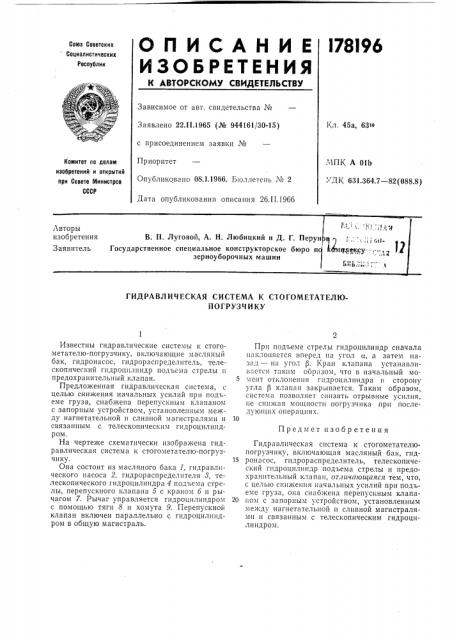

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.II.1965 (№ 944161/30-15) с присоединением заявки №

Приоритет

Опубликовано 08.1.1966. Бюллетень ¹ 2

Дата опубликования описания 26.11.1966

Кл. 45а, 63>с

ЧПК А Olb

УДК 631,364.7 — 82(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

ГИДРАВЛИЧЕСКАЯ СИСТЕМА К СТОГОМЕТАТЕЛЮПОГРУЗЧ И КУ

Предмет изобретения

Известны гидравлические системы к стогометателю-погрузчику, включающие масляный бак, гидронасос, гидрораспределитель, телескопический гидроцилиндр подъема стрелы и предохранительный клапан.

Предложенная гидравлическая система, с целью снижения начальных усилий при подьеме груза, снабжена перепускным клапаном с запорным устройством, установленным мех(ду нагнетательной и сливной магистралями и связанным с телескопическим гидроцилиндром.

На чертеже схематически изображена гидравлическая система к стогометателю-погрузчику.

Она состоит из масляного бака 1, гидравлического насоса 2, гидрораспределителя 8, телескопического гидроцилиндра 4 подъема стрелы, перепускного клапана б с краном 6 и рычагом 7. Рычаг управляется гидроцилиндром с помощью тяги 8 и хомута 9. Перепускной клапан включен параллельно с гидроцилиндром в общую магистраль.

При подъеме стрелы гидроцилиндр сначала наклоняется вперед па угол а, а затем назад — на уго", P. Кран клапана устанавлиBаетс51 Tét(

5 мент откло tetttrst гидроцилиндра н сторону угла Р клапан закрывается. Таким образом, система позволяет снизить отрывные усилия, »е снижая мощности погрузчика при последующих операциях.

Гидравлическая система к стогометателюпогрузчику, включающая масляный бак, гид15 ронасос, гпдрораспределитель, телескопический гидроцилиндр подъема стрелы и предохранительный клапан, от шчающаяся тем, что, с целью снижения начальных усилий при подьеме груза, она снабжена перепускным клапа20 пом с запорным устройством, установленным между нагнетательной и сливной магистралямп и связанным с телескопическим гидроцилиндром.!

78196
