Способ выполнения перекрытия в зданиях с кирпичными и блочными стенами

Способ выполнения перекрытия в зданиях с кирпичными и блочными стенами

Иллюстрации

Показать все

Реферат



Использование: устройство перекрытий в реконструируемых зданиях. Сущность изобретения: в стенах пробивают прерывистые штрабы. Укладывают плиты начиная с крайних , заводя их поочередно одним концом в штрабы. Другой конец плиты опирают на временную опору. Замоноличивают средние участки швов между плитами, равные 0,7 - 0,8 длины пролета. После достижения бетоном прочности не менее 25% временные опоры удаляют. Затем замоноличивают концевые участки швов и швы между торцевыми гранями плит и стенами. 1 ил.

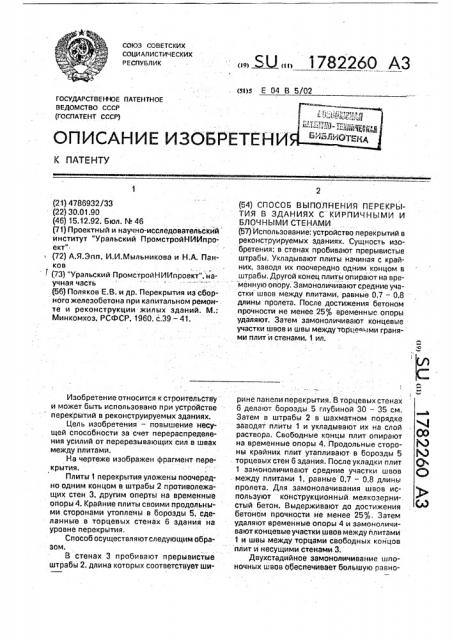

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (53)5 Е 04 В 5/02

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЁНИ

К ПАТЕНТУ (21) 4786932/33 (22) 30.01.90 (46) 15.12.92. Бюл. М 46 (71) Проектный и научно-исследовательский институт "Уральский ПромстройНИИпроект" (72) АЯ.Эпп, И.И.Мыльникова и Н.А. Панков (73) "Уральский ПромстройНИИпроект", научная часть (56) Поляков E.В. и др. Перекрытия иэ сборного железобетона при капитальном ремонте и реконструкции жилых зданий. M.:

Минкомхоз, РСФСР, 1960, с.39 — 41.

Изобретение относится к строительству и может быть использовано при устройстве перекрытий в реконструируемых зданиях, Цель изобретения — повышение несущей способности за счет перераспределения усилий от перерезывающих сил в швах между плитами.

На чертеже изображен фрагмент перекрытия, Плиты 1 перекрытия уложены поочередно одним концом в штрабы 2 противолежащих стен 3, другим оперты на временные опоры 4. Крайние плиты своими продольными сторонами утоплены в борозды 5, сделанные в торцевых стенах 6 здания на уровне перекрытия, Способ осуществляют следующим образом.

В стенах 3 пробивают прерывистые штрабы 2, длина которых соответствует ши,, ЯЛ,, 1782260 АЗ (54) СПОСОБ ВЫПОЛНЕНИЯ ПЕРЕКРЫТИЯ В ЗДАНИЯХ С КЙРПИЧНЫМИ И

БЛОЧНЫМИ СТЕНАМИ (57) Использование: устройство перекрытий в реконструируемых зданиях. Сущность изобретения: в стенах пробивают прерывистые штрабы. Укладывают плиты начиная с крайних, заводя их поочередно одним концом в штрабы. Другой конец плиты опирают на временную опору. Замоноличивают средние участки швов между плитами, равные 0,7 — 0,8 длины пролета. После достижения бетоном прочности не менее 25% временные опоры удаляют. Затем замоноличивают концевые участки швов и швы между торце чми гранями плит и стенами. 1 ил.

Ф рине панели перекрытия. В торцевых стенах

6 делают борозды.5 глубиной 30 — 35 см.

Затем в штрабы 2 в шахматном порядка заводят плиты 1 и укладывают их на слой раствора. Свободные концы плит опирают О© на временные опоры 4. Продольные сторо- К ны крайних плит утапливают в борозды 5 Я торцевых стен 6 здания. После укладки плит (,"

1 замоноличивают средние участки швов С) между плитами 1, равные 0,7 — 0,8 длины пролета. Для эамонолачивания швов используют конструкционный. мелкозерни-. стый бетон. Выдерживают до достижения бетоном прочности не менее 25%, Затем удаляют временные опоры 4 и замоноличивают концевые участки швов между плитами

1 и швы между торцами свободных концов плит и несущими стенами 3.

Двухстадийное замоноличивание шпоночных швов обеспечивает большую равно1782260 мерность распределения сдвигающих сил в швах и повышает надежность работы перекрытия.

-," г 1

Составитель E.Êortòàøîâ

Техред M.Моргентал . Корректор H,Êoðoëü

Редактор

Заказ 4289 Тираж " . Подписное

8НИИПИ Государственного комитета rio изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательскйй комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Формула изобретения

Способ выполнения перекрйтия в зданиях с кирпичными и блочными стенами, включающий устройство прерывистых штраб, укладку плит в шахматном порядке с опиранием одного торца их на слой раствора в штрабах, а другого — на временную опору, и замоноличивание швов, о т л и ч а юшийся тем, что, с целью повышения несущей способности путем перераспределения усилий от перерезывающих сил в

5 швах, замонолачивают средйие участки швов между плитами. равные 0.7-0,8длины пролета, вйдерживают до достижения бетоном прочности не менее 25, удаляют временные опоры и замоноличивают концевые

10 участки швов между плитами и швы между торцевыми гранями плит и стенами.
