Картофелепосадочная машина

Картофелепосадочная машина

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для посадки картофеля Посадочная машина позволяет обеспечить снижение количества повреждений неудержанных ложечками клубней картофеля. Машина содержит бункер 1 для клубней, питательный ковш 2 с наклонной передней стенкой 4 и транспортер с вычерпывающими ложечками 3 На передней стенке 4 ковша 2 с обеих сторон от транспортера выполнены скаты 5 в виде наклонных поверхностей. При работе машины вычерпывающие ложечки 3 захватывают клубни из слоя посадочного материала и поднимают их вперх Если произойдет захват двух клубней некоторыми ложечками , то один из клубней будет сброшен назад по наклонной поверхности скатов 5. 2 ил 7

(;OIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (t 9) (I I }

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4870134/15 (22) 01,10,90 (46) 23,12.92, Бюл. К 47 (71) Головное специализированное конструкторское бюро по машинам для возделывания и уборки картофеля (72) О.А, М иси я н (56) Заявка ФРГ М 2030761. кл. А 01 С 9/04, 1970. (54) КАРТОФЕЛЕПОСАДОЧНАЯ МАШИНА (57) Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для посадки картофеля. Посадочная машина позволяет обеспечить снижение количества повреждений неудержанных ложечками клубней картофеля, Машина содержит бункер 1 для клубней, питательный ковш 2 с наклонной передней стенкой 4 и транспортер с вычерпывающими ложечками 3, На передней стенке 4 ковша 2 с с беих сторон от транспортера выполнены скаты 5 в виде наклонных поверхностей. При рработе машины вычерпывающие ложечки 3 захватывают клубни из сло» посадочного материала и поднимают их вверх. Если произойдет захват двух клубней некоторыми ложечками, то один из клубнеи будет сброшен назад по наклонной поверхности скатов 5. 2 ил.

1782403

Составитель О.Мисиян

Техред M.Ìîðãåíòàë Корректор А.Мстыль

Редактор Г. Бел ьс кая

Заказ 4461 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению, в частности к картофелепосадочным машинам.

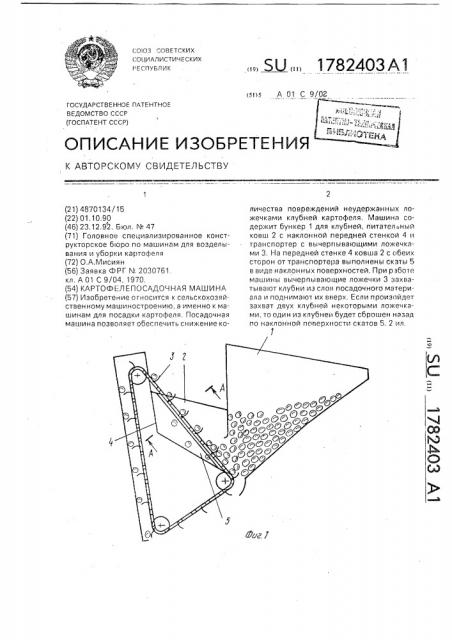

Целью изобретения является снижение повреждения неудер>канных ложечками клубней, На фиг. 1 представлена схема кэртофелепосадочной машины; на фиг. 2 — разрез

А-А на фиг. 1.

Картофелепосадочная машина содер>кит бункер для клубней 1, питательный ковш 2, транспортер с вычерпывающими ложечками 3. На передней стенке 4 питательного ковша 2 установлены скаты 5.

Работает картофелепосадочная машина следующим образом.

Клубни картофеля из бункера 1 поступают в питательной ковш 2, через который проходит транспортер с вычерпывающими ложечками 3. Проходя через слой клубней, ложечки захватывают их и транспортируют к месту высадки. При выходе ложечек из слоя посадочного материала лишние клубни падают на переднюю стенку 4 питательного ковша и по скатам 5 перемещаются к его боковым стенкам, вдоль которых поступают в зону захвата, Таким образом установка ската в питательном ковше позволяет снизить количество поврежденных клубней за счет выведения сброшенных и незахвачен5 ных клубней из зоны движения транспортера с вычерпывающими ложечками.

По данным стендовых испытаний повреждения клубней снижаются в 1,5 — 2 раза, а уровень обламывания ростков при посад10 ке пророщенного картофеля составляет

12% вместо 20%, Формула изобретения

Картофелепосадочная машина, содер15 жащая бункер для клубней, питательный ковш с наклонной передней стенкой и транспортер с вычерпывающими ложечками, часть восходящей ветви которого расположена внутри питательного ковша, о т л и20 ч а ю щ а я с я тем, что, с целью снижения повреждения неудержанных клубней, между восходящей ветвью транспортера и передней стенкой питательного ковша установлены скаты, выполненные в виде

25 правосторонней и левосторонней наклонных поверхностей.
