Жатка для семенников трав

Жатка для семенников трав

Иллюстрации

Показать все

Реферат



Использование: изобретение относится к сельскохозяйственному машиностроению . Сущность изобретения: жатка для семенников трав содержит многоручьевой ленточный поперечный транспортер 3 с гофА 2.I рами 5, наклоненными в сторону его выбросной кромки. На впадинах гофр 5 выполнены просеивающие отверстия 6, сообщающиеся через сборник 7 семян с пневмотранспортирующей системой 9. Поверхность рабочей ветви ручья транспортера 3, смежного с режущим аппаратом м, расположена на уровне дна впадин гофр 5. Наклонные гофры 5 выполнены над оста тьными ручьями транспортера 3. Предложенное выполнение транспортера 3 обеспечивает снижение потерь выделенных семян при уборке короткостебельных растений , преимущественно с неравномерно созревающими и легкоосыпающимися семенами. 2 ил. Р н L v4 00 hO 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 01 0 34/00, 75/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

? (21) 4903312/15 (22) 18.01.91 (46) 23.12.92. Бюл. М 47 (71) Казахское научно-производственное объединение механизации и электрификации сельского хозяйства (72) Ж.С.Садыков, М,С,Тургенбаев и Д.Турлин (56) Авторское свидетельство СССР

Q 1393344, кл. А 01 D 34/00, 1986. (54) ЖАТКА ДЛЯ СЕМЕННИКОВ ТРАВ (57) Использование: изобретение относится . к сельскохозяйственному машиностроению. Сущность изобретения: жатка для семенников трав содержит многоручьевой ленточный поперечный транспортер 3 с гоф„„ Ы„„1782416 А1 рами 5, наклоненными в сторону его выбросной кромки. На впадинах гофр 5 выполнены просеивающие отверстия 6, сообщающиеся через сборник 7 .семя с пневмотранспортирующей системой 9. Поверхность рабочей ветви ручья транспортера 3, смежного с режущим аппаратом 1, расположена на уровне дна впадин гофр 5.

Наклонные гофры 5 выполнены над оста1ьными ручьями транспортера 3. Предложенное выполнение транспортера 3 обеспечивает снижение потерь выделенных семян при уборке короткостебельных растений, преимущественно с неравномерно созревающими и легкоосыпающимися семенами. 2 ил.

1782416

Изобретение относится к сельскохозяйственному машиностроению, а именно к жаткам для механизированной уборки сельскохозяйственных культур, преимущественно для скашивания неравномерно 5 созревающих и легкоосыпающихся семенных посевов кормовых культур.

Цель изобретения — снижение потерь выделенных семян при уборке короткостебельчатых растений, преимущественно с 10 неравномерно созреваюбщими и легкоосыпающимися семенами.

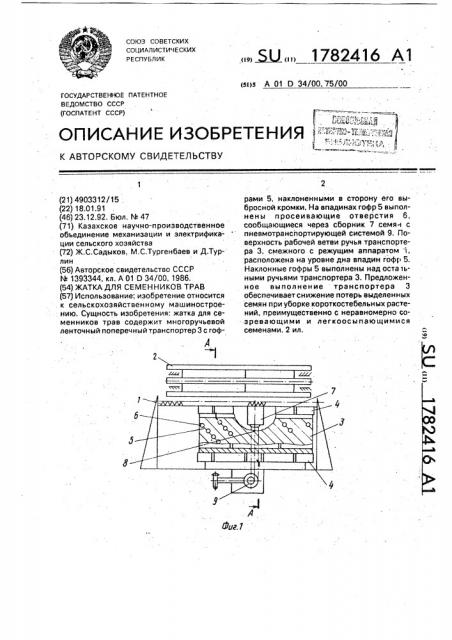

На фиг. 1 изображена предлагаемая жатка с частичным вырезом, вид сверху; на .фиг. 2 — разрез А — А на фиг, 1. 15

Жатка содержит режущий аппарат 1, мотовило 2, многоручьевой ленточный поперечный транспортер 3 с валкообразующими лентами 4 с гофрами 5, наклоненными в сторону его выбросной кромки, и просеи- 20 вающими отверстиями 6 его дна, которые сообщаются через сборник 7 семян с трубопроводом 8 пневмотранспортирующей системы 9, При этом поверхность рабочей ветви ручья поперечного транспортера, 25 смежного с режущим аппаратом 1, расположена на уровне дна впадин гофр 5, а наклонные гофры 5 выполнены над остальными ручьями транспортера 3.

Скошенная жаткой урожайная масса 30 поступает на платформу с транспортером 3, . При этом движение валкообразующих лент

4 по наклонным гофрам 5 вызывает nooseредные наклонения каждой ленты 4 в обе стороны и тем самым благоприятствует про- 35 скальзыванию части выделенных семян, находящихся непосредственно на ленте 4 во впадине гофр 5. Сюда же поступает и оставшаяся часть семян, вымолоченных под воздействием режущего аппарата 1, мотовила 40

2 и транспортера 3. Затем семена растений, благодаря углу атаки 9 жатки, перемещаются по наклонным канавкам гофр 5 в зону просеивания, через отверстия 6 попадают в сборник 7 семян и сообщаются с зоной вса- 45 сывания воздушного потока трубопровода 8 пневмотранспортирующей системы 9.

При скашивании семенных посевов, преимущественно из короткостебельчатых растений, например прутняка (изень), на не- 50 сущей поверхности транспортера 3 происходит проваливание между валкообразующими лентами 4 некоторой части укороченных стеблей so впадины гофр

5.

Проваленные между валкообразующими лентами 4 короткие стебельки за счет угла атаки Р жатки перемещаются по канавкам гофр 5 в передние, относительно движения жатки, стороны гофр 5. Затем короткие стебельки подхватываются несущей поверхностью валкообразующей ленты 4 и уносятся ею в валки, При этом поверхность рабочей ветви ручья поперечного транспортера, смежного с режущим аппаратом 1 и расположенного на уровне дна впадин гофр

5, способствует лучшему захвату стебельков лентой 4 и перемещению их в выбросное окно жатки, Благодаря такому выполнению жатки устраняется условие скопления в передней зоне гофр 5 коротких стебельков, что исключает протаскивание отдельных стеблей нерабочими поверхностями ленто 4 и обеспечивает условие самоочищения эоны просеивания передних отверстий 6.

В условиях скоростной жатвы для обеспечения необходимой производительности уборочного агрегата количество лент 4, перемещающихся на уровне дна впадин гофр

5, может быть увеличено до двух и более.

При работе жатки надежное перемещение семян в зону просеивания обеспечивается выполнением этой зоны, расширяющейся в сторону выбросного овна жатки, Формула изобретения

Жатка для семенников трав, содержащая режущий аппарат, мотовило, многоручьевой ленточный поперечный транспортер с гофрами, наклонными в сторону его выбросной кромки, и просеивающими отверстиями его дна, которые сообщаются через сборник семян с пневмотранспортирующей системой, о т л и ч а ющ а я с я тем, что, с целью снижения потерь выделенных семян при уборке короткостебельчатых растений преимущественно с черавномерно созревающими и легкоосыпающимися семенами, повезхность рабочей ветви ручья поперечного транспортера смежного с режущим аппаратом, расположена на уровне дна впадин гофр, а наклонные гофры выполнены над остальными ручьями транспортера, 1782416
