Реферат



Использование: в быту и садоводстве. Сущность изобретения: устройство для отжима сока содержит корпус, винт с гайкой, нажимную тарелку и ножевое приспособление . Нажимная тарелка образована двумя установленными один над другим перфорированнымиГдисками, между которыми помещен фильтрующий элемент, Ножевое приспособление выполнено в виде зубьев укрепленных на нижней стороне нижнего диска. 2 з. п. ф-лы, 2 ил.

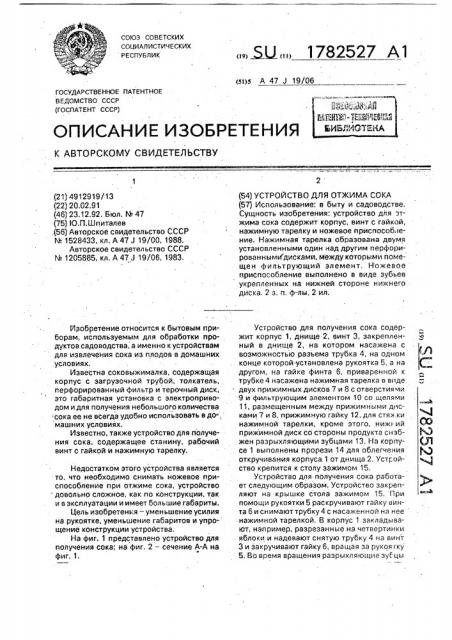

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 47 J 19/06

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4912919/13 (22) 20.02.91 (46) 23,12.92, Бюл. ¹ 47 (75) Ю.П.Шпиталев .(56) Авторское свидетельство СССР

¹ 1528433, кл. А 47.1 19/00, 1988, Авторское свидетельство СССР № 1205885, кл. А 47 J 19/06, 1983, Изобретение относится к бытовым приборам, используемым для обработки продуктов садоводства, а именно к устройствам для извлечения сока иэ плодов в домашних условиях.

Известна соковыжималка, содержащая корпус с загрузочной трубой, толкатель, перфорированный фильтр и терочный диск, это габаритная установка с электроприводом и для получения небольшого количества сока ее не всегда удобно испольэовать в до-. машних условиях.

Известно, также устройство для получения сока, содержащее станину, рабочий винт с гайкой и нажимную тарелку.

Недостатком этого устройства является то, что необходимо снимать ножевое приспособление при отжиме сока, устройство довольно сложное, как по конструкции, так и в эксплуатации и имеет большие габариты.

Цель изобретения — уменьшение усилия на рукоятке, уменьшение габаритов и упро- щение конструкции устройства.

На фиг. 1 представлено устройство для получения сока; на фиг. 2 — сечение А-А на фиг, 1.. !Ж,,, 1782527 А1 (54) УСТРОЙСТВО ДЛЯ ОТЖИМА СОКА (57) Использование: в быту и садоводстве.

Сущность изобретения; устройство для отжима сока содержит корпус, винт с гайкой, нажимную тарелку и ножевое приспособление. Нажимная тарелка образована двумя установленными один над другим перфорированными дисками, между которыми помещен фильтрующий элемент, Ножевое приспособление выполнено в виде зубьев укрепленных на нижней стороне нижнего диска, 2 з, и. ф-лы, 2 ил.

Устройство для получения сока содержит корпус 1, днище 2, винт 3, закрепленный в днище 2, на котором насажена с возможностью разъема трубка 4, нэ одном конце которой установлена рукоятка 5, а на другом, на гайке финта 6, приваренной к трубке 4 насажена нажимная тарелка в виде двух прижимных дисков 7 и 8 с отверстиями

9 и фильтрующим элементом 10 со щелями

11, размещенным между прижимными дисками 7 и 8, прижимную гайку 12, для стяг.ки нажимной тарелки, кроме этого, нижний прижимной диск со стороны продукта снзбжен разрыхляющими зубцами 13. Нэ корпусе 1 выполнены прорези 14 для облегчения откручивания корпуса.1 от днища 2. Устройство крепится к столу зажимом 15.

Устройство для получения сока работает следующим образом, Устройство закрепляют на крышке стола зажимом 15. При помощи рукоятки 5 раскручивают гайку винта 6 и снимают трубку 4 с насажен ной на нее нажимной тарелкой. В корпус 1 закладывают, например, разрезанные на четвертинки яблоки и надевают снятую трубку 4 на винт

3 и закручивают гайку 6, вращая за рукоя гку

5, Во время вращения разрыхляющие зубцы

1782527

Ф АР.8

Составитель Ю. Ш и италев

Редактор А;Мельникова Техред M.Mîðãåíòàë Корректор 3.Салко

Заказ 4467 Тираж Подписное

ВНИИПИ Государственного комитета поизобретениям и открытиям при ГКНТ СССР

113035; Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

13 измельчают продукт, превращая его в жмых, с одновременным его разрыхлением, чем предотвращают залипание отверстий 9 зажимной тарелки. Когда нажимная тарелка опустится максимально вниз и сожмет жмых, сок выжмется и проходя через отверстия 9 и фильтрующий элемент 10 скопится над верхним прижимным диском 7. Ослабив зажим 15, наклоняют устройство и сливают сок.

Для удаления уплотненной мезги откручивают корпус 1 от днища 2, захватывая за прорези 14 и счищают мезгу ножом.

Формула изобретения

1. Устройство для отжима сока, содержащее корпус, рабочий винт с гайкой, установленную на рабЬчем винте нажимную. тарелку и ножевое приспособление, о т л ич а ю щ е е с я тем, что, с целью уменьшения усилий при отжиме и повышения удобства пользования, нажимная тарелка образова5 на двумя установленными один над другим . перфорированными дисками, между которыми помещен фильтрующий элемент, ножевое приспособление выполнено в виде зубьев, укрепленных на нижней стороне

10 нижнего диска, а корпус установлен с возможностью съема.

2. Устройство по и, 1, о т л и ч а ю щ е ес я тем, что отверстия одного диска смещены относительно отверстий другого диска, 15 3. Устройство по и, 1; о т л и ч а ю щ е ес я тем, что фильтрующий элемент имеет щелевые прорези.
