Реферат



Назначение: обеспечение быстрого и удобного снятия протезов. Сущность изобретения: крепление содержит: поясной ремень 1, вертлужный элемент 2, гильзу бедра 3, кольцо 4, концевую пряжку 5, поддерживающий ремень 6, стартовый ремень 7, концевую пряжку 8, тянкуЭ, протез голени 10,. переходную пряжку 11, пряжку 12, подбедренный ремень 13, подбедренный ролик 14, пряжку 15. регулировочную пряжку 16, пряжки 17-19, регулировочные пряжки 20, 21, пряжки 22. 23, выполняющие роль застежки . 1 ил. -л 7JQ VJ 00 W ел 1 ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИ Ч Е СКИХ

РЕСПУБЛИК Ы,» 1782572 А1

t (я)5 А 61 F 2/78

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

2 (57) Назначение. обесйечеййе быстрого и удобного снятия протезов. Сущность изобретения: крепление содержит: поясной ремень 1, вертлужный элемент 2, гильзу бедра

3, кольцо 4, концевую пряжку 5, поддерживающий ремень 6, стартовый ремень 7, концевую пряжку 8, тянку 9, протез голени 10,:; переходную пряжку 11, пряжку.12, подбедренный ремейь 13, подбедренный ролик 14, пряжку 15, регулировочную пряжку 16, пряжки 17-19, регулировочные пряжки 20, 21, пряжки 22, 23, выполняющие роль за12 7

5

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4718557/14 (22) 11.07.89 (46) 23,12.92. Бюл. М 47 (71) Ленинградский научно-исследовательский институт протезирования (72) Д.Н.Решетников, А,А.Козлов и А.Д.Решетников (56) Авторское свидетельство ССС

М 1616651, кл. А 61 Г 2/60, 1989. (54) КРЕПЛЕНИЕ ПРОТЕЗОВ НИЖНИХ КО. НЕЧНОСТЕЙ и

11

У

17

У

1782572

35

45

Изобретение относится к медицине, а именно к протезированию, может быть использовано для крепления протезов нижних .конечностей к культям инвалида и является усовершенствованием известной конструкции, описанной в а.с. СССР заявка

N. 4445797/28, положительное. решение от

23.11.88 г,), Известно крепление протезов нижних конечностей, содержащее поясной ремень, соединенный одним концом с вертлужным элементом, прикрепленным к гильзе бедра в области большого вертела бедренной кости. Другой конец поясного ремня крепится к кольцу. соединенному концевой пряжкой к передней верхней части гильзы бедра.

Крепление содержит также поддерживающий и стартовый ремни и лямку крепления протеза голени, соединенную с переходной пряжкой на поясном ремне, Недостатком указанной конструкции является отсутствие возможности быстрого и удобного снятия: протезов и их быстрого надевания, что создает неудобство при повседневном пользовании протезами, ОСО 25 бенно при необходимости снятия протезов для отдыха в течение суток, Целью изобретения является устранение указанных недостатков, Эта цель достигается тем, что в крепле-- 30 н и е и о а в то р с кому с виде тел ьст ву hL

1616651 введена дополнительная пряжказастежка„размещенная нэ поясном ремне.

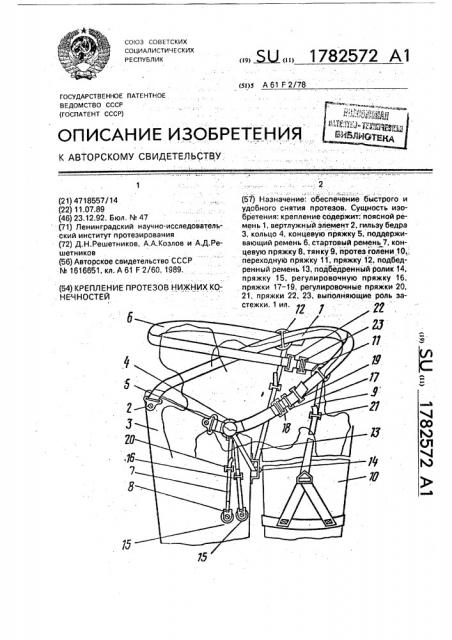

На черте>ке показано крепление протезов нижних конечностей после ампутации на уровне бедра и голени, общий вид..

Крепление содержит поясной ремень 1, соединенный одним концом с вертлужным элементом 2, прикрепленным к гильзе бедра 3 в области бедренной кости — большого вертела, а другим концом с кольцом 4. Кольцо 4 крепится к передней верхней части гильзы бедра 3 посредством концевой пряжки 5. Крепление содержит также поддерживающий ремень 6, стартовый ремень

7, закрепленный на гильзе бедра 3 концевой пряжкой 8 и тянку 9 крепления протеза голени 10. Тянка 9 соединена с переходной пряжкой 11 на поясном ремне 1, К задней части поясного ремня 1 посредством пряжки 12 крепится подбедренный ремень 13, который проходит через подбедренный ролик 14 и кольцо 4 и соединен с передней нижней частью гильзы бедра 3 посредством концевой пряжки 15. Причем, подбедренный ремень 13 крепится к кольцу 4 с возможностью скольжения относительно него и снабжен пряжкой 15 для регулировки длины и усилия натяжения. На поясном ремне

1 установлены пряжки 17, 18, 19, выполняюшие роль застежки и регулятора натяжения.

А на стартовом-ремне 7 и тянке 9 установле-. ны соответствующие пряжки 20 и 21 для регулировки ихдлины и натяжения. Поддерживающий ремень 6 снабжен пряжками 22, 23, выполняющими роль застежки, Крепление протезов нижних конечностей используется следующим образом.

Поясной ремень 1 одевается нэ инвалида свободно, облегая тело и огибая гребень подвэдошной кости со стороны культи голени. Он закрепляется одним концом на вертлужном элементе 2 к гильзе бедра 3. в области бедренной кости — большого вертела, а другим концом на кольце 4, расположенном в верхней части гильзы бедра 3 и прикрепленном к ней концевой пря>ккой 5.

Застегивается поясной ремень 1 посредством пряжек 17, 18, Подбедренный ремень

13, закрепленный одним концом к гильзе бедра 3 проводят через кольцо 4, через подбедренный ролик 14 и посредством пряжки

12 крепят к поясному ремню 1. Натяжение поясного ремня 1 регулируется в фазе опоры на протез перемещения его через пряжки 17, 19 до достижения усилий натяжения до 1+4 кг, Регулировка натяжения стартового и подбедренного ремней производится посредством пряжек 20 и 21 при осуществлении инвалидом локомоторных актов, например, при ходьбе, При протезировании бедра и голени добавляют тянку 9. соединяя ее с поясным ремнем.

Регулировка крепления осуществляется индивидуально, с учетом особенностей строения опорно-двигательного аппарата инвалида, а также плотности мягких тканей в области таза, Ф о р мул а, и за б р е те н и я

Крепление протезов нижних конечностей, содержащее поясной ремень, соединенныйй. одним кон цом с вертлужн ым элементом, а другим концом с кольцом, соединенным концевой пряжкой, поддерживающий ремень, стартовый ремень и лямку крепления протеза, соединенную с переходной пряжкой на поясном ремне, и подбедренный ремень, прикрепленный к поясному ремню, о т л и ч а ю щ е е с я тем, что, с целью обеспечения крепления протезов при ампутации на уровне верхней или средней частей бедра, в него введена дополнительная пряжка-застежка, размещенная на поясном ремне.
