Устройство для внутрикостного введения лекарственных веществ

Устройство для внутрикостного введения лекарственных веществ

Иллюстрации

Показать все

Реферат



Использование: для введения лекарств в твердые ткани0 Сущность изобретения: устройство содержит корпус в виде цилиндра с поршнем и штокоМо На торце корпуса закреплена игла , снабженная вибратором с приводом в виде источника с регулируемой частотой ультразвуковых колебаний, при этом игла установлена с возможностью раскачивания вдоль своей оси, а вибратор установлен на игле на расстоянии 0,2-0,5 от основания иглы, где L - рабочая длина игпы„ 1 ил„

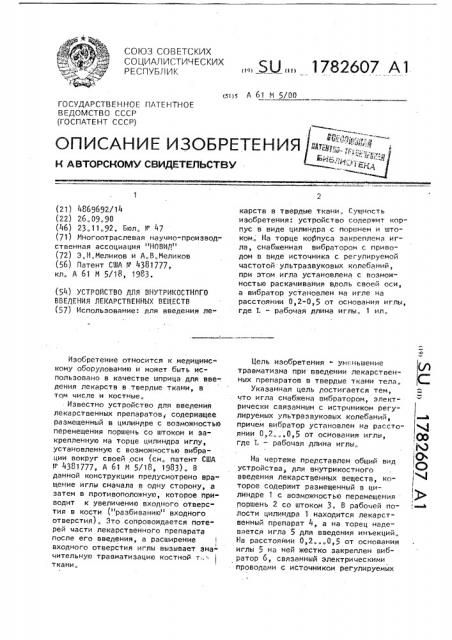

(zi)g A 61 М 5/00

i(ф

СО 103 СО Б ЕТС К ИХ

СОЦИАЛ ИСТИЧ ЕС КИХ

РЕСПУБЛИК

ГОСУДАРСТВЕН НО Е ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4869692/14 (22) 26.09.90 (46) 23.11.92. Бюл. V 47 (71) Многоотраслевая научно-производственная ассоциация "H0BNP," (72) Э.Н„Меликов и А,В.Меликов (56) Патент США У 4381777, . А 61 М 5/18, 1983. (54) уСТРОИСТВ0 Для ВНУТРИКОСТНОГО

ВВЕДЕНИЯ ЛЕКАРСТВЕННЫХ ВЕЩЕСТВ (57) Использование: для введения леИзобретение относится к медицинскому оборудованию и может быть использовано в качестве шприца для вве-. дения лекарств в твердые ткани, в том числе и костные.

Известно устройство для введения лекарственных препаратов; содержащее размещенный в цилиндре с возможностью перемещения поршень со штоком и закрепленную на торце цилиндра иглу, установленную с возможностью вибрации вокруг своей оси (см. патент США

Р 4381777, A 61 М 5/18, 1983). В данной конструкции предусмотрено вра" щение иглы сначала в одну сторону, а затем в противоположную, которое приводит к увеличению входного отверстия в кости ("разбиванию" входного отверстия). Это сопровождается потерей части лекарственного препарата после его введения, а расширение входного отверстия иглы вызывает значительную травматизацию костной T:. ткани„

„„5U 1782607 А1 карств в твердые ткани„Сущность изобретения: устройство содержит корпус в виде цилиндра с поршнем и штоком. На торце корпуса закреплена игла, снабженная вибратором с приводом в виде источника с регулируемой частотой ультразвуковых колебаний, при этом игла установлена с возможностью раскачивания вдоль своей оси, а вибратор установлен на игле на расстоянии 0,2-0,5 от основания иглы, где 1. — рабочая длина иг.пы„ 1 ил.

Цель изобретения " уменьшение травматизма при введении лекарственных препаратов в твердые ткани тела. указанная цель достигается тем, что игла снабжена вибратором, электрически связанным с истрчником регулируемых ультразвуковых колебаний, причем вибратор установлен на расстоянии 0,2„„.0,5 от основания иглы, где — рабочая длина иглы„

На чертеже представлен общий вид устройства, для внутрикостного введения лекарственных веществ, которое содержит размещенный в цилиндре 1 с возможностью перемещения поршень 2 со штоком 3. В рабочей полости цилиндра 1 находится лекарственный препарат 4, а на торец надевается игла 5 для введения инъекций„

На расстоянии 0,2...0,5 от основания иглы 5 на ней жестко закреплен вибратор 6, связанный электрическими проводами с источником регулируемых

17Г2607 по частоте и амплитуде ультразвуковых колебаний 7,.

В качестве вибратора 6 может быть использован, например пьезовибратор, а в качестве источника колебаний 7, например генератор сигналов ГЗ-103 или другой, Устройство работает следующим образом„

При введении лекарственных препаратов в твердые ткани первоначально проводят забор лекарственного препарата 4 из ампулы, Затем подводят иглу 5 к месту введения лекарства и включают генератор колебаний. При этом вибратор 6 начнет совершать ультразвуковые колебания и заставит иглу 5 также совершать такие же колебания, Иглу 5 вводят s твердую или костную ткань тела (не показана) и проводят инъекцию. Игла входит без лишних усилий, поскольку колебания вибратора 6 раскачивают иглу 5 вдоль ее оси и она входит в ткани благодаря импульсным толчкам (наподобие отбойного молотка).

Источник колебаний позволяет регулировать частоту колебаний в определенных прелепах, что позволяет для более твердых тканей использовать более высокую частоту колебаний, а для мягких частота колебаний может быть ниже„

Численные значения места расположения вибратора 6 на игле выбраны экспериментальным путем: при расстоянии от основания иглы менее 0,2 эффект снижается, поскольку жесткость иглы 5 у основания достаточно высока, а при расстоянии более 0,5 уменьшается рабочая длина иглы, что может

" быть недостаточно для нормального введения лекарственного препарата.

Вибратор 6 может каждый раз надеваться на иглу или быть несъемным (стерилизоваться вместе с иглой).

Достигаемый качественный эффект: уменьшение травматизма при введении лекарственных препаратов в твердые ткани тела.

Ф о р м у л а изобретения

Устройство для внутрикостного введения лекарственных веществ, содержащее корпус в виде цилиндра с поршнем и иглой с вибратором, свя25 занным с приводом, о т л и ч а ющ е е с я тем, что, с целью уменьIIIeHHR травматизма костной ткани, привод выполнен в виде генератора с регулируемой частотой ультразвуковых

30 колебаний, электрически связанного с вибратором, при этом игла установлена с воэможностью раскачивания вдоль своей оси, а вибратор установлен на игле на расстоянии 0,2

0,5 L от основания иглы, где L — рабочая длина иглы, Гоставитель Э.Меликов

Редактор Н„Козлова Техрер М.Моргентал Корректор И.йуллв

Заказ 1200 Тираж Полписное

ВНИИПИ Государственного комитета по изобретениям H открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-издательскии комбинат "Патент", г.Ужгород, ул. Гагарина,101
