Патент ссср 178271
Иллюстрации
Реферат
t7827I

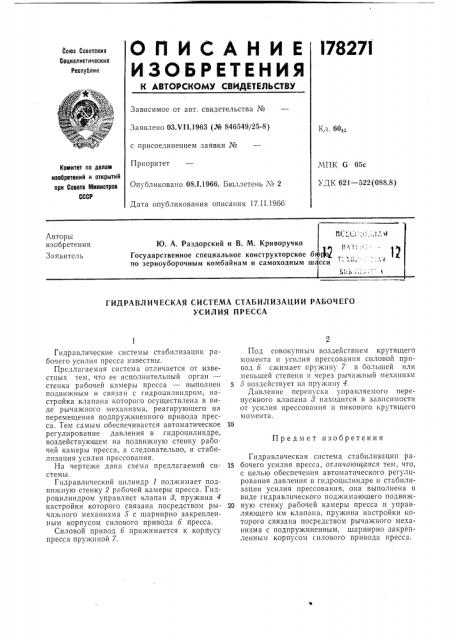

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 03.7!1.1963 (№ 846549/25-8) с присоединением заявки №
Приоритет
Кл. 60г„МПК G 05с
УДК 621 — 522(088.8) Комитет по делам иэобретеиий и открытий при Совете Мииистрав
СССР
Опубликовано 08.1.1966. Бюллетень № 2
Дата опубликования описания 17.II.1966
ГИДРАВЛИЧЕСКАЯ СИСТЕМА СТАБИЛИЗАЦИИ РАБОЧЕГО
УСИЛИЯ ПРЕССА
Предмет изобретения
Гидравлические системы стабилизации рабочего усилия пресса известны.
Предлагаемая система отличается от известных тем, что ее исполнительный орган— стенка рабочей камеры пресса — выполнен подвижным и связан с гидроцилиндром, настройка клапана которого осуществлена в виде рычажного механизма, реагирующего «а перемещения подпружиненного привода пресса. Тем самым обеспечивается автоматическое регулирование давления в гидроцилиндре, воздействующем на подвижную стенку раоо чей камеры пресса, а следовательно, и стабилизация усилия прессования.
На чертеже дана схема предлагаемой системы.
Гидравлический цилиндр 1 поджимает подви>кную стенку 2 рабочей камеры пресса. Гидроцилиндром управляет клапан 3, пружина 4 настройки которого связана посредством рыча>иного механизма б с шарнирно закрепленным корпусом силового привода б пресса.
Силовой привод б прижимается к корпусу пресса пружиной 7.
Под совокупным воздействием крутящего момента и усилия прессования силовой привод б сжимает пружину 7 в большей или меньшей степени н через рычажный механизм
5 б воздействует на пружину 4.
Давление перепуска управляемого перепускного клапана 3 находится в зависимости от усилия прессования и пикового крутящего момента.
Гидравлическая система стабилизации ра15 бочего усилия пресса, от.гичающаяся тем, что, с целью обеспечения автоматического регулирования давления в гидроцилиндре и стабилизации усилия прессования, она выполнена в виде гидравлического поджимающего подвиж20 ную стенку рабочей камеры пресса и управляющего им клапана, пружина настройки которого связана посредством рычажного механизма с подпружиненным, шарнирно закрепленным корпусом силового привода пресса.!
78271
Составитель Л. Ротермель
Редактор P. Чистова Техред T. П. Курилко Корректоры: Е. Д. Курдюмова и Ю. М. Федулова
Заказ 223/8 Тираж 875 Формат бум 60+90 /в Объем 0,1 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
