Реферат



Изобретение относится к ручным инструментам для крепления пленочных покрытий на каркас парника, теплицы и т.п. Цель изобретения - повышение качества работы при монтаже лирообразных зажимов на пленочное покрытие элемента каркаса парника . При нажатии на рукоятки 2 происходит разведение губок 3, а следовательно, и разведение свободных концов 11 лирообразного зажима 8. При этом выступы 6 прижимают концы 9 и 10 к свободным концам 11, обеспечивая надежность их сцепления. Затем зажим 8 устанавливают на пленочное покрытие 12 каркаса 13. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 25 В 7/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ.

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7 8 7p pg

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4881294/28 (22) 14.11.90 (46) 23.12.92. Бюл. ЬЬ 47 (71) Нижегородское авиационное производственное объединение им. С.Орджоникидзе

{72) В.В.Старухин (56) Авторское свидетельство СССР

hb 977141, кл. В 25 В 7/00, 1981.

ГОСТ 7236-54. (54) РУЧНОЙ ИНСТРУМЕНТ (57) Изобретение относится к ручным инструментам для крепления пленочных покры„„Ы2„„1782715 А1

2 тий на каркас парника, теплицы и т.ri. Цель изобретения — повышение качества работы при монтаже лирообразных зажимов на пленочное покрытие элемента каркаса пар. ника. При нажатии на рукоятки 2 происходит разведение губок 3, а следовательно, и разведение свободных концов 11 лирообразного зажима 8. При этом выступы 6 прижимают концы 9 и 10 к свободным концам

11; обеспечивая надежность их сцепления.

Зэтем зажим 8 устанавливают на пленочное покрытие 12 каркаса 13, 1 ил.

1782715 ги 1, с направленными навстречу друг другу выступами 6, предназначенными для взаимодействия с дном 7 лирообразного зажима

8. Концы 9,10 губок 3 загнуты внутрь и предназначены для взаимодействия со свободными концами 11 зажима 8, Ручной инструмент работает следующим образом.

Зажим 1 помещают между захватными губками 3 таким образом, чтобы дно 7 зажима 8 касалось выступов 6, à его свобод5 l0 ные концы 11 — загнутых концов 9,10 губок

3. При нажатии на рукоятки 2 за счет повоследовательно, и разведение свободных концов 11 лирообраэного зажима 8, взаимодействующих с загнутыми концами 9,10 ryбок 3, При этом выступы 6 прижимают концы 9,10 к свободным концам 11 лирообразного зажима 8, обеспечивая надежность их сцепления, Затем зажим 8 устанавливают на пленочное покрытие 12 каркаса 13.

При снятии сжимающих усилий с рукояток 2 эа счет поворота рычагов 1 происходит сближение концов 9,10 захватных губок

3 и снятие разводящего усилия со свободных концов 11 зажима 8.

Применение предлагаемого устройства повышает-качество монтажа, исключает вероятность повреждения пленки и облегчает выполнение монтажных работ.

Фор мула изобретения

Ручной инструмент, содержащий шарнирно соединенные рычаги с рукоятками на

35 одних концах и губками на других, о т л ич а ю шийся тем, что, с целью повышения качества работы при монтаже лирообразных зажимов на пленочное покрытие эле40 мента каркаса, парника, концы губок загнуты внутрь и предназначены для взаимодействия со свободными концами зажима, а в средней части каждого рычага выполнены утолщения для оси, соединяющей рычаги, с направленными навстречу друг другу выступами, предназначенными для взаимодействия с дном зажима, Составитель В. Старухин

Редактор Г. Бельская Техред M.Ìoðãåíòàë Корректор М.Ткач

Заказ 4477 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к машиностроению, а именно к ручным инструментам для монтажа пленочных покрытий на каркасе парника, теплицы и т.п, Известно устройство для соединения элементов, .содержащее корпус с размещенным в нем штоком, шарнирно соединенные рукоятки, одна иэ которых связана с корпусом, а другая — со штоком, и связанную с корпусом скобу с пробойником и фиксатор.

Наиболее близким к изобретению по технической сущности является ручной инструмент, содержащий шарнирно соединенные рычаги с рукоятками на одних концах и губками на других, Недостаток этого инструмента заключается в сложности создания им растягивающих уСилий, необходимых для обеспечения высокого качества работы при монтаже лирообразных зажимов пленочного покрытия на элемент каркаса, например, парника.

Целью изобретения является повышение качества работы при монтаже лирооб разных зажймов на пленочное покрытие элемента каркаса парника.

Указанная Цель достигается за счет то- . го,"что в ручном инструменте, содержащем шарнирно соединенные рычаги с рукоятками на одних концах и губками на других, концы губок загнуты внутрь и предназначены для взаимодействия со свободными концами зажима, а в средней части каждого рычага выполнены утолщения для оси, соединяющей рычаги, с направленными навстречу друг другу выступами, предназначенными для взаимодействия с дном зажима.

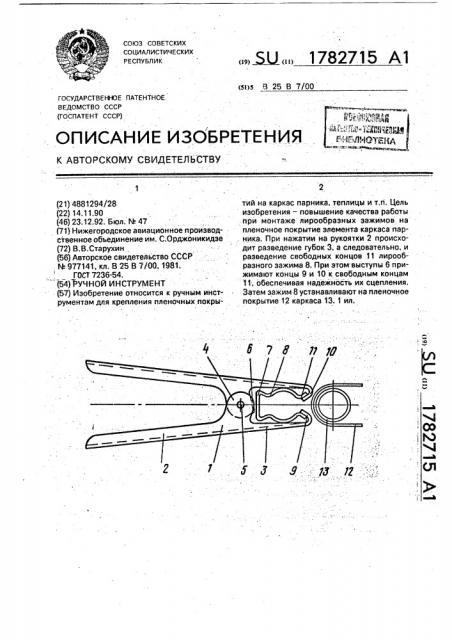

На чертеже изображен ручной инструмент для монтажа лирообразных-зажимов пленочного покрытия на каркас парника.

:Ручной инструмент состоит из двух шарнирно соединенных рычагов 1 с рукоятками 2 на одних концах и захватными губками 3 на других. В средней части каждого .рычага навстречу друг. другу выполнены утолщения 4 для оси 5, соединяющей рычарота рычагов 1 относительно оси 5 проис15 .ходит разведение захватных губок 3. а
