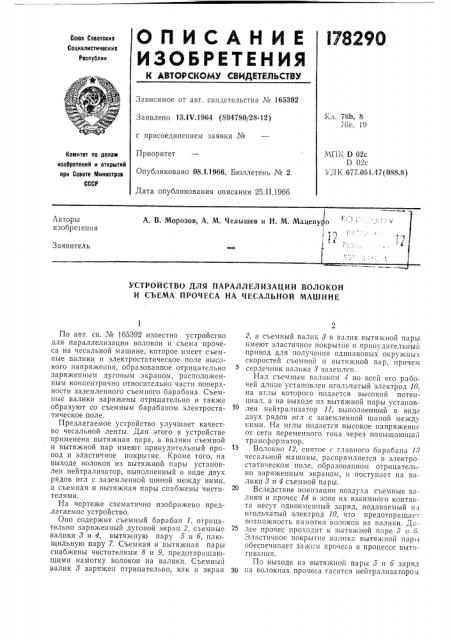

17829Î

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹ 165392

Заявлено 13,1Ч.1964 (894780/28-12) Кл. 76b, 8

76i., l9 с присоединением заявки №

Приоритет

МПК D 02с

D 02с

УД К 677.051 47(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 08,1.1966. Бюллетень ¹ 2

Дата опубликования описания 25.II.1966

УСТРОЙСТВО ДЛЯ ПАРАЛЛЕЛИЗАЦИИ ВОЛОКОН

И СЪЕМА ПРОЧЕСА НА ЧЕСАЛЬНОЙ МАШИНЕ

По авт. св. ¹ 165392 известно устройство для параллелизации волокон и съема прочеса на чесальной машине, которое имеет съемные валики и электростатическое поле высокого напряжения, образованное отрицательно заряженным дуговым экраном, расположенным концептрично относительно части поверхности заземленного съемного барабана. Съемные валики заряжены отрицательно и также образуют со съемным барабаном электростатическое поле.

Предлагаемое устройство улучшает качество чесальной ленты. Для этого в устройстве применена вытяжная пара, а валики съемной и вытяжной пар имеют принудительный привод и эластичное покрытие. Кроме того, на выходе волокон из вытяжной пары установлен пейтрализатор, выполненный в виде двух рядов игл с заземленной шиной между ними, а съемная и вытяжная пары снабжены чистителями.

На чертеже схематично изображено предлагаемое устройство.

Оно содержит съемный барабан 1, отрицательно заряженный дуговой экран 2, съемные валики 8 и 4, вытяжную пару 5 и б, плющильную пару 7. Съемная и вытяжная пары снабжены чистителями 8 и 9, предотвращающими намотку волокон на валики. Съемный валик 8 заряжен отрицательно, как и экран

2, а съемный валик 8 и валик вытяжной пары имеют эластичное покрытие и принудптельный привод для получения одинаковых окружных скоростей съемной и вытяжной пар, причем сердечник валика 8 заземлен.

Над съемным валиком 4 по всей его рабочей длине установлен игольчатый электрод 10, на иглы которого подается высокий потенциал, а на выходе из вытяжной пары установлен нейтрализатор 11, выполненцьш в виде двух рядов игл с заземленной шиной между ними. На иглы подается высокое напряжение от сети переменного тока через повышающп« тр а нсфор м а тор.

Волокно 12, снятое с главного барабана I > чесальной машины, распрямляется в электростатическом поле, образованном отрицательно заряженным экраном, и поступает на валики 8 и 4 съемной пары.

Вследствие ионизации воздуха съемные валики и прочес 14 в зоне их взаимного контакта несут одноименный заряд, подаваемый н» игольчатый электрод 10, что предотвращает возможность намотки волокон па валики. Д»лее прочес проходит к вытяжной паре 5 и 6.

Эластичное покрытие валика вытяжной пары обеспечпгает зажим прочеса в процессе вытягивания.

По выходе из вытяжной пары 5 и 6 заряд

Зо на волокнах прочеса гасится нейтрализатором

178290

Составитель M. М, Лиманова

Редактор В. Ф. Чулкова Техред Т. П. Курилко Корректоры: С. Н. Соколова и Т. В. Муллина

Заказ 224/9 ТиРак 625 ФоРмат бУм. 60 90ггга Объем 0,13 изд .л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2

Jl. Нейгтральный прочес проходит и плюгцильпую пару 7, где образуется лепта.

Предмет изобретения

I. Устройство для параллелизации волокон и съема прочеса на чесальной машине по авт. св . № 1б5392, отличающееся тем, что, с целью повышения качества чесальной ленты. в нем применена вытяжная пара, а валики съемной и вытяхкной ll;lp устройства имеют принудительный привод и эластичное покрытие.

2. Устройство по и. 1, отлггчающееся тем, что на выходе волокон из вытяжной пары установлен нейтрализатор, выполненный в виде двух рядов игл с заземленной шиной между ними.

3. Устройство по пп. 1 — 2, отличающееся тем, что съемная и вытяжная пары снабжены

10 чистителя ми.
