Использование: для очистки сорозадерживающих решеток различных гидротехнических сооружений. Сущность изобретения: перед решеткой 3 в направляющих 1 установлена каретка, соединенная канатом 14 с краном 2. Стержни 10 установлены с возможностью поворота и фиксации контргрузом 11, установленным на кронштейне 12 с возможностью поворота и лежа

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 02 В 5/08

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ .СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4881486/15 (22) 11.11.90 (46) 23.12.92. Бюл. N. 47 (71) Специальное проектное и конструкторско-технологическое бюро "Запорожгидросталь" (72) Г.ГМихайлов (56) Авторское свидетельство СССР ¹ 1318638, кл, Е 02 В 5/08, 1985.

Авторское свидетельство СССР

N 685750, кл. Е 02 В 5/08, 1977., Ы,„1783043 А1 (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ СОРОЗАДЕРЖИВАЮЩЕЙ РЕШЕТКИ (57) Использование: для очистки сорозадерживающих решеток различных гидротехнических сооружений. Сущность изобретения: перед решеткой 3 в направляющих 1 установлена каретка, соединенная канатом 14 с краном 2. Стержни 10 установлены с возможностью поворота и фиксации контргрузом 11, установленным на кронштейне 12 с возможностью поворота и лежа1783043 щим на ограничителе 13 поворота. При опускании каретки стержни 10 свободно поворачиваются, обходя мусор. При подъеме каретки стержни 10 извлекают мусор на поИзобретение относится к гидротехнике и может быть использовано в составе механического оборудования гидротехнических сооружений.

Цель изобретения — упрощение конст- 5 рукции, повышение надежности устройства в работе и повышение качества очистки.

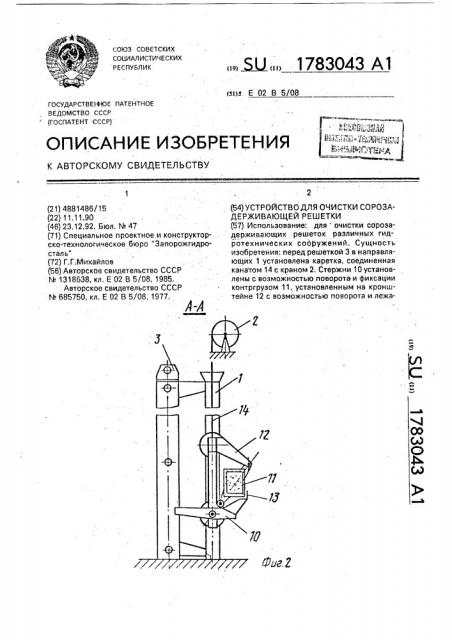

На фиг. 1 изображено устройство, общий вид; на фиг, 2 — разрез А-А на фиг, 1; на фиг. 3 — разрез Б — Б на фиг.1, на фиг, 4 — 10 разрез  — В на фиг. 1, на фиг. 5 —.положение стержней при йаезде на препятствие во время спускания каретки; на фиг. 6 — положение стержней и контргруза при наезде на препятствие во время подъема каретки, 15

Устройство представляет собой приводную каретку, перемещающуюся"в направляющих 1 при помощи крана 2 (или другого подъемного механизма). Направляющие 1 отстоят от решетки 3 на некотором рассто- 20 янии.

Каретка состоит из рамы 4 и оси 5 с катками 6, Рама 4 и ось 5 соединены между собой связями 7. На оси 5 установлены секции 8 со стержнями 9 и 10 (в данном случае 25, три секции), Стержни 10 выполнены с возможностью контакта с контргрузом 11, второй конец которого шарнирно закреплен на кронштейне 12, Ограничитель поворота 13 предназначен для ограничения подвижно- 30 сти контргруза 11. Каретка с грузоподъемным механизмом 2 соединена канатом 14.

Устройство работает следующим образом.

Приводная каретка устанавливается в 35 направляющих 1 и опускается грузоподьемным механизмом 2, При наезде на препятствие (скопление мусора, водорослей, веток и т,п.) секция 8 со стержнями 9 и 10 свободно поворачивается, обходя препятствие, 40 при этом контргруз 11 не препятствует повороту секции 8, Таким образом каретка опускается до низа решетки 3.

При подъеме каретки мусор (скопление водорослей, тины и т.п,) поворачивает сек-,45 ции 8 до упора стержня 10 в ролик контргруза 11 (т.е. стержни приобретают верхность, при этом, если усилие на стержень будет больше допустимого, стержни

10 поворачиваются, отклоняя контргруз 11.

1 з.п.ф-лы, 6 ил, горизонтальное положение), и весь мусор вытаскивается на поверхность и сбрасывается в лоток или контейнер для мусора.

При возникновении аварийной ситуации, сопровождающейся увеличением нагрузки на стержни,9 и 10, последние, воспринимая нагрузку, поворачивают одну из секций 8 и соответствующий контргруз 11 (через стержень 10), обходя препятствие, Остальные секции 8 выполняют свое функциональное назначение — вытащат мусор на поверхность, После прохождения препятствия контргруз 11 возвратит секцию 8 в рабочее положение, Очистка каретки (стержней} от мусора производится или вручную, или же методом, аналогичным возникновению аварийной ситуации; подвести секции 8 . стержнями 9 и 10 под упор, установленный над контейнером для сбора мусора, и поднять каретку грузоподъемным механизмом

2 — мусор высыпается в контейнер.

Формула изобретения

1, Устройство для очистки сорозадерживающей решетки, включающее установленную в вертикальных направляющих перед решеткой приводную каретку с ходовыми частями, упорным механизмом и горизонтальной осью, и поворотный захват со стержнями, установленный на оси и взаимодействующий тыловой частью с упорным механизмом, отличающееся тем,что, с целью упрощения конструкции, повышения надежности работы и качества очистки, захват выполнен по ширине из отдельных секций с выступами в тыловой части, а упорный механизм выполнен в виде кронштейнов, прикрепленных к верхней части каретки, контргрузов, шарнирно присоединенных к кронштейнам, и ограничителей поворота контргрузов, причем каждый контргруз выполнен с упорным роликом в нижней части, взаимодействующим с выступом одной из секций захвата.

2, Устройство по п.1, от л и ч а ю щ е ес я тем, что ось каретки, шарниры контргрузов и упорные ролики расположены в одной плоскости.
