Направляющая оболочка для возведения стены в грунте

Направляющая оболочка для возведения стены в грунте

Иллюстрации

Показать все

Реферат



Сущность изобретения: направляющая оболочка для возведения стены в грунте выполнена с выпуклым и вогнутым участками. Вогнутый участок ориентирован в сторону ведения работ. При ведении работ в двух направлениях оболочка выполнена с дополнительным вогнутым участком. В нижней части оболочки выполнены открытые книзу вырезы. Вырезы ориентированы по оси стены и предназначены для излива бетонной смеси. Верхний торец оболочки выполнен с выступами. 2 з.п.ф-лы, 7 ил.

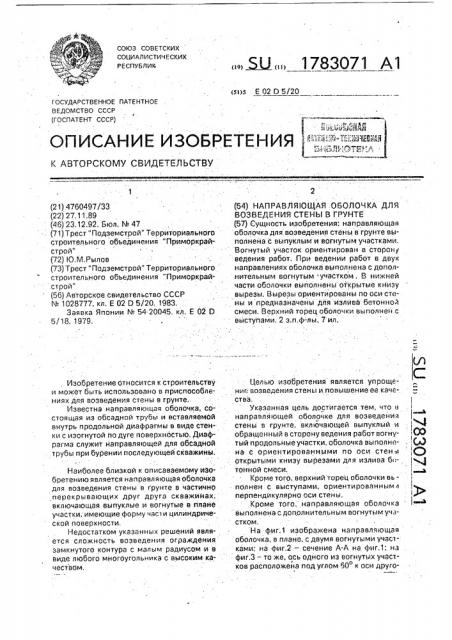

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 02 0 5/20

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТ8У

1 (21) .4760497/33 (22) 27,11.89 (46) 23.12.92. Бюл. ¹ 47 . (71) Трест "Подземстрой" Территориального строительного объединения "Приморкрайстрой" (72) Ю.M,Pûëîâ (73) Трест "Подземстрой" Территориального строительного объединения "Приморкрайстрой" (56) Авторское свидетельство СССР

¹ 1028777, кл, Е 02 D 5/20, 1983.

Заявка Японии № 54-20045, кл. E 02 0

5/18, 1979, Изобретение относится к строительству и может быть использовано в приспособлениях для возведения стены в грунте..

Известна направляющая оболочка, со стоящая из обсадной трубы и вставляемой внутрь продольной диафрагмы в виде стенки с изогнутой по дуге поверхностью. Диафрагма служит направляющей для обсадной трубы при бурении последующей скважины.

Наиболее близкой к описаваемому иэобретению является направляющая оболочка для возведения стены в грунте в частично перекрывающих друг друга скважинах, включающая выпуклые и вогнутые в плане участки, имеющие форму части цилиндрической поверхности.

Недостатком указанных решений является сложность возведения ограждЕния замкнутого контура с малым радиусом и в виде любого многоугольника с высоким качеством, . Ы«, 1783071 Al (54) НАПРАВЛЯЮЩАЯ ОБОЛОЧКА ДЛЯ

ВОЗВЕДЕНИЯ СТЕНЫ В ГРУНТЕ (57) Сущность изобретения: направляющая оболочка для возведения стены в грунте выполнена с выпуклым и вогнутым участками.

Вогнутый участок ориентирован в сторону ведения работ. При ведении работ в двух направлениях оболочка вь!полнена с дополнительным вогнутым участком. В нижней части оболочки выполнены открытые книзу вырезы. Вырезы ориентированы по оси стены и предназначены для излйва бетонной смеси. Верхний торец оболочки выполнен с выступами, 2 з.fl,ô-лй, 7 ил, М

С

Целью изобретения является упрощениг: возведения стены и повышение ее качества, Указанная цель достигается тем, что и вЪ направляющей оболочке для возведения стены в грунте, включающей выпуклый и 4 обращенный в сторону ведения работ вогну- СО тый продольныеучастки, оболочка выполне-,(А3 ! на с ориентированными по оси стен !!() открытыми книзу вырезами для излива бетонной смеси. -й

Кроме того, верхний торец оболочки BbI ! полнен с выступами, ориентированнымл перпендикулярно оси стены. !

Кроме того, направляющая оболочка 4 выполнена с дополнительным вогнутымучзстком.

На фиг.1 изображена направляющая оболочка, в плане, с двумя вогнутыми учаиками; на фиг.2 — сечение А-А на фиг.1; на фиг,3 — то же, ось одного из вогнутых участков расположена под углом 60 к оси друго1783071 го; на фиг.4 — то же, с углом, равным 90О; на фиг.5 — то же, с углом, равным 120; на фиг,6 — то же, с углом, равным 150 ; на фиг.7 — то

>ке, с углом. равным 180О.

Направляющая оболочка выполнена в 5 виде трубы с выпуклым 1 и вогнутым 2 продольными участками. Вогнутый участок обращен в сторону ведения работ. B случае ведения работ в двух или более направлениях (например, в узлах сопряжений стен) обо- 10 лочка выполняется с дополнительными вогнутыми участками. В нижней части оболочки выполнены открытые книзу вырезы 3, ориентированные по оси стены. Верхняя часть оболочки может быть выполнена с вы- 15 ступами 4, которые смещены в плане относительно вырезов 3 и могут быть использованы, например, для образования монта>кна-технологических проушин 5, Возведение стены в грунте осуществля- 20 ют следующим образом. . В гурнет оурят скважину до проектной отметки. B скважину опускают оболочку. Затем бурят смежную скважину. используя вогнутый участок в качестве направляющей 25 для бурильного инструмента. В зту скважийу опускают вторую оболочку и бурят очередную, третью скважину, В полость оболочки первой скважины укладывают материал тела стены, который через вырезы 3 30 частично поступает в смежную оболочку, Затем удаляют оболочку, помещают ее в третью скважину и бурят четвертую скважину, а оболочку второй сква>кины заполняют материалом тела стены. В случае ведения 35 работ в двух направлениях в первую скважину помещают оболочку с двумя вогнуты; ми участками.

До изъятия оболочки из первой скважины ведут монта>кные работы в двух направ- 40 лениях от первой скважины, используя в качестве направляющей для бурильного инструмента каждый вогнутый участок 2 оболочки.

Для возведения стенового ограждения 45 в грунте в виде замкнутого прямоугольника в угловые скважины опускают оболочку с вогнутыми участками, оси которых располо>кены под углом 90» друг к другу, При возведении ограждения в виде шестиугольника— оболочку с углом, равным 120О, при прокладке прямолинейной стены — оболочку с углом 180О, При возведении стены в виде ломаной линии на углах изгиба используют специально изготовленные оболочки в зацисимости от величины угла изгиба или используют одну из приведенных оболочек с близким по величине углом между осями симметрии вогнутых участков, При возведении дугообразной стены используют оболочки исходя из радиуса кривизны — при больших радиусах используют о k как правило, оболочку с углом 180, при малых радиусах — оболочку с меньшим углом ме>кду вогнутыми участками, Использование предлагаемой конструкции направля,ощей оболочки исключает потери строительного раствора, сокращает время монтажных работ, позволяет выполнить стену монолитной, без швов и повысить ее прочность и водонепроницаемость, особенно в нижних наиболее уязвимых участках стыковых зон.

Формула изобретения

1, Направляющая оболочка для возведения стены в грунте, включающая выпуклый и обращенный в сторону ведения рабгт вогнутый продольные участки, о т л и ч а к>щ а я с я тем, что. с целью упрощения возведения стены и повышения ее качества, оболочка выполнена с ориентированными по оси стены открытыми книзу вырезами для излива бетонной смеси, 2.Оболочка по п.1, отл и ч а юща я с я тем, что верхний торец оболочки выполнен с выступами, ориентированными перпендиKgjRApHO к оси CTGH6l, 3, Оболочка по пп,1 uf2,о и ч а ю щ ая с я тем, что она выполнена с дополнительным вогнутым участком

1.783071

Фиг. 7
