Реферат

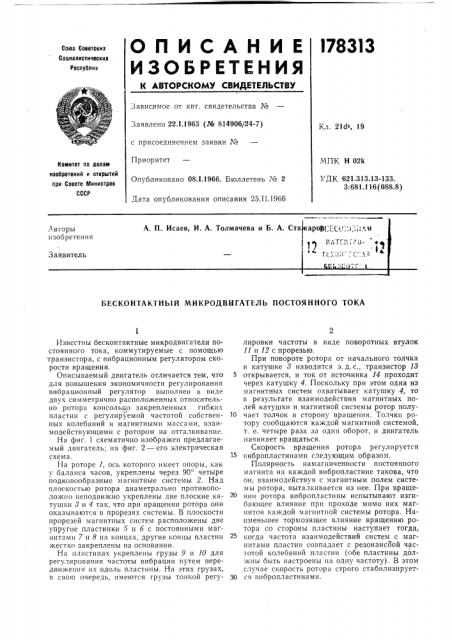

О Л И С А Н И Е l783l3

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.1.1963 (№ 814906/24-7) Кл. 21дт, 19 с присоединением заявки ¹

Приоритет.ЧПК Н 02k

УДК 621.313.13-133.

3:681.116(088.8) Комитет по лелем изобретений и открытий при Совете Министров

СССР

Опубликовано 08.1.1966. Бюллетень № 2

Дата опубликования описания 25.II.1966

БЕСКОНТАКТНЪ1Й МИКРОДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА

Известны бесконтактные микродвигатели постоянного тока, коммутируемые с помощью транзистора, с вибрационным регулятором скорости вращения.

Описываемый двигатель отличается тем, что для повышения экономичности регулирования вибрационный регулятор выполнен в виде двух симметрично расположенных относительно ротора консольно закрепленных гибких пластин с регулируемой частотой собственных колебаний и магнитными массами, взаимодействующими с ротором на отталкивание.

На фиг. 1 схематично изображен предлагаемый двигатель; на фиг. 2 — его электрическая схема. !

-Iа роторе 1, ось которого имеет опоры, как у баланса часов, укреплены через 90 четыре подковообразные магнитные системы 2. Над плоскостью ротора диаметрально противополо>кно неподвижно укреплены две плоские катушки 3 и 4 так, что при вращении ротора они оказываются в прорезях системы. В плоскости прорезей магнитных систем расположены две упругие пластинки 5 и б с постоянными магнитами 7 и 8 на концах, другие концы пластин жестко закреплены на основании.

На пластинах укреплены грузы 9 и 10 для регулирования частоты вибрации путем передвижения их вдоль пластины. На этих грузах, в свою очередь, имеются грузы тонкой регулировки частоты в виде поворотных втулок

11 и 12 с прорезью.

При повороте ротора от начального толчка в катушке > наводится э.д.с., транзистор 1> открывается, и ток от источника 14 проходит через катушку 4. Поскольку при этом одна из магнитных систем охватывает катушку 4, то в результате взаимодействия магнитных полей катушки и магнитной системы ротор получает толчок в сторону вращения. Толчки ротору сообщаются каждой магнитной системой, т. е. четыре раза за один оборот, и двигатель начинает вращаться.

Скорость вращения ротора регулируется

15 вибропластинами следующим образом.

Полярность намагниченности постоянного магнита на каждой вибропластине такова, что он, взаимодействуя с магнитным полем системы ротора, выталкивается из нее. При вращении ротора вибропластины испытывают изгибающее влияние при проходе мимо них магнитов каждой магнитной системы ротора. Наименьшее тормозящее влияние вращению ротора со стороны пластины наступает тогда, когда частота взаимодействий систем с магнитами пластин совпадает с резонансйой частотой колебаний пластин (обе пластины дол>кны быть настроены на одну частоту). В этом случае скорость ротора строго стабилизирует30 c;I внбропластинами.

178313

Предмет изобретения

Рие, 1

Фиг. Р

Составитель 3. Горник

Редактор Б. Федотов Техред А. А. Камышникова Корректоры: С, Н. Соколова и Л. Е. Марисич

>аказ 225/16 Тираж 1200 Формат бум. 60+90- /8 Объем 0,13 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, д. 2

Бесконтактный м кродвигатель постоянного тока, коммутируемый с помощью транзистора, с вибрационным регулятором скорости вращения, отличаюи1ийся тем, что, с целью повышения экономичности регулирования, указанный вибрационный регулятор выполнен в виде двух симметрично расположенных относительно ротора консольно закрепленных гибких пластин с регулируемой частотой собственных колебаний и магнитными массами, взаимодействующими с ротором на отталкивание.
