Реферат



Изобретение относится к области машиностроения , в частности к объемному гидроприводу , и может быть использовано при работе с низкопотенциальными источниками энергии (давления) Целью изобретения является повышение КПД Указанная цель достигается тем, что в пневмогидроприводе, силовым органом которого является поплавок 4, размещенный в замкнутой гидроемкости 3, уровень жидкости в которой может быть изменен по заданному закону путем нагнетания сжатого газа компрессором 14, поплавок 4 снабжен установленным по его периметру уплотнитель ным рукавом 6 с рабочей полостью 7, сообщенной с гидроемкостью 3 (полостью 5) через перепускной патрубок 8, чем обеспечивается возможность поддержания дополнительного избыточного давления опускающего поплавок 4 2 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 04 В 41/00

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21). 4861386/29 (22) 22.08.90 (46) 23,12.92. Бюл. ¹ 47 (75) lO,В.Белобородов (56) Авторское свидетельство СССР № 1488551, кл. F 04 В 41/00, 1986. (54) ПНЕВМОГИДРОПРИВОД (57) Изобретение относится к области машиностроения, в частности к обьемному гидроприводу, и может быть использовано при работе с ниэкопотенциальными источниками энергии (давления). Целью изобретения является повышение КПД. Укаэанная цель Ж „, 1783156 А1 достигается тем, что в пневмогидроприводе, силовым органом которого является поплавок 4, размещенный в замкнутой гидроемкости 3, уровень жидкости в которой может быть изменен по заданному закону путем нагнетания сжатого газа компрессором 14, поплавок 4 снабжен установленным по его периметру уплотнительным рукавом 6 с рабочей полостью 7, сообщенной с гидроемкостью 3 (полостью 5) через перепускной патрубок 8, чем обеспечивается возможность поддержания дополнительного избыточного давления, опускающего поплавок 4. 2 ил.

1783156

Изобретение относится к области машиностроения, в -частности, к объемному гидроприводу, и может быть использовано при работе с низкопотенциальными источниками энергии (давления), Цель изобретения — повышение КПД.

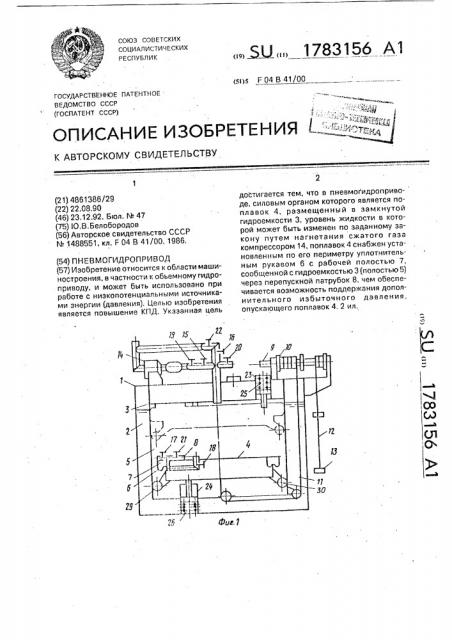

На фиг.1 схематично показан пневмогидропривод, разрез; на фиг.2 — принципиальная пневмосхема привода, Предлагаемый привод содержит корпус

1, в котором с образованием полости 2 установлена замкнутая гидроемкость 3 с плаву- . чим рабочим органом (поплавком) 4.

Рабочая полость 5 гидроемкости 3 сообщена с полостью 3..Поплавок 4 размещен в полости 5 с возможностью вертикального перемещения. Поплавок 4 снабжен уплотнительным элементом, выполненным в виде пневморукава 6 с рабочей полостью 7. Полость 5 сообщена с полостью 7 посредством перепускного патрубка 8. Рукав 6 смонтирован по периметру поплавка 4. Устройство отбора мощности включает в себя, например, вал 9 с барабаном 10, грузовой канат

11. трос 12, закрепленные на барабане 10 и противовес 13 канату 11, причем трос 12 намотан на барабане 10 в направлении, обратном направлению каната 11. Полость 5 сообщена с компрессором 14, с атмосферой . и например, со всасывающим патрубком (на чертеже не показан) компрессора 14. Устройство снабжено напорными клапанами

15 — 18 и вентилями 19-22. Система управления включает в себя конечные выключатели, выполненные, например, в виде пневмоцилиндров 23, 24 с поршневыми полостями 25, 26и вентиляционные клапаны 27,28. Поплавок 4 снабжен необозначенными опорами качения 28, 30 для взаимодействия со стенками гидроемкости 3, Усилие пружин. закрывающих клапаны 17, 18,выбрано меньше закрывающего усилия пружин клапанов 15, 16, Привод работает следующим образом, Заполняют рабочей жидкостью (водой) полость 2 и открывают вентиль 20, В результате поплавок 4 всплывает в крайнее верхнее положение (показано штрихпунктиром).

При этом клапан 16 открыт и воздух из полости 5 выходит. атмосферу через вентиль

20 при всплытии поплавка 4 и при наполнении полости 5 водой. Приводят в действие компрессор 14 и открывают вентиль 19.

Давлением из полости 25 ранее сработавшего цилиндра 23 открывается клапан 15 и клапан 28 и поэтому клапан 16 закрыт давлением через клапан 28, а сжатый воздух от компрессора 14 поступает в полость 5, вытесняя из нее воду в полость 2. При этом поплавок 4 опускается в исходное положение, а канат 11 подматывается на барабан

10 вала 9, освобожденного от полезной на-: грузки (за счет силы тяжести противовеса

13, опускающегося на тросе 12. После срабатывания цилиндра 24 давлением иэ полости 26 открываются клапаны 16, 27 сжатый воздух из полости 5 сбрасывается в атмос-. феру через клапан 16 и вентиль 20, а нагнетание в полость 5 прекращается, т,к. клапан

15 закрыт. К валу 9 подключают полезную нагрузку, а поплавок 4 всплывает в воде, поступающей под давлением в полость

5 из полости 2, При этом трос 12 нама тйвается на барабан 10, поднимая противо-.

10 вес 13, а канат 11 сматывается с барабана

10. Вследствие того, что давление из полости 5 быстро сбрасывается в атмосферу, а поплавок 4 нагружен, вода, поступающая в зону разряжения, заливает поплавок 4, а столб воды увеличивается. Зазор между по20 плавком.4 и боковыми стенками гидроемкости 3 задан минимальный для увеличения

КПД, поэтому всплы вающий поплавок 4 вслед эа воздухом вытесняет порцию воды, которая затем сливается обратно в полость 2 тили 21, 22, а вентиль 20 закрывают, После срабатывания цилиндра 24 давлением из полости 26 клапан 17 открывается райьше клапана 16 и полость 7 заполняется через патрубок 8 сжатым воздухом раньше, чем начнет отводиться давление из полости 5 в компрессор 14 через клапан 16. По мере

30 последующего подъема поплавка 4, когда давление в полости 5 уменьшается по мере

35 приближения поплавка 4 в крайнее верхнее поло>кение, сжатый воздух в полости 7 расширяется, рукав 6 плотнее прижимается к стенкам колпака 3. При работе цилиндра 23

40 давлением из полости 25 клапан 18 открывается раньше клапана 15, поэтому давление иэ полости 7 успевает сброситься в полость 5 до нагнетания туда воздуха компрессором 14. В результате, опускание поплавка 4 (см, фиг.1) происходит при неработающем рукаве 6

Далее цикл работы может быть повторен..

Формула изобретения

Пневмогидропривод, содержащий замкнутую гидроемкость с размещенным в ней плавучим рабочим органом, снабженным гибким элементом для связи с валом отбора мощности, линии подвода и отвода рабочей

50 среды, сообщенные с источником давления, и по крайней мере один противовес, о т л и55 ч а ю шийся тем, что, с целью повышения

КПД, рабочий орган снабжен уплотнительным пневморукавом с рабочей полостью, сообщенной с гидроемкостью через перепускной патрубок.

25 Для повышения производительности используют работу рукава 6, открывают вен1783156
