Устройство крепления трубопроводов

Устройство крепления трубопроводов

Иллюстрации

Показать все

Реферат



Сущность изобретения: изогнутые концы хомутов охватывают трубопроводы Элементы крепления входят в отверстия на хомуте и опорной поверхности. Хомуты установлены на соседних трубопроводах изогнутыми концами навстречу друг другу Второй конец каждого хомута жестко соединен с соседним трубопроводом. 4 ил

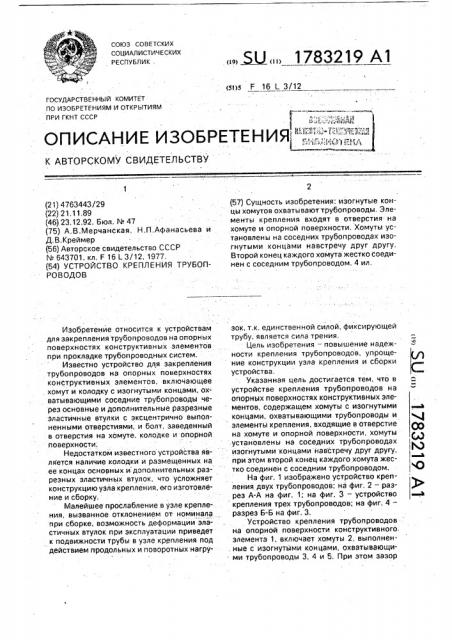

,,« Ы„„1783219 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК: (я)5 Р 16 (3/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

*1 н

ОПИСАНИЕ ИЗОБРЕТЕНИЯ).: :" -. .",,".,,,:, ",„,! - :::-:-"„ - ::;, ."")

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4763443/29 (22) 21.11,89 (46) 23.12.92. Бюл. N 47 (75) А.В.Мерчанская, Н.П.Афанасьева и

Д. В, Креймер (56) Авторское свидетельство СССР

N 643701, кл, F 16 L 3/12, 1977, (54) УСТРОЙСТВО КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

Изобретение относится к устройствам для закрепления трубопроводов на опорных поверхностях конструктивн ых элементов при прокладке трубопроводных систем.

Известно устройство для закрепления трубопроводов на опорных поверхностях конструктивных элементов, включающее хомут и колодку с изогнутыми концами, охватывающими соседние трубопроводы через основные и дополнительные разрезные эластичные втулки с эксцентрично выполненными отверстиями, и болт, заведенный в отверстия на хомуте, колодке и опорной поверхности;

Недостатком известного устройства является наличие колодки и размещенных на ее концах основных и дополнительных разрезных эластичных втулок, что усложняет конструкцию узла крепления, его изготовление и сборку.

Малейшее прослабление в узле крепления, вызванное отклонением от номинала при сборке, возможность деформации эластичных втулок при эксплуатации приведет к подвижности трубы в узле крепления под действием продольных и поворотных нагру(57) Сущность изобретения: изогнутые концы хомутов охватывают трубопроводы. Элементы крепления входят в отверстия на хомуте и опорной поверхности. Хомуты установлены на соседних трубопроводах изо.гнутыми концами навстречу друг другу.

Второй конец каждого хомута жестко соединен с соседним трубопроводом. 4 ил, зок, т.к, единственной силой, фиксирующей трубу, является сила трения.

Цель изобретения — повышение надежности крепления трубопроводов, упрощение конструкции узла крепления и сборки устройства.

Указанная цель достигается тем, что в устройстве крепления трубопроводов на опорных поверхностях конструктивных элементов, содержащем хомуты с изогнутыми концами, охватывающими трубопроводы и 4 элементы крепления, входящие в отверстие «р на хомуте и опорной поверхности, хомуты установлены на соседних трубопроводах изогнутыми концами навстречу друг другу, при этом второй конец каждого хомута жестко соединен с соседним трубопроводом. j О

На фиг, 1 изображено устройство крепления двух трубопроводов. нв фиг. 2 — рвв- )яи рез А-А на фиг, 1; на фиг. 3 — устройство крепления трех трубопроводов; на фиг. 4— разрез Б-Б на фиг. 3.

Устройство крепления трубопроводов . на опорной поверхности конструктивного. элемента 1, включает хомуты 2, выполнен. ные с изогнутыми концами, охватывающими трубопроводы 3, 4 и 5. При этом зазор

1783219 между базовой поверхностью хомута и концом его изогнутой части "h" меньше диаметра "Д" трубопровода, Хомуты 2 выполнены с отверстием 6 на плоской полке, в которое заведен болт 7, завинченный в резьбовое отверстие 8 в конструктивном элементе 1, на опорной поверхности которого хомуты могут крепиться также с помощью гаечно-болтового крепежа, для чего отверстие 8 выполняется сквозным и без резьбы, Хомуты 2 на соседних трубопроводах установлены изогнутыми концами навстречу друг другу, а второй конец каждого хомута жестко соединен с соседним трубопроводом.

При четном числе трубопроводов они крепятся попарно, при этом один хомут 2, охватывая трубопровод 3 изогнутым концом, другим концом приварен к трубопроводу 4. Второй хомут расположен встречно, приварен к трубопроводу 3 и охватывает изогнутым концом трубопровод 4..

При нечетйом числе закрепляемых тру боп роводов к среднему трубопроводу 5 приварены два хомута, обращейные в разные стороны изогнутыми концами, охватывающими соседние трубопроводы 3 и 4, к которым приварено по одйому хомуту, охватывающему изогнутым концом средний трубопровод.

При закреплении на опорной поверхности больше 3-х трубопроводов они крепятся либо попарно, либо по три трубопровода в и лети.

Для монтажа двух трубопроводов к каждому из нйх при изготовлении приваривают по одному одинаково ориентированному хомуту, затем устанавливают их таким образом, чтобы изогнутые концы хомутов были обращены навстречу друг другу, подводят под

5. них свободный конец соседнего трубопровода, вводят болты 7 в отверстия 6 и затягивают в резьбовых отверстиях 8.

Для монтажа трех трубопроводов крайние 3 и 4 изготавливаются и устанавливают10 ся как описано выше, охватывая при этом изогнутыми концами приваренных к ним хомутов средний трубопровод 5, к которому также приварены два хомута, обращенные базовыми поверхностями в одну сторону, а

15 изогнутыми концами — в противоположные.

Жесткое соединение конца по меньшей мере одного хомута с каждым из трубопроводов обеспечивает надежность закрепления трубопроводов от продольных, 20 поперечных и поворотных нагрузок при минимальном числе и параметрах узлов крепления.

Формула изобретения

Устройство крепления трубопроводов на опорных поверхностях конструктивных элементов, содержащее хомуты с изогнутыми концами, охватывающими трубопрово30 ды, элементы крепления, входящие в отверстия на хомуте и опорной поверхности, о т л и ч а ю щ е е с я тем; что хомуты. установлены на соседних трубопроводах изогнутыми концами навстречу друг другу, 35 при этом второй конец каждого хомута жестко соединен с соседним трубопроводом.
