Реферат



Изобретение относится к испытанию образцов на коррозионное разрушение. Образец содержит подложку с нанесенным на нее одним или несколькими сварными швами, выполненную переменной толщины, а соотношение максимальной и минимальной толщин подложки удовлетворяют соотношению (Smax/Smin) 5. Повышается информативность испытаний. Для ускорения испытаний образцов с пересекающимися швами, подложка выполнена в виде прямоугольной пирамиды, а место пересечения швов лежит на вершине пирамиды . 1 з. п. ф-лы, 3 ил.

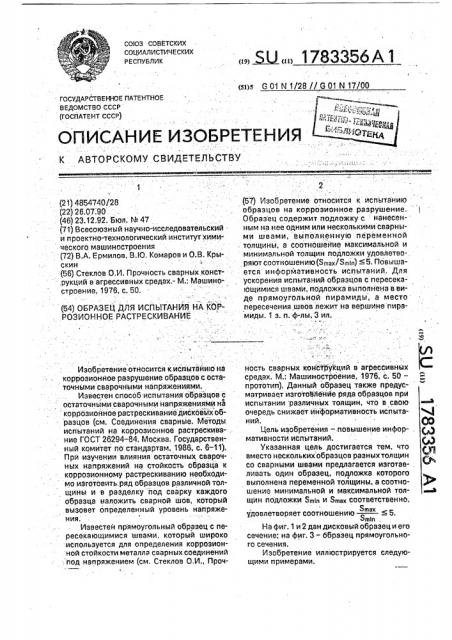

„„5U,, 1783356À1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю G 01 N 1/28 // 8 01 N 17/00

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) 1 (21) 4854740/28 (22) 26.07;90 (46) 23.12,92, Бюл. М 47 (71) Всесоюзный научно-исследовательскйй и проектно-технологический институт химического машиностроения (72) B.À. Ермилов, B.Þ, Комаров и О.В. Крыскин (56) Стеклов О,И. Прочность сварных конст,рукций в агрессивных средах.- М.: Машиностроение, 1976, с. 50. (54) ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ НА КОРРОЗИОННОЕ РАСТРЕСКИВАНИЕ

Изобретение относится к испытанию на коррозионное разрушение образцов с остаточнь(ми сварочными напряжениями.

Известен способ испытания образцов с остаточными сварочными напряжениями на коррозиойное растрескивание дисковых образцов (см. Соединения сварные. Методы испытаний на коррозионное растрескивание ГОСТ 26294-84; Москва. Государственный комитет по стандартам, 1986, с. 6-.11).

При изучении влияния остаточных сварочных напряжений на стойкость образца к коррозионному растрескиванию необходимо изготовить.ряд образцов различной толщины и в разделку под сварку каждого образца наложить сварной шов, который вызовет определенный уровень напряжения;

Известей прямоугольный образец с пересекающимися швами, который широко используется для определения коррозионной стойкости металла сварных соединений под напряжением (см. Стеклов О,И., Проч2 (57) Изобретение относится к испытанию образцов на коррозионное разрушение,.

Образец содержит подложку с нанесен-: ным на нее одним или несколькими сварными швами, выполненную переменной толщины, а соотношение максимальной и минимальной толщин подложки удовлетворяютсоотношению(8 /Smin) 5. Повышается информативность испытаний, Для ускорения испытаний образцов с пересекающимися швами, подложка выполнена в виде прямоугольной пирамиды, а место пересечения швов лежит на вершине пирамиды. 1 з. и. ф-лы, 3 ил... .Т.

Р ность сварных конструкций в агрессивнйх средах. М.: Машиностроение, 1976, с. 50 — ф прототип). Данный образец также предусматривает изготоъйенйе ряда образцов при испытании различных толщин, что в свою очередь снижает йнформативность испытаHMA. ОО

Цель изобретения —.повышение инфор- . () мативности испытаний.

Указанная цель достигается тем. что у вместо нескольких образцов разных тол щин со сварными швами предлагается изготав- . ливать один образец, подложка которого выполнена переменной толщины, а соотношение минимальной и максимальной тол- в щин подложки Smln u Smax соответственно, удовлетворяет соотношению m " S 5.

Sвах

Sm n .

На фиг. 1 и 2 дан дисковый образец и его сечение; на фиг, 3- ббразец прямоугольного сечения.

Изобретение иллюстрируется следующими примерами.

1783356

На фиг. 1, 2 дисковый образец имеет три зоны, где в зоне 1 дана минимальная толщина подложки. испытуемого образца, в зоне

2 — максимальная толщина, а зона 3 — это зона переменного между ними сечения .

На фиг, 3 изображен образец; йо@ложка которого. имеет вид прямоугольной пирамиды, а место пересечения швов лежит йа вершине пирамиды.

Формула изобретения

1. Образец для испытания на коррозионное" растрескиаание, содержащий подложку с нанесенным на нее одним или несколькими сварными швами, о т л и ч а ю/

4 .шийся тем, что, с целью повышения информативности испытаний, подложка выполнена переменной толщины, а соотношение максимальной и минимальной толщин

5 подложки Змеею-Змии соответственноудовлетворяе соот юеемию " .Яб.

Зазх Йп!и

2,0бразецпоп.1,отличающийся тем, что, с целью ускорения испытаний об10 разцов с пересекающимися швами, подложка выполнена в виде прямоугольной пирамиды, а место пересечения швов лежиг на вершине пирамиды, 1783356
