Я 17834

Класс, 4

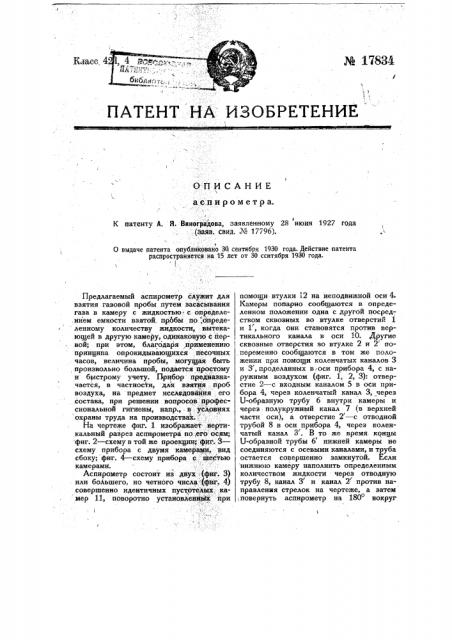

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ а с.п и р о м е т р а.

/ Ф

К патенту А. Я. Виноградова, заявленному 28 июня 1927 года.,(мяв. свид. ¹ 17796).

° !

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от 30 сснтября 1930 года.!

Предлагаемый аспирометр служит для взятия газовой пробы путем засасывания газа в камеру с жидкостью, с определе.нием емкости взятой, прббы по,определенному количеству жидкости, вытекающей в другую камеру, одинаковую с первой; при этом, благодаря,применению принципа опрокидывающихся песочных часов, величина пробы, могущая быть произвольно большой, подается простому и быстрому учету. Прибор предназначается, в частности, для взятия . проб воздуха, на предмет исследования его состава, при решении вопросов профессиональной гигиены, напр, в условиях охраны труда на производствах.На чертеже фиг. 1 изображает- вертикальный разрез аспирометра по;его осям; фиг. 2 — схему в той же проекции; фиг . 3— схему прибора с двумя камерами, вид сбоку; фиг. 4 — схнму прибора с, шестью камерами.

Аспирометр состоит из двух -(фиг. 3) или большего, но четного числа :(фиг, 4) совершенно идентичных пустотелых. ка1 мер 11, поворотно установленйь1х при помощи втулки 12 на неподвижной оси 4.

Камеры попарно сообщаются в определенном положении одна с другой посред-, ством сквозных во втулке отверстий и 1, когда они становятся против вертикального канала в оси 10. Другие сквозные отверстия во втулке 2 и 2 попеременно сообщаются в том же положении при помощи коленчатых каналов 3 и 3, проделанных в оси прибора 4, с наружным воздухом (фиг. 1, 2, 3): отверстие 2 — с входным каналом 5 в оси прибора 4, через коленчатый канал 3, через

U-образную трубу 6 внутри камеры и через полукружный канал 7 (в верхней части оси), а отверстие 2 — с отводной трубой 8 в оси прибора 4, через коленчатый канал 3 . В то же время. концы

U-образной трубы 6 нижней камеры не соединяются с осевыми каналами, и труба остается совершенно замкнутой. Если нижнюю камеру наполнить определенным количеством жидкости через отводную трубу 8, канал 3 и канал 2 против направления стрелок на чертеже, а затем ,повеонуть аспирометр на 180 вокруг оси 4, т.-е. так, чтобы нижняя камера„наполненная жидкостью, перешла вверх, то жидкость устремится через сквозные отверстия 1 и 1, соединенные

s этот момент прямолинейным каналом 10 в оси 4. Разрежение внутреннего пространства верхней камеры вызовет засасывачие воздуха во входном канале 5 чеоез канал 3, по трубопроводу 6, полукружному каналу 7, и через канал 2 воздух будет выходить пузырьками и камеру над поверхностью вытекающей жидкости.

Наполняя же нижнюю камеру, жидкость будет вытеснять воздух через каналы 2 и 1 и через отводную -pg65" 8 и оси прибора.

Когда вся жидкость перейдет из верхней камеры в нижнюЮ, нужно снова повернуть аспирометр на 180, и тогда снова повторится .то же явление. Таким образом, меняя только положение камер вращением прибора вокруг .его оси 4, можно прососать любое количество воздуха. Работа по вращению прибора может совершаться или вручную, при небольших работах, или механически. При более крупных лабораторных работах может быть установлен счетчик, указывающий число перемен в положении камер, а с умножением на это число емкости циркулирующей жидкости можно быстро и точно определить количество прососанного воздуха или иной газовой смеси.

Предмет патента

1. Аспирометр, отличающийся применением поворотно установленных на неподвижной оси 4 с каналами 3,,3, 10 и

7 одной или нескольких пар пустотелых ! камер, надетых на означенную ось при помощи плотно прилегающей к ней втул ки 12, снабженной сквозными отверстиями 1, 1, 2 и 2, сопрягающимися с осевыми каналами 10, 7, 3 и 3 и U-образно изогнутыми трубами 6 и 6, совпадающими в верхнем положении с обращенными кверху отверстиями каналов 3 и,7, с тою целью, чтобы при установке в верхнее положение камеры, наполненной водой или доугой жидкостью, последняя перетекала в нижнюю камеру через канал 10,, вытесняя из нее воздух через отводную трубу 8 и засасывая через канал 5 набираемый наружный воздух, притекающий через трубу 6 и выделяющийся через верхнее отверстие 2 пузырьками через воду, наполняющую повернутую кверху камеру.

2. Форма выполнения означенного в п. 1 аспирометра, отличающаяся тем, что вместо парных камер применен барабан, разделенный перегородками 13 на четное число отделений 11, попарно соединенных между собою каналом 10 и отверстиями 11 (фиг. 4) .
