Клаее 421, 4

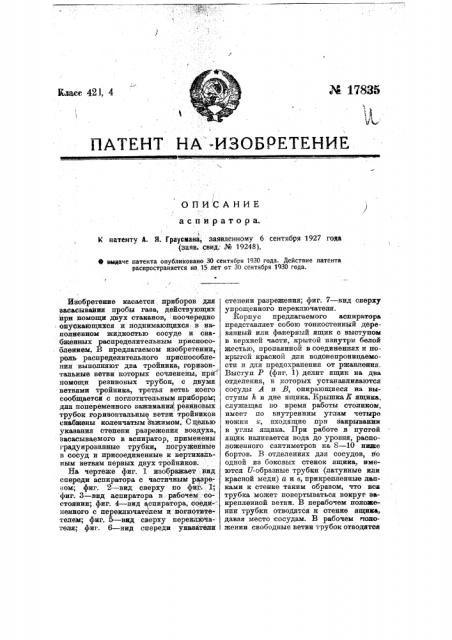

ПАТЕНТ НА -ИЗОБРЕТЕНИЕ

ОПИСАНИЕ аспиратора.

К патенту А. Я. Граусиаиа, заявленному б сентября 1927 года (заяв. свид: ¹ 19248).

Ф выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 Мет or 30 сентября 1930 года.

Изобретение касается, приборов для засасывания пробы газа, действующих йри помощи двух стаканов, поочередно опускающихся и поднимающихся, в наполненном жидкостью сосуде и снабщенных распределительным приспосо. блением. В предлагаемом изобретении, роль распределительного приспособления выполняют два тройника, горизон-, тальные ветви которых сочленены, при помощи резиновых трубок, с двумя ветвями тройника, третья ветвь коего сообщается с поглотительным прибором;

I для попеременного o"ажимания; резиновых трубок гопизонтальные ветви тройников снабжены коленчатым зажимом. С целью указания степени разрежения воздуха, засасываемого в аспиратор, применены градуированные трубки, погруженные в сосуд и присоединенные к вертикальным ветвям первых двух тройников.

Ба чертеже фиг. 1 изображает: вид спереди аспиратора с частичным разрезом; фиг. 2 — вид сверху по фиг. 1; фиг. 3 — вид аспиратора в -рабочем" состоянии; фиг. 4 — вид аспиратора, соеди=. ттенного с переключателем и поглотитетелем; фиг. 5 — вид сверху переключателя; фиг. 6 †в спереди указателя степени разрежения, фиг. 7 — вид сверху упрощенного переключателя.

Корпус предлагаемого аспиратора представляет собою тонкостенный деревянный или фанерный ящик с выступоМ в верхней части, крытой изнутри белой жестью, пропаянной в соединениях и покрытой краской для водонепроницаемости и для предохранения от ржавления.

Выступ P (фиг. 1) делит ящик на два отделения, в которых устанавливаются сосуды А и В, опиратощиеся на выступы h в дне ящика. БрытпкаЮ ящика. служащая во время работы столиком, имеет по внутренним углам четыре ножки к, входящие при закрывании в углы ящика. При работе в пустой ящик наливается вода до уровня, расположенного сантиметров на 8 — 10 ниже бортов. В отделениях для сосудов, по одной из боковых стенок ящика, иметотся U-образные трубки (латунные или красной меди) а и в, прикрепленные лапками к стенке таким образом, что вся трубка может повертываться вокруг закрепленной ветви. В нерабочем положении трубки отводятся к стенке ящика, давая место сосудам. В рабочем лоложении свободные ветви трубок отводятся ъ- лî îîтттт и РAна свредину. Над трубками, донышками ввврх, устанавливаются сосуды, играющие роль газгольдеров. В сврвдине выступа P заделана муфта М с рвзьбой, в которую ввертывается железный шток I,, а к нвму прикрепляется коромысло 1V с роликами-блочками д по краям. Шток

m коромысло в нерабочем положении прикрвпляются к внутренней стороне крышки-столика К. Сосуды за дужки р иу соединяются гибкой связью (веревкой, шнурком) друг с другом чврвз блочки коромысла таким образом, чтобы при опущенном в нижнвв положение одном сосуде другой был приподнят в свое высшвв положение. Если на приподнятыц сосуд (фиг. 3) надавить каким-либо грузом Q, то он будет опускаться, выдавливая находящийся под ним воздух, через трубку а, наружу, мвжду тем как сосуд В оудвт приподниматься, при чем лод ним создастся разрежение и воздух снаружи, чврвз трубку в, будет поступать под сосуд. Чврез нвкоторов врвмя сосуды обменяются положениями: один будет с грузом внизу, другой — наверху.

Переместив груз Q с сосуда А на сосуд 8, снова вызывают засасыванив воздуха через трубку а под сосуд А и выход его из-под -сосуда В по трубке в.

Дчя того, чтобы засасывание шло по одному направлвнию (чврвз логпотитель) между наружными концами трубок а и в и погпотитвпем (фиг. 8) устанавливается переключатепьный прибор С следующего устройства. Резиновая трубка, идущая от поглотит еля, соединяется с тройником m, два других конца которого еоединвны с тройниками я, и я„ далее соединенными с наружными концами трубок а m в. К свободным концам тройников г, и п2 присоединены изогнутыв стеклянные градуированные трубки О, и 02, свободные концы которых опущеныв сосуд К В последний напивавтся вода так, чтобы концы трубочек на несколько миллиметров были в нвго погружены. Сосуд V жестяной пврвборкой 1, нвдоходящей до дна, делится на два отделения. Если твпврь резиновую трубку между тройниками той ввтви переключателя, которая идет под приподнятый сосуд V, зажать и положить на сосуд А груз, то воздух из-под сосуде V по трубке 0> между твм как в трубке О, вода поднимется на нвкоторый уровень, отвечающий разрежению под вторым сосудом В. Благодаря такому гидравлическому затвору в трубке 0,, воздух под приподнимающийся сосуд В пойдет через поглотитель. Когда опуска ющийся сосуд A дойдет до конца и засасыванив воздуха прекратится, следует освободить зажатую рвзиновую трубку, пврвхватить ею параллельную в другой ветви и пврвставить груз: засасывание воздуха через поглотитель будвт продолжаться и т. д. Дпя переключения на дврввянной дощечке С имеется проволочный коленчатый зажим д, при чвм колена sana находятся во взаимно пер-, пендикулярных плоскостях, так что проходящие под коленами рвзиновыв трубки являются: одна зажатой, а другая — открытой. При повороте зажима на 90 получают обратное: первая открывавтся, а вторая — зажимавтся. Для закрвпления положения вращающие зажим рычажки подводятся концами под крючки f. Разрвжвнив, как и скорость просасывания, опрвдвляется весом положенного груза и фиксируется в миллиметрах водяного столба, отмечаемого уровнем воды в градуированных трубочках О. Остаточный уровень воды в трубочке определяет то разрвжвние под сосудом, которое необходимо дпя преодоления сопротивления поглотителя. Разность этих уровнвй указываВт рабочвв разрежение. Для обычных анализов можно пользоваться болвв простым пврвключатвлем с четырвхкопенчатым зажимом, изображенным на фиг. 7. В случае анализов, для которых достаточен объем воздуха до 10 лит, ров,можно, засосав это количвствовоздуха под сосуд, прону-скать его чврвз погло титель непосредственно (без первключатвля) под второй сосуд, откуда газ пускавтся обратно под первый сосуд, и т. д. до конца поглощения. Количвство пропускаемого аспиратором воздуха определявтся емкостью приподнятого до отказа сосуда и числом первключений.

Сосуды градуируются в литрах, что позволяет определять объвм пропущенного воздуха при дробном числе первключений. В зависимости от степени остаточного разрежения под сосудом вносятся соответствующие поправки.

Предмет патента.

1. Аспиратор, состоящий из двух подвешива емых к двуплечему рычагу опрокинутых сосудов и U - образных газопроводных трубок, отличающийся применением в качестве распределительного приспособления для засасываемого газа двух тройников ли и, горизонтальные ветви коих сочленены при помощи резиновых трубок с двумя ветвями тройника m, третья ветвь которого соединена с поглотительным прибором, и снабжены проволочным коленчатым зажимом g для попеременного зажимания резйновых трубок.

2. Форма выполнения означенного в и. 1 прибора, отличающаяся применением присоединенных к вертикальным ветвям тройников и градуированных трубок О, и O„ o eHH x 0 V и служащих в качестве указателей степени разрежения воздуха, засасываемого в аспиратор.
