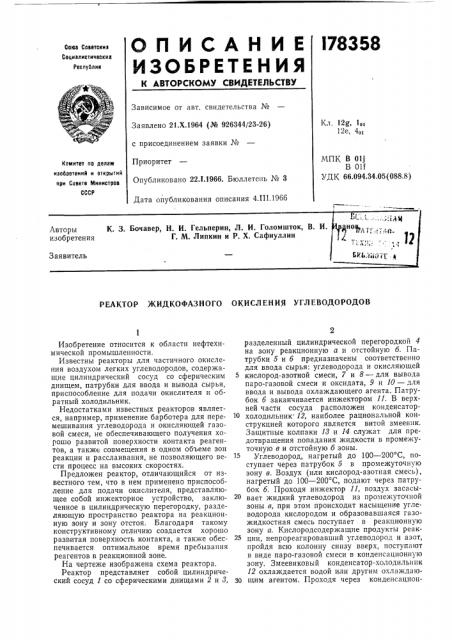

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l78358

Союз Ссввтскиа

Социалистическик

Республик

Зависимое от авт. свидетельства №

Кл. 12д, 1ст

12е, 4„

Заявлено 21.Х.1964 (№ 926344/23-26) с присоединением заявки ¹

Приоритет

МПК В 011

В Olf . УДК 66.094.34.05(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.1.1966. Бюллетень ¹ 3

Дата опубликования описания 4.III.196á

РЕАКТОР ЖИДКОФАЗНОГО ОКИСЛЕНИЯ УГЛЕВОДОРОДОВ

Изобретение относится к области нефтехимической промышленности.

Известны реакторы для частичного окисления воздухом легких углеводородов, содержащие цилиндрический сосуд со сферическим днищем, патрубки для ввода и вывода сырья, приспособление для подачи окислителя и обратный холодильник.

Недостатками известных реакторов является, например, применение барботера для перемешивания углеводорода и окисляющей газовой смеси, не обеспечивающего получения хорошо развитой поверхности контакта реагентов, а также совмещения в одном объеме зон реакции и расслаивания, не позволяющего вести процесс на высоких скоростях.

Предложен реактор, отличающийся от известного тем, что в нем применено приспособление для подачи окислителя, представляющее собой инжекторное устройство, заключенное в цилиндрическую перегородку, разделяющую пространство реактора на реакционную зону и зону отстоя. Благодаря такому конструктивному отличию создается хорошо развитая поверхность контакта, а также обеспечивается оптимальное время пребывания реагентов в реакционной зоне.

На чертеже изображена схема реактора.

Реактор представляет собой цилиндрический сосуд 1 со сферическими днищами 2 и 8, разделенный цилиндрической перегородкой 4 на зону реакционную а и отстойную б. Патрубки 5 и б предназначены соответственно для ввода сырья: углеводорода и окисляющей кислород-азотной смеси, 7 и 8 — для вывода паро-газовой смеси и оксидата, 9 и 10 — для ввода и вывода охлаждающего агента. Патрубок 6 заканчивается инжектором 11. В верхней части сосуда расположен конденсатор10 холодильник 12, наиболее рациональной конструкцией которого является витой змеевик.

Защитные колпаки 18 и 14 служат для предотвращения попадания жидкости в промежуточную в и отстойную б зоны.

Углеводород, нагретый до 100 — 200 С, поступает через патрубок 5 в промежуточную зону в. Воздух (или кислород-азотная смесь), нагретый до 100 †2 С, подают через патрубок б. Проходя инжектор 11, воздух засасывает жидкий углеводород из промежуточной зоны в, при этом происходит насыщение углеводорода кислородом и образовавшаяся газожидкостная смесь поступает в реакционную зону а. Кислородсодержащие продукты реакции, непрореагировавший углеводород и азот, пройдя всю колонну снизу вверх, поступают в виде наро-газовой смеси в конденсацпонную зону. Змеевиковый конденсатор-холодиль шк

12 охлаждается водой или другим охлаждаю30 щим агентом. Проходя через конденсацпонf78358

Предмет изобретения

Составитель В. Заруцкий

Редактор Л. К. Ушакова Текред А. А. Камышникова

Корректоры: О, Б. Тюрина и Л. Е. Марисич

Заказ 709/19 Тираж 1800 Формат бум. 60 90 /з Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2 ную зону, паро-газовая смесь охлаждается до

30 — 60 С, кислородсодержащие продукты и большая часть непрореагировавших углеводородов конденсируются и стекают в отстойную зону б, где происходит расслоение жидкости.

Уровень жидкости в этой зоне поддерживается автоматически на высоте перегородки 4.

Реактор жидкофазного окисления углеводородов, состоящий из цилиндрического сосуда со сферическими днищами, патрубков для ввода и вывода сырья, приспособления для подачи окислителя и обратного холодильника, отличающийся тем, что, с целью создания хорошо развитой поверхности контакта и обеспечения оптимального времени пребывания реагентов в реакционной зоне, приспособление для подачи окислителя представляет собой инжекторное устройство, заключенное в ци10 линдрическую перегородку, разделяющую пространство реактора на реакционную зону и зону отстоя.
